Piulițe de sudură cu proiecție pătrată

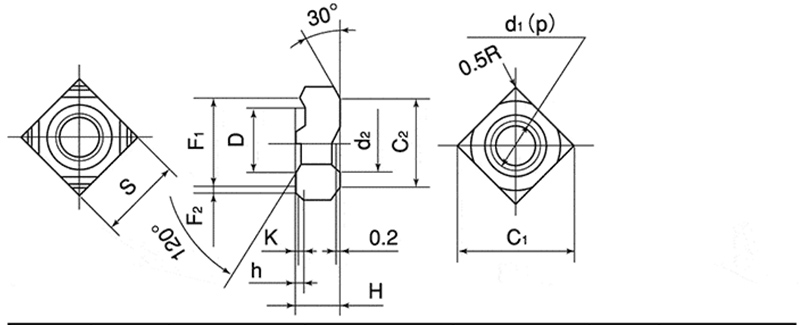

Caracteristici structurale

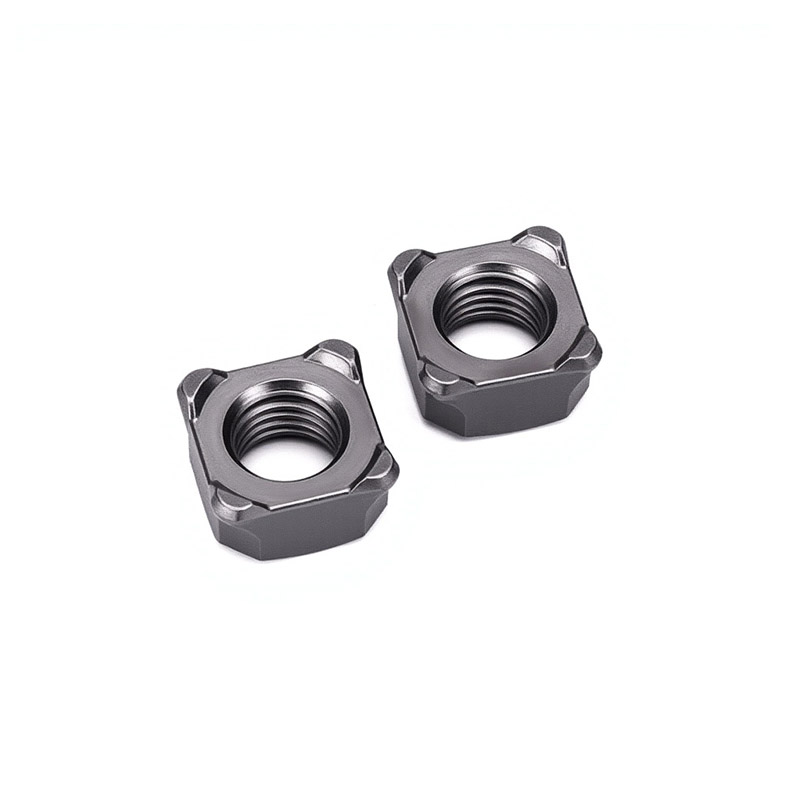

Piulițele de sudură cu proiecție pătrată sunt o piuliță pătrată cu mai multe proeminențe de sudură în partea de jos. Designul său structural este centrat în jurul a trei obiective cheie: fiabilitatea sudurii, poziționarea precisă și performanța anti-întoarcere.

【1】Bază pătrată

（1）Formă: un pătrat perfect cu toate cele patru laturi de lungime egală și toate cele patru colțuri în unghi drept. Poate preveni automat rotirea atunci când se potrivește în orificiul pătrat al piesei de prelucrat.

(2) Lățimea marginii: De exemplu, M8 este de 14 mm, M10 este de 17 mm. Oferă suficientă suprafață de presiune pentru a preveni blocarea piulițelor în materialul de bază în timpul sudării.

(3) Grosime (înălțime): De obicei, 6 până la 10 mm. Acesta asigură o lungime suficientă a filetului pentru a asigura rezistența conexiunii.

【2】Proiect de sudarecțiuni

(1) Cantitate: distribuită într-o manieră simetrică în patru puncte pentru a asigura un curent uniform și miez de sudură echilibrat

(2) Poziție: la cele patru colțuri ale suprafeței inferioare, aproape de margine, pentru a îmbunătăți stabilitatea sudurii

（3）Formă: formă sferică sau conică, cu vârf neted

(4) Înălțime: 0,5 ~ 1,2 mm, pentru a asigura contactul strâns cu materialul de bază

Latime/Diametru: Aproximativ 1,5 ~ 2,5 mm

【3】Filet intern

（1）Specificație filet: Metric M4 la M16, Imperial #6 la 5/8″. Formează o legătură detașabilă cu șuruburile potrivite.

（2）Precizia firului: 6H (metric), 2B (imperial). Asigură o potrivire bună între piulițele de sudură cu proiecție pătrată și șurub.

（3）Lungimea firului: Oferă o lungime suficientă de cuplare a firului.

(4) Orientarea filetului: Capătul de intrare poate avea teșituri pentru introducerea ușoară a șuruburilor.

Întrebări frecvente

(1) Pentru ce metodă de sudare este potrivită piulițele de sudură cu proiecție pătrată? Care sunt parametrii?

Metoda cea mai des folosită este sudarea prin proiecție cu rezistență. Luați ca exemplu sudarea unei piulițe M8 din oțel cu conținut scăzut de carbon pe o placă de oțel cu conținut scăzut de carbon de 1,5 mm. Parametrii de referință sunt: ​​curent 8–11 kA, presiunea electrodului 2,5–4,0 kN, frecvența sudării 8–15 cicluri (aproximativ 0,16–0,3 secunde).

（2）Cu ce ​​standarde respectă piulițele dvs. de sudură cu proiecție pătrată?

Respectăm cu strictețe DIN 928 (standardul german, cel mai utilizat la nivel mondial), ASME B18.1 (standardul american) și GB/T 13681.2 (standardul național chinez).

（3）Cum se asigură performanța de sudare a piulițelor?

Miezul performanței de sudare este că conținutul de carbon ar trebui să fie ≤ 0,25%. Efectuăm analize spectrale pe fiecare lot de materii prime pentru a ne asigura că compoziția chimică este calificată. În același timp, înălțimea și forma proeminențelor sunt strict controlate în intervalul de toleranță.
