Piuliță pătrată sudată M8

Xiaoguo® din China furnizează piulițe sudate pătrate M8 care sunt disponibile pentru testarea probelor. Forma sa pătrată îl face ușor de aliniat cu sistemul automat de alimentare cu tavă vibrantă și este potrivit pentru operațiuni de mare viteză pe linia de asamblare.

Model:Q 371-1999

Trimite o anchetă

Descriere produs

(1) Definiția produsului

Piulița sudate pătrate M8 este un element de fixare special cu formă pătrată și patru proeminențe de sudură la colțurile inferioare. Este fixat permanent de tabla de metal prin sudare prin puncte cu rezistență și oferă un orificiu de filet intern fiabil pentru conexiunile ulterioare cu șuruburi. Această piuliță respectă standardul DIN 928 și este una dintre cele mai frecvent utilizate specificații pentru piulițe de sudură în industrii precum automobilele, aparatele electrocasnice și mașinile agricole.

(2) să impună standardele

Piulița sudata pătrată M8 este produsă în strictă conformitate cu standardul DIN 928:2013-12. Acest standard specifică dimensiunile și cerințele tehnice pentru piulițele sudate pătrate cu filet grosier de la M4 la M16 și filet fin de la 8 mm la 16 mm. Calitatea produsului este A. Standardul DIN 928 cere ca oțelul utilizat pentru piulițele sudate să conțină un conținut de carbon de ≤0,25% pentru a asigura o bună performanță de sudare.

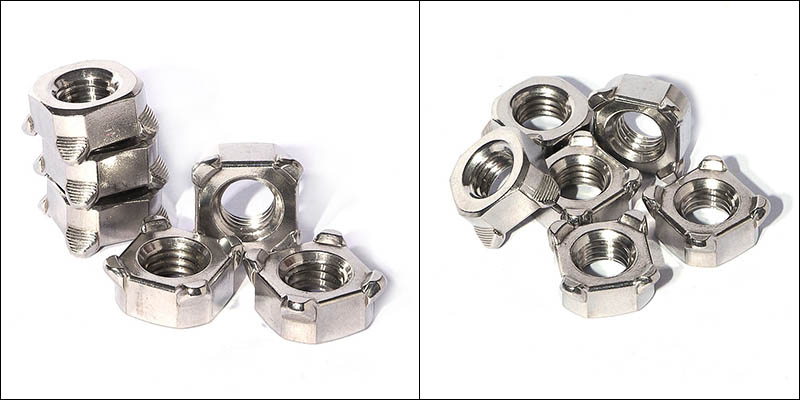

M8 Square Welded Nut

Parametrii procesului de sudare

Parametrii de sudare sunt factorul de bază pentru asigurarea calității sudurii. Parametrii de sudare pentru piulița sudate pătrate M8 trebuie ajustați în funcție de materialul plăcii de bază și grosimea acesteia, etc. Următorii sunt parametri de referință în condiții tipice de lucru:

（1）Curentul de sudare

Valoarea recomandată este 5.000 - 8.000 A

Pentru piulițe de dimensiuni mici (cum ar fi M4-M6), curentul poate fi controlat între 3000 - 5000 A; pentru cele de dimensiuni medii (M8-M10), de exemplu, piulița pătrată sudată M8, curentul de sudare este de 5000 - 8000 A; pentru cele de dimensiuni mari (M12 și mai sus), are nevoie de 8000 - 10000 A

(2) Presiunea electrodului

Valoarea recomandată este 2,5 - 4,0 kN

Presiunea ar trebui să facă ca mai multe proeminențe să fie uniform aplatizate cu aproximativ 1/3 înainte de aplicarea energiei. Dacă presiunea este prea mare, proeminențele pot fi aplatizate prematur; dacă este prea scăzut, poate provoca stropire.

（3）Timp de sudare

Valoarea recomandată este de 8 - 15 cicluri (aproximativ 0,16 - 0,3 secunde)

Timpul de sudare este mai scurt decât cel al sudării în puncte în același punct de sudare. După determinarea presiunii și a curentului adecvate a electrodului, reglați-l pentru a obține puncte de sudură satisfăcătoare.

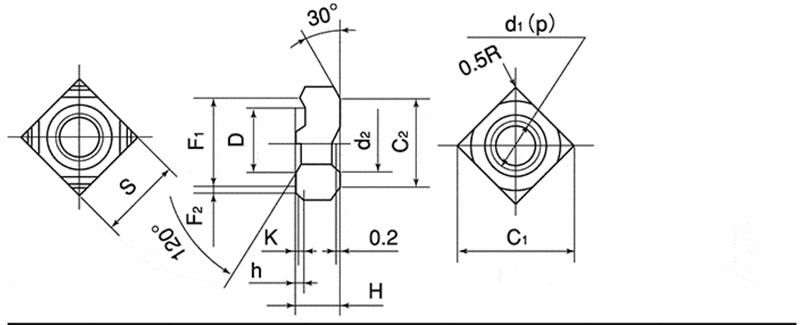

M8 Square Welded Nut

d	p	S		H		h		K	D
Diametru nominal	Pas	BasicDimension	Toleranţă	BasicDimension	Toleranţă	BasicDimension	Toleranţă	BasicDimenson (aproximativ)	BasicDimension	Toleranţă
M4	0.7	9.0	0 一 0,2	3.2	±0,15	0.8	0 一 0,2	0.2	7.0	一0,1一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Inspecție de calitate

Pentru a verifica rezistența la sudare a piulițelor, trebuie efectuată inspecția calității după sudare. Principalele metode includ:

（1）Test de cuplu: Introduceți șurubul potrivit în piulița sudata și aplicați cuplul specificat folosind o cheie dinamometrică. Dacă piulița sudată pătrată M8 nu se rotește și punctul de sudare nu este rupt, este considerată calificată.

（2）Test de forță de împingere: aplicați forță de împingere axială piuliței sudate și înregistrați sarcina maximă de rupere folosind o mașină de testare universală. Fractura ar trebui să apară în materialul de bază.

（3）Inspecție vizuală: Efectuați o verificare vizuală pentru a vedea dacă piulițele sunt înclinate, dacă sunt complet în contact cu materialul din tablă și pentru orice stropire sau fisuri. În același timp, utilizați un bloc de calibre pentru a verifica dacă firele au fost deformate din cauza sudării.
