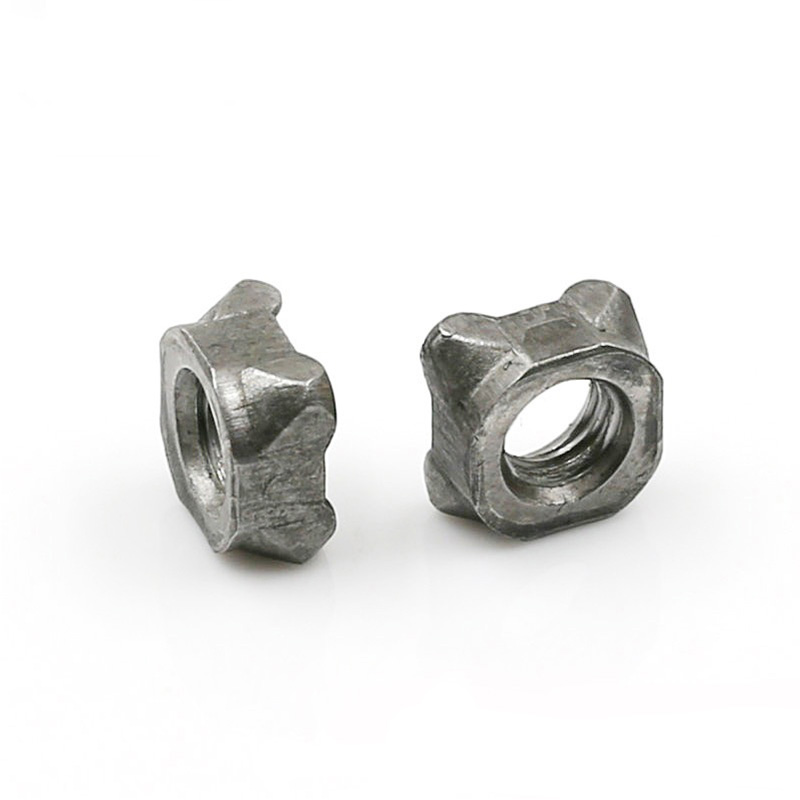

Piuliță de sudură pătrată M8

Căutați elemente de fixare profesionale, cea mai recentă piuliță de sudură pătrată M8 de la Xiaoguo® poate fi alegerea dvs. ideală. Este potrivit pentru partea din spate a tablei. Când instalați elemente de fixare externe, nu este nevoie să atingeți partea din spate. Este potrivit în special pentru carcasele de tip închis.

Model:Q 371-1999

Trimite o anchetă

Descriere produs

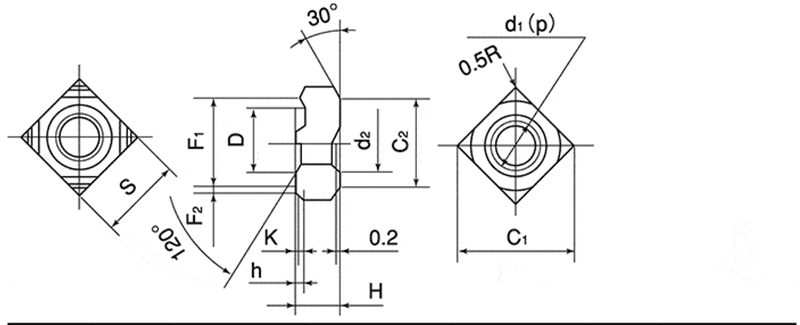

Dimensiuni standard și cheie

Piulița de sudură pătrată M8 este produsă în strictă conformitate cu standardul DIN 928:2013-12. Acest standard specifică dimensiunile și cerințele tehnice pentru piulițele de sudură pătrate cu filete grosiere de la M4 la M16 și filete fine de la 8 mm la 16 mm. Gradul de produs este de gradul A.

Parametru	Valoare (mm)	Toleranţă
Specificația firului	M8 × 1,25	-
Lățimea marginii (s/sw)	14 mm	±0,3
Lățimea diagonală (e)	18 mm	±0,6
Grosimea totală (m1/h)	6,5 mm	±0,3
Diametrul capului (dk)	12,8 mm	-
Înălțimea punctului de proeminență	1,0 mm	±0,1
Unghiul punctului concav	45°	±5°

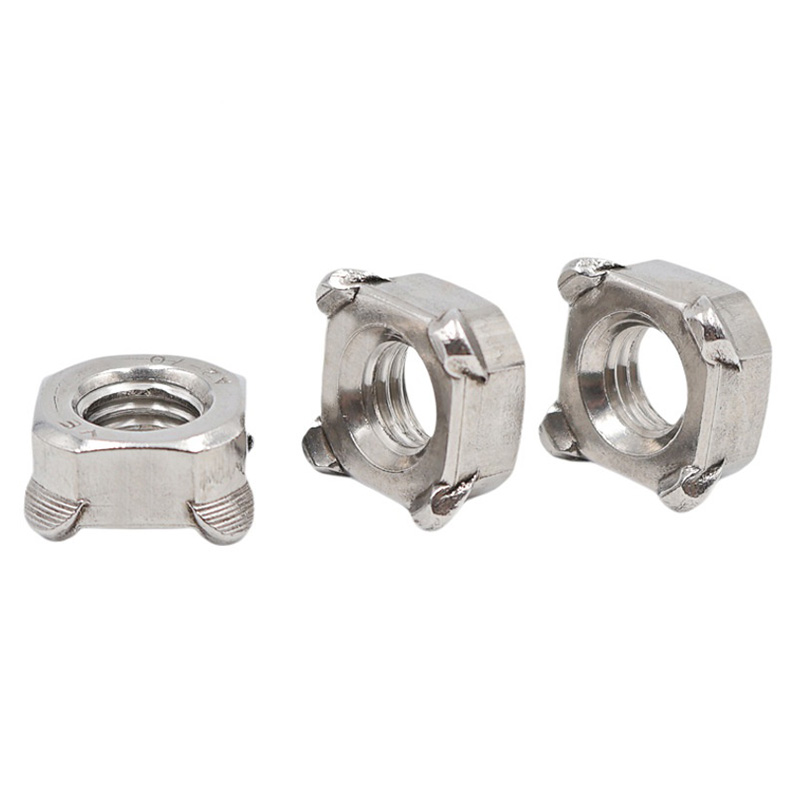

M8 Square Weld Nut

Tip structural

Piulița de sudură pătrată M8 este împărțită în două tipuri, în funcție de faptul că are un știft de poziționare sau nu: tipul fără știft și tipul echipat cu știft.

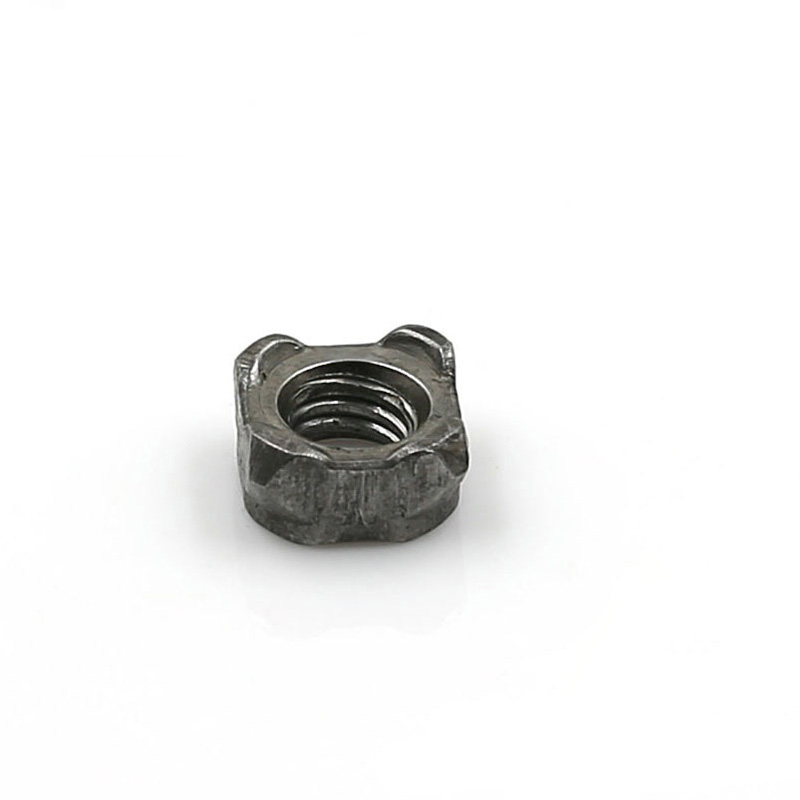

（1）Nepilotat

Descriere:

Forma pătrată, cu lățimea laturilor opuse fiind de 14 mm. Suprafața inferioară are patru proeminențe semisferice de sudură distribuite uniform la cele patru colțuri, fără știfturi de ghidare. Suprafața inferioară este plană, cu o specificație de M8 × 1,25 și o precizie de 6H.

Principiul de funcționare:

În timpul sudării, poziționarea se realizează prin știfturile de localizare de pe electrodul inferior sau prin găurile pătrate de pe piesa de prelucrat. Cele patru proeminențe se topesc simultan în timpul sudării prin rezistență, formând un miez de sudură uniform.

Scenarii aplicabile:

Când există deja o piuliță de sudură pătrată M8 în orificiul pătrat al piesei de prelucrat sau când poziționarea este fiabilă,

pot fi adoptate tehnici de sudare manuală sau semiautomată.

Acesta este potrivit pentru aplicații sensibile la costuri cu cerințe scăzute pentru precizia de poziționare.

M8 Square Weld Nut

d	p	S		H		h		K	D
Diametru nominal	Pas	BasicDimension	Toleranţă	BasicDimension	Toleranţă	BasicDimension	Toleranţă	BasicDimenson (aproximativ)	BasicDimension	Toleranţă
M4	0.7	9.0	0 一 0,2	3.2	±0,15	0.8	0 一 0,2	0.2	7.0	一0,1一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2）Pilotat

Descriere:

Forma este pătrată, lățimea laturilor opuse rămânând de obicei la 14 mm. Sunt prezente cele patru proeminențe de colț de pe suprafața inferioară împreună cu știftul de ghidare central. Diametrul știftului de ghidare este de obicei de 9,6 mm sau 11,6 mm (în funcție de cerințele clientului). Înălțimea știftului de ghidare este de 1,5 mm, 2,0 mm sau 2,5 mm, potrivindu-se cu grosimea materialului de bază. Filetul este M8 × 1.25, cu o precizie de 6H.

Principiul de funcționare:

Știftul de ghidare este introdus în orificiul de poziționare pre-forat al piesei de prelucrat pentru a obține o poziționare precisă și pentru a preveni deplasarea piuliței de sudură pătrată M8 în timpul sudării. În același timp, știftul de ghidare blochează efectiv stropii de sudură să nu pătrundă într-o anumită măsură în orificiul filetat.

Scenarii aplicabile:

Linie automată de sudare cu robot (cu cerințe ridicate de poziționare)

Când piesa de prelucrat nu are găuri pătrate și este poziționată numai prin găuri rotunde

Aplicații în care zgura de sudură trebuie împiedicată să blocheze firele
