Tip U3 Știft de sudură de proiecție

Știfturile de sudură tip U3 sunt ușor de sudat pe suprafețele din oțel, iar filetele lor metrice se potrivesc perfect cu piulițele standard. Este foarte potrivit pentru conectarea rapidă în proiecte metalice. Furnizorul Xiaoguo® urmează cu strictețe standardele IFI 148-1-2002.

Model:IFI 148-1-2002

Trimite o anchetă

Descriere produs

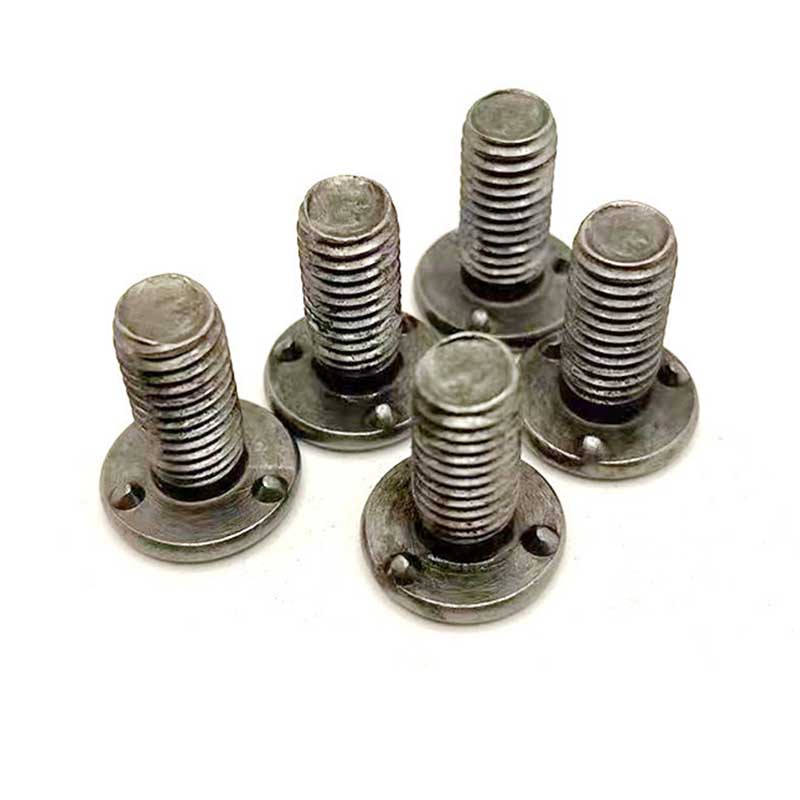

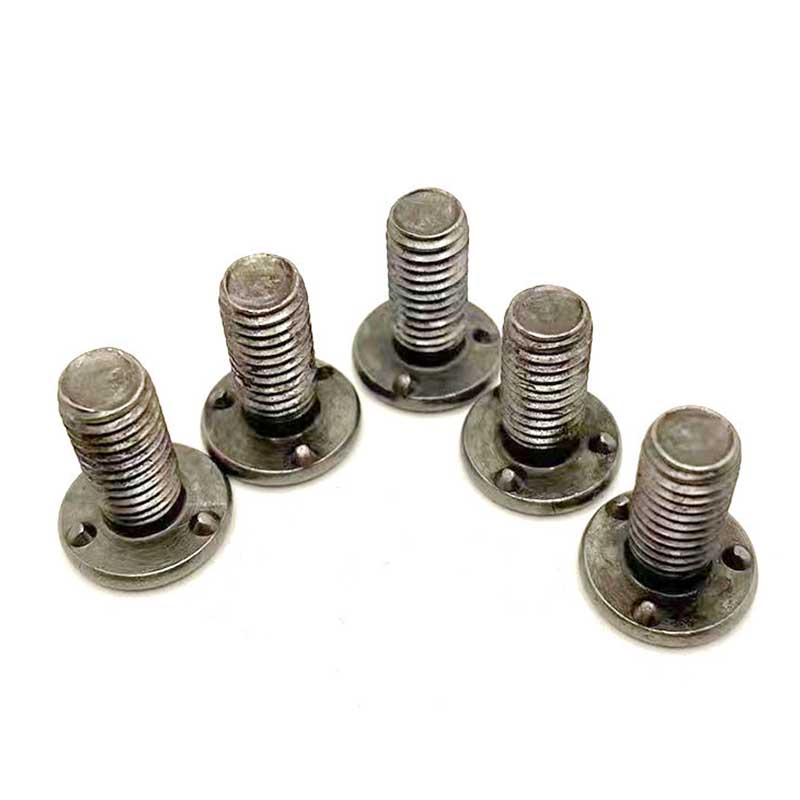

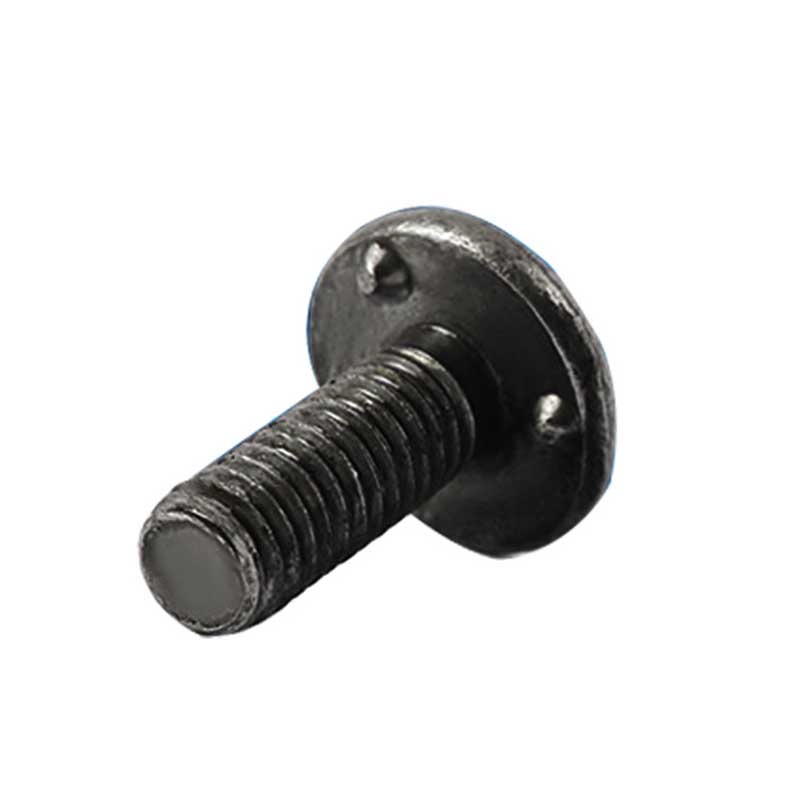

Știftul de sudură tip U3 este o piesă de fixare special concepută pentru instalațiile de sudare. Din aspect, există trei proeminențe mici distribuite simetric sub capul acestui știft, iar aceste trei proeminențe sunt structurile cheie utilizate pentru sudare.

Aplicații și parametri

Lun	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 max	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

Știfturile de sudură tip U3 pot fi utilizate pentru a fixa cablajele remorcii. Ele pot rezolva problema blocării colțurilor de cablu în cablajul remorcii. Sudați-le direct pe cadrul remorcii la fiecare 12 inci. Inelul său inelar de sudură se topește bine, iar viteza de sudare este rapidă. Dispozitivul de fixare al cablajului de sârmă este fixat pe știft fără a fi nevoie de găurire. Pe drumurile accidentate, performanța sa seismică este mai bună decât cea a suporturilor lipite.

Știfturile de sudură tip U3 sunt utilizate pentru construcția consolelor pentru panouri solare. Dacă doriți să instalați șine solare pe un acoperiș ondulat subțire, acestea pot preveni scurgerile. Sudați șina solară prin panoul de acoperiș la pana de dedesubt. Etanșarea prin topire la cald poate împiedica pătrunderea apei. Fixați șina de ghidare direct pe știfturi cu șuruburi.

Știfturi de sudură tip U3 pentru fixarea șinelor transportoare. Șuruburile de ghidare de pe cadrul subțire au căzut, așa că îl puteți folosi pentru a consolida suportul. Sudați de-a lungul cadrului la fiecare 18 inci. Fixați șina de ghidare de știfturi cu șuruburi. Reduceți timpul de nefuncționare din fabricile de alimente cauzat de desprinderea firului.

Sudare

Știfturi de sudură tip U3 în timpul sudării, cele trei proeminențe de sub cap pot atinge complet suprafața piesei de prelucrat. Prin căldura generată de curentul de sudare, proeminențele și piesa de prelucrat se topesc și fuzionează rapid împreună, formând o legătură foarte stabilă care poate rezista la forțe considerabile de tracțiune și forfecare.
