Șurub de proiecție subsudură

Șuruburile de proiecție subsudură produse de fabrica Xiaoguo® sunt proiectate special pentru operațiuni de sudare dificile. În fabricile de producție, acestea sunt utilizate în mod obișnuit pentru a fixa componente mari, cum ar fi piesele de motor sau secțiunile cadrului. Acestea respectă standardul de implementare QC/T 598-1999.

Model:QC/T 598-1999

Trimite o anchetă

Descriere produs

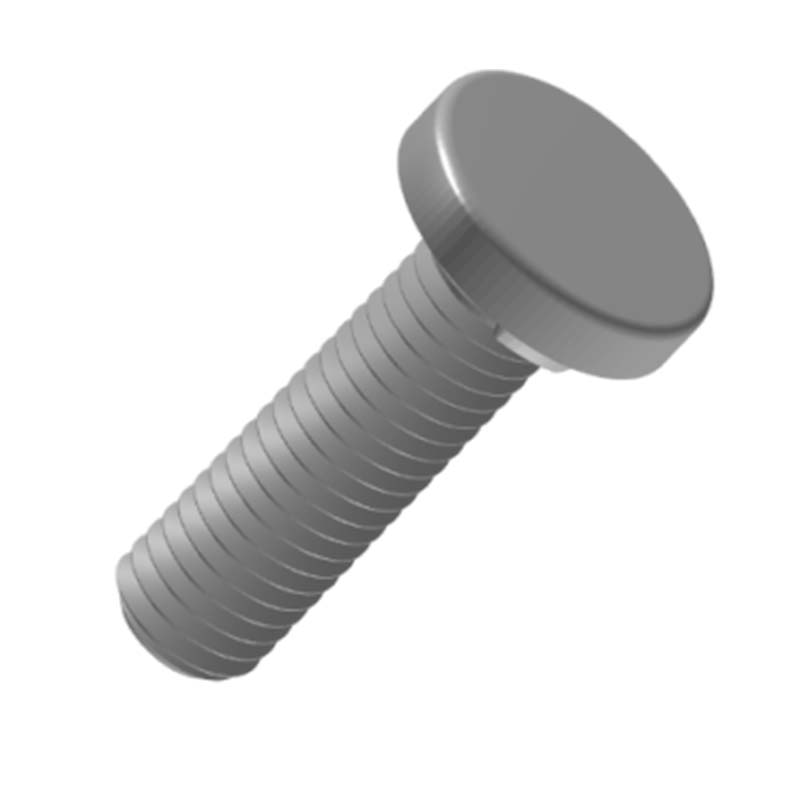

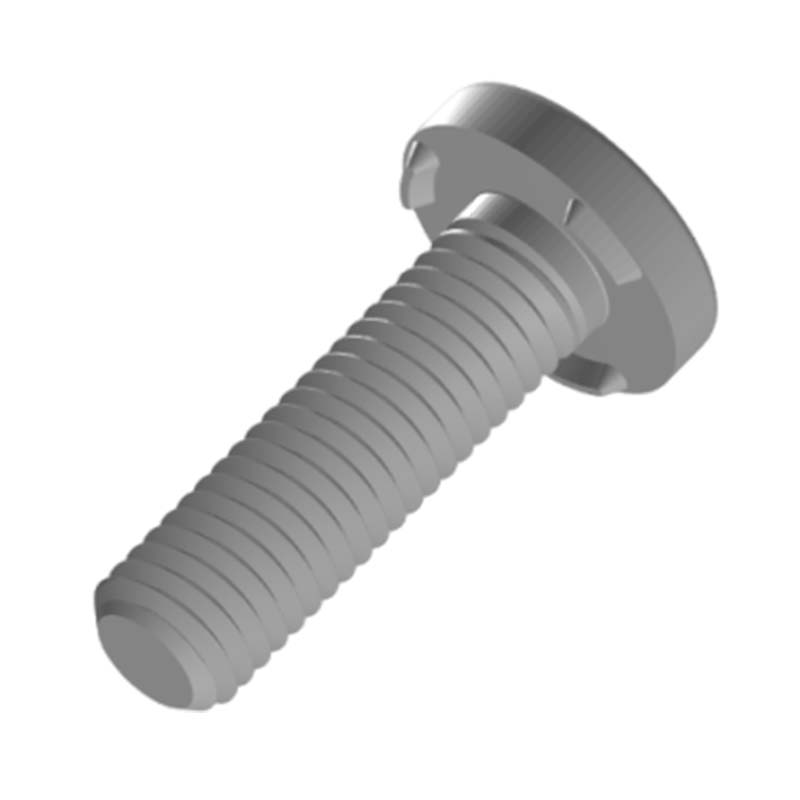

Capul șurubului de proiecție subsudură are forma unei plăci rotunde, simplă și obișnuită; șurubul este drept, iar suprafața are fire uniforme și continue, care sunt folosite pentru a coopera cu piulițe și alte componente pentru a obține strângerea. Designul general este simplu și practic.

Aplicații

Acest șurub de sudură este utilizat în asamblarea mecanică generală. De exemplu, echipamente precum mașini-unelte și mașini agricole sunt utilizate pentru a conecta carcasa, baza și componentele de transmisie necritice. Stabilitatea acestora asigură buna funcționare a echipamentului.

Șurubul de proiecție subsudură este utilizat în industria producției de mobilă. În timpul asamblarii meselor, scaunelor și corpurilor dulapurilor, panourile și cadrele fixe sunt fixate în siguranță. Capetele rotunde nu sunt proeminente, evitand zgarieturile si asigurand siguranta si estetica folosirii zilnice. Ele pot fi folosite și pentru repararea clădirilor. Clădirile temporare, structurile ușoare din oțel sau fixarea ușilor și ferestrelor, precum și a gardurilor, pot fi conectate rapid folosind aceste metode pentru a îndeplini cerințele de rezistență și de instalare a fundației.

Șurubul de sudură de proiecție este sudat ferm și are o conexiune stabilă. Prin metoda de sudare,șurubulpoate fi strâns combinat cu piesa sudată, formând o rezistență de legătură foarte puternică. Este mai puțin probabil să se slăbească decât conexiunile obișnuite cu șuruburi. Acestea măresc aria de contact cu piesa sudată. La strângerea piuliței, acestea pot distribui mai uniform presiunea și pot reduce presiunea pe suprafața piesei sudate, prevenind deteriorarea sau deformarea piesei sudate.

Parametri și caracteristici ale produsului

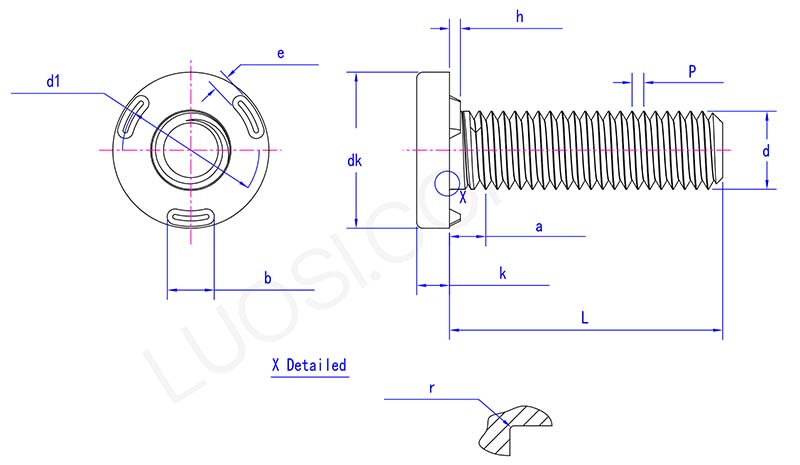

projection underweld screw parameter

Lun	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
un max	3.2	4	5	5

Structura șurubului de proiecție subsudură este foarte stabilă. Capul rotund este conectat vertical cu șurubul, formând o potrivire strânsă. Sub forță, poate distribui eficient presiunea și este puțin probabil să se deformeze sau să se rupă, asigurând fiabilitatea conexiunii. Pentru operare pot fi folosite chei obișnuite și alte unelte. Nu este nevoie de echipament special. Instalarea și dezasamblarea sunt relativ ușoare, fiind convenabile pentru întreținerea și reglarea ulterioară.
