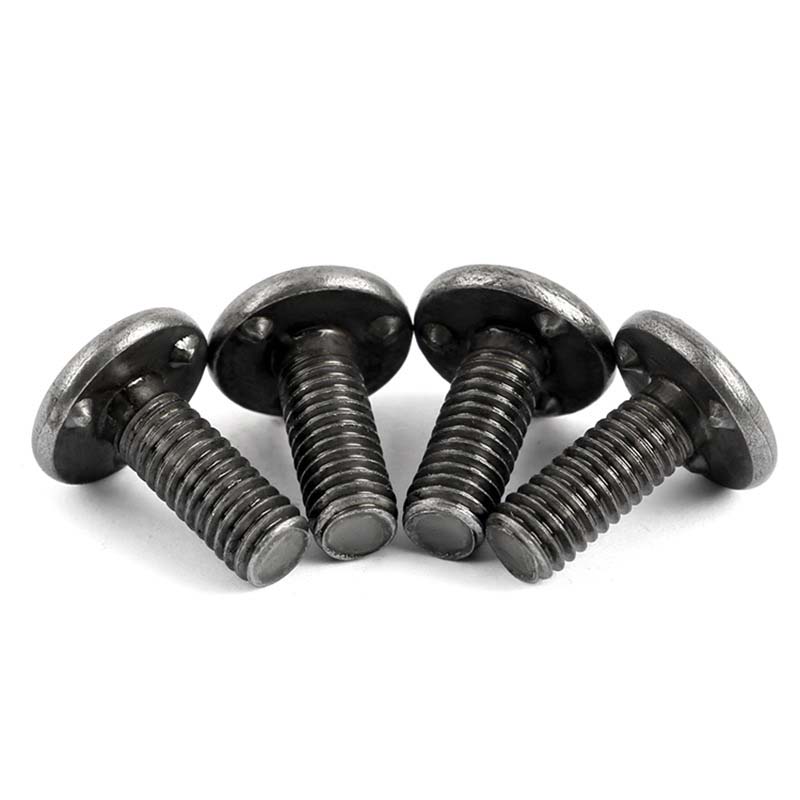

Șurub metric pentru sudare prin proiecție de rezistență

Șurubul metric pentru sudarea prin proiecție cu rezistență este special conceput pentru sudarea prin puncte cu rezistență. Micile proeminențe de pe bază se vor topi în timpul procesului de sudare, formând o legătură fermă cu suprafața metalică. Compania Xiaoguo® are un stoc amplu disponibil.

Model:BS 7670-1-2004

Trimite o anchetă

Descriere produs

Șurubul metric pentru sudarea prin proiecție de rezistență este compus în principal dintr-un corp de șurub și un cap cu o structură specială proeminentă. Partea corpului șurubului are filete metrice standard, ceea ce este convenabil pentru a se potrivi cu corespunzătoarenucisau componente cu filete interne.

Parametrii produsului

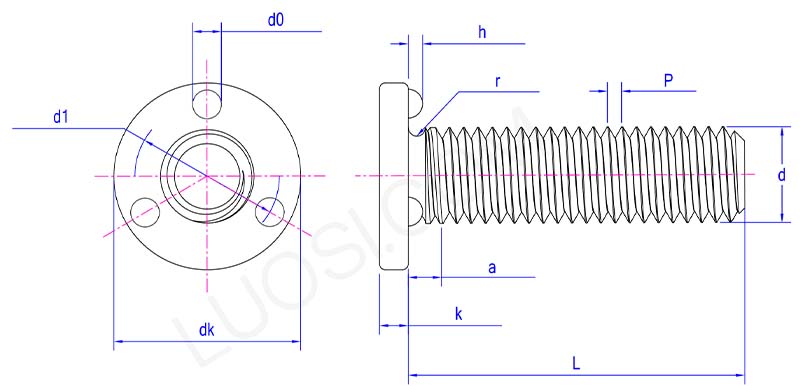

metric screw for resistance projection welding parameter

Lun	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
un max	1.25	1.75	2	2.5	3.13	3.75	4.38
dk max	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k max	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 max	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 max	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h max	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r max	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Caracteristicile produsului

Șurubul metric pentru sudarea prin proiecție de rezistență este proeminențele unice de pe cap. Aceste proeminențe au forme regulate și dimensiuni uniforme. În timpul sudării, pot concentra cu precizie curentul, asigurând un proces de sudare stabil și fiabil și îmbunătățind semnificativ calitatea sudurii. Datorită forței concentrate asupra proeminențelor, procesul de sudare are un impact termic relativ mic asupra altor părți ale piesei de prelucrat.

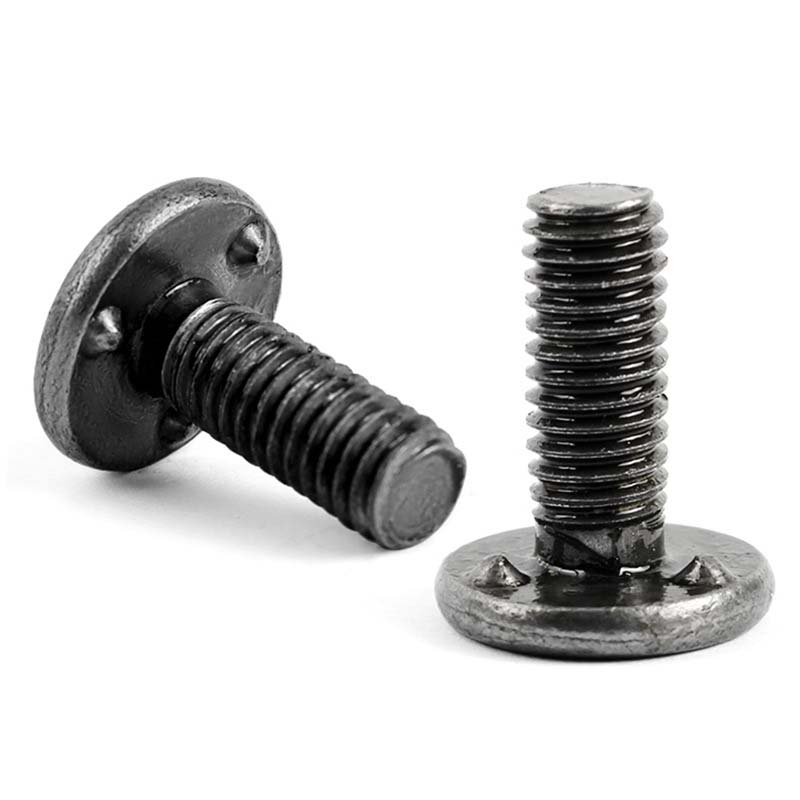

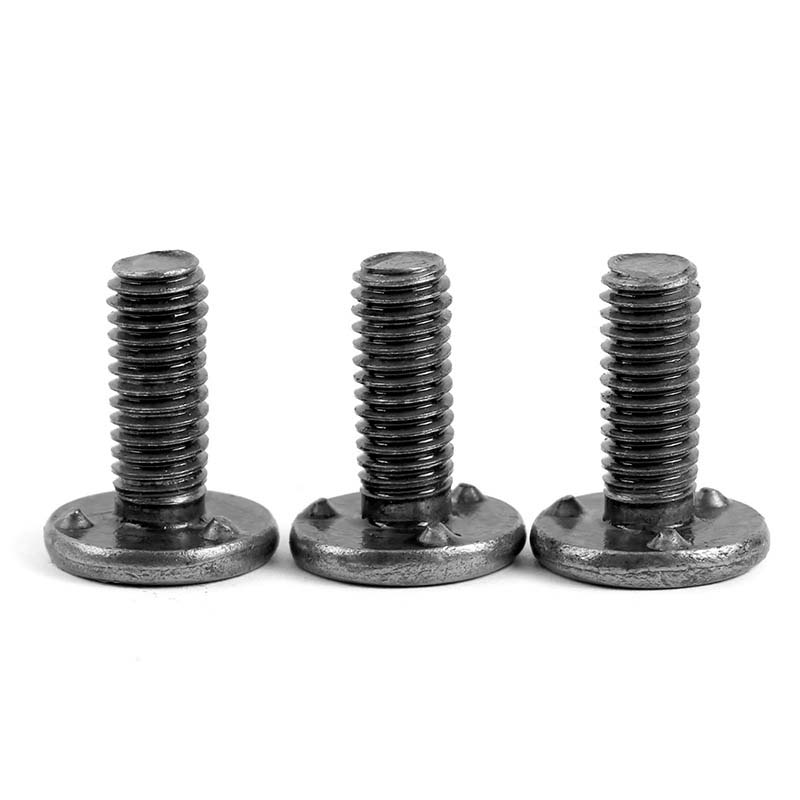

Aceste șuruburi metrice au trei proeminențe mici lângă cap. Folosiți un pistol de sudură pentru a le apăsa pe metal. Proeminențele vor concentra imediat căldura, topind punctul și provocând fuziunea capului șurubului cu suprafața. Acest lucru creează rapid un punct filetat puternic, încastrat.

În comparație cu sudarea convențională, șurubul de sudură de proiecție necesită un pistol special de sudură, dar este mai curat / mai rapid decât știfturile de sudură cu arc. Nu este nevoie de gaz de protecție sau distanțiere ceramice. Sudarea prin plug-in poate controla cu precizie punctele de sudare, asigurând rezultate consistente de fiecare dată.

Șurubul metric pentru sudarea prin proiecție cu rezistență poate fi utilizat pentru ușile de întreținere ale conductelor HVAC. Folosiți-le pentru sudarea prin puncte cu rezistență, care poate obține blocarea permanentă. Sudați șuruburile M4 în jurul deschiderii. Fixați ușa de inspecție cu o șaibă de blocare. Firele nu se vor desprinde atunci când filtrul este înlocuit la fiecare trimestru. Reduceți apelurile de întreținere cu 90%.
