Șurub de sudură de proiecție inferioară

Șurubul de sudură cu proiecție inferioară poate fi sudat pe suprafața metalului, iar capătul său filetat poate fi folosit pentru conectarea altor componente. Sunt potrivite pentru locurile în care echipamentele mecanice, cadrele din oțel sau panourile industriale necesită o bază solidă și permanentă. Xiaoguo® este un brand de încredere, produsele îndeplinesc standardele relevante de calitate.

Model:QC/T 598-1999

Trimite o anchetă

Descriere produs

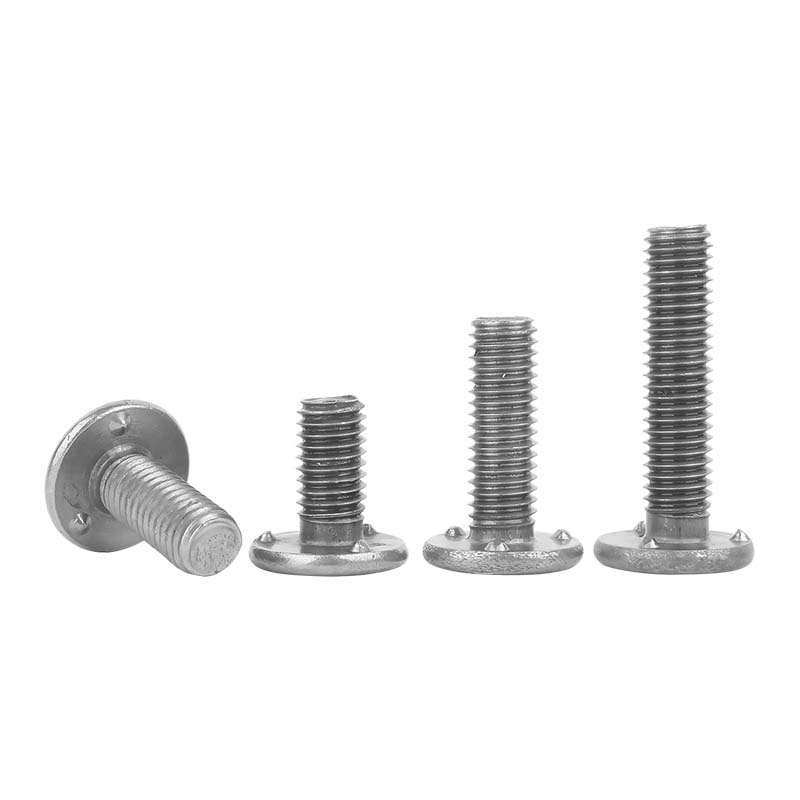

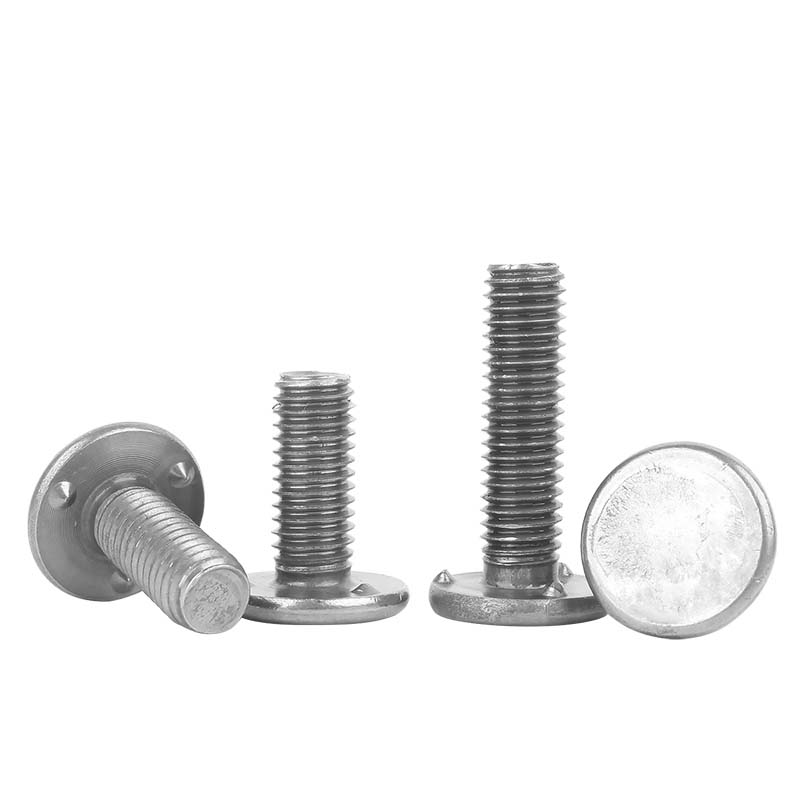

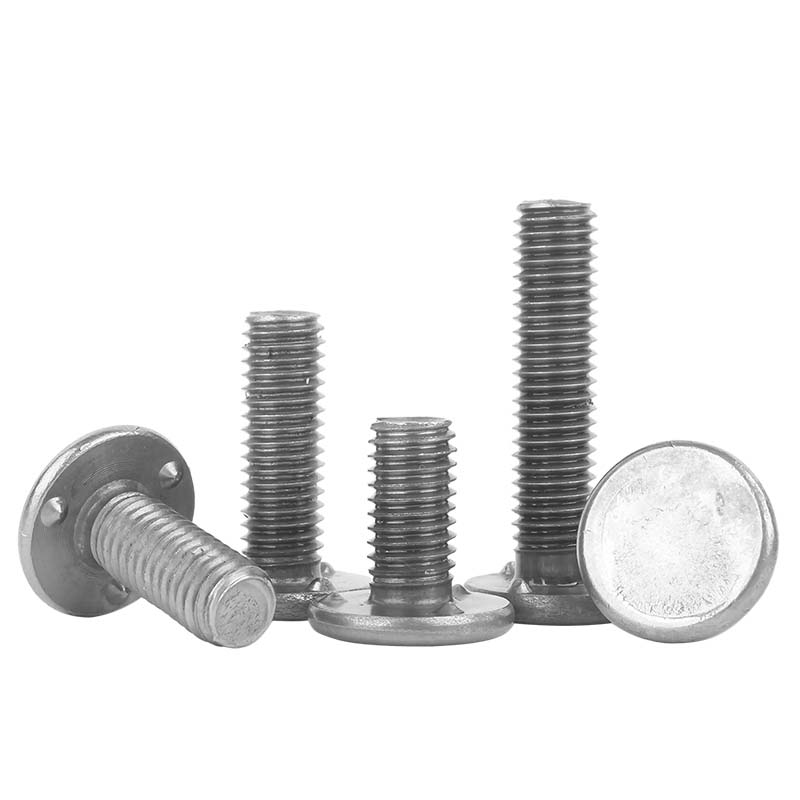

Capul șurubului de sudură cu proiecție inferioară este circular, neted și regulat, cu puncte de sudură și este utilizat în scenarii precum sudarea și fixarea. Șurubul este de formă cilindrică, cu filete regulate pe suprafața sa. Firele sunt continue și uniforme.

Parametrii produsului

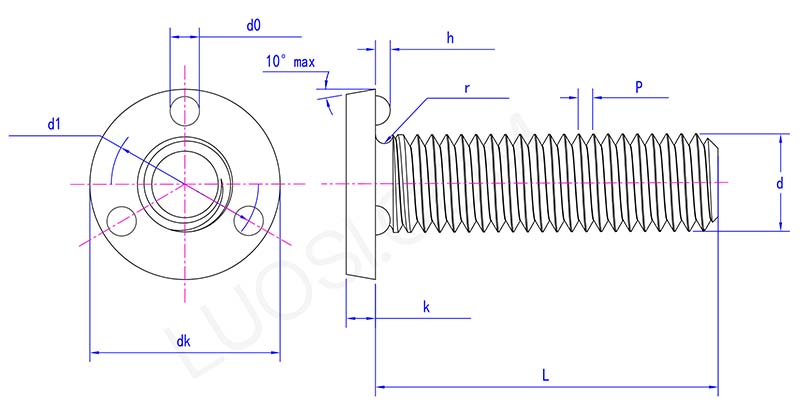

bottom projection weld screw parameter

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Aplicații

Atunci când se construiesc proiecte de structuri din oțel, cum ar fi poduri și clădiri mari, se folosesc șuruburi de sudură cu proeminență inferioară. Ele pot asigura că toate componentele structurii de oțel sunt conectate în siguranță, capabile să reziste la sarcini și solicitări mari și să garanteze siguranța și stabilitatea structurii clădirii.

Asamblarea tuturor tipurilor de echipamente mecanice nu se poate face fără șuruburi de sudură de proiecție. De exemplu, diferitele componente ale echipamentelor, cum ar fi mașinile-unelte, motoarele și mașinile mari, sunt strâns legate prin șuruburi pentru a asigura funcționarea normală a mașinii. De exemplu, în timpul procesului de asamblare a motorului, șuruburile sunt folosite pentru a conecta precis diverse componente, asigurând stabilitatea și fiabilitatea motorului în timpul funcționării.

Șurubul de sudură de proiecție este utilizat în industria petrochimică. Pentru conexiunile diferitelor echipamente, cum ar fi rezervoare de stocare, conducte, supape etc., sunt necesare șuruburi speciale la temperaturi ridicate și rezistente la coroziune. Aceste șuruburi pot asigura funcționarea stabilă a echipamentului în medii chimice complexe și pot preveni accidente precum scurgerile.

Caracteristica produsului

Punctele de sudură ale șuruburilor de sudură cu proeminență inferioară pot fi utilizate pentru a presuda șuruburile pe piesa de prelucrat, facilitând operațiunile ulterioare de asamblare. Șurubul are filete uniforme regulate și continue, care pot fi asortatenuciși alte componente. Ele pot fi adaptate la materiale de diferite grosimi și îndeplinesc diverse cerințe de asamblare.
