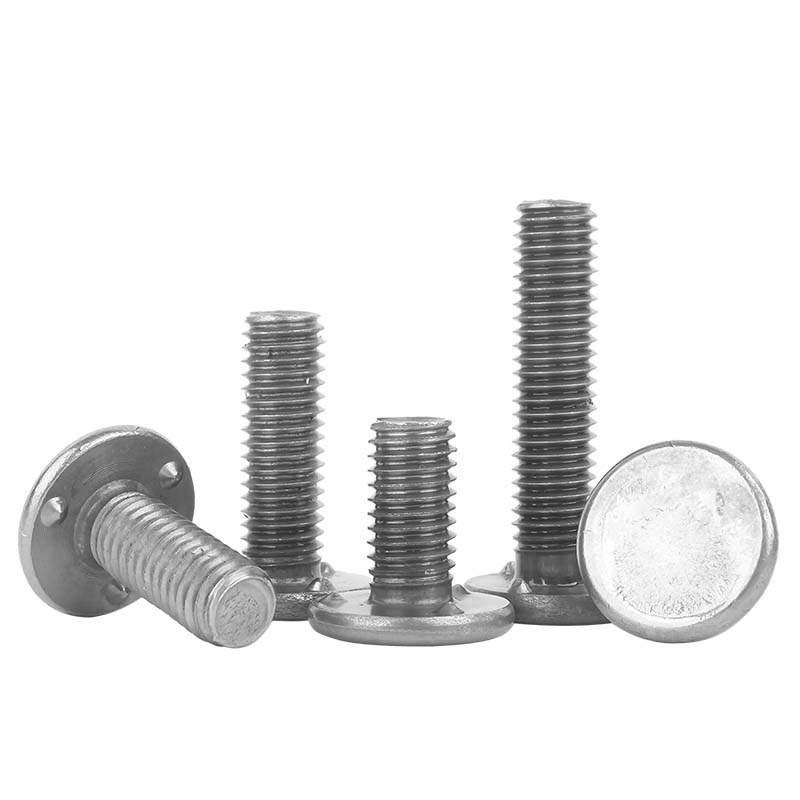

Șurub de sudură cu proiecție superioară

Șurubul de sudură cu proiecție superioară este proiectat special pentru sudarea cap la cap. Suprafața șuruburilor prezintă mici proeminențe care se pot topi și se pot lega cu suprafața metalică. Sunt potrivite pentru componente auto, piese de cadru electric sau panouri metalice. Furnizorul Xiaoguo® oferă mostre gratuite.

Model:Q 199-1999

Trimite o anchetă

Descriere produs

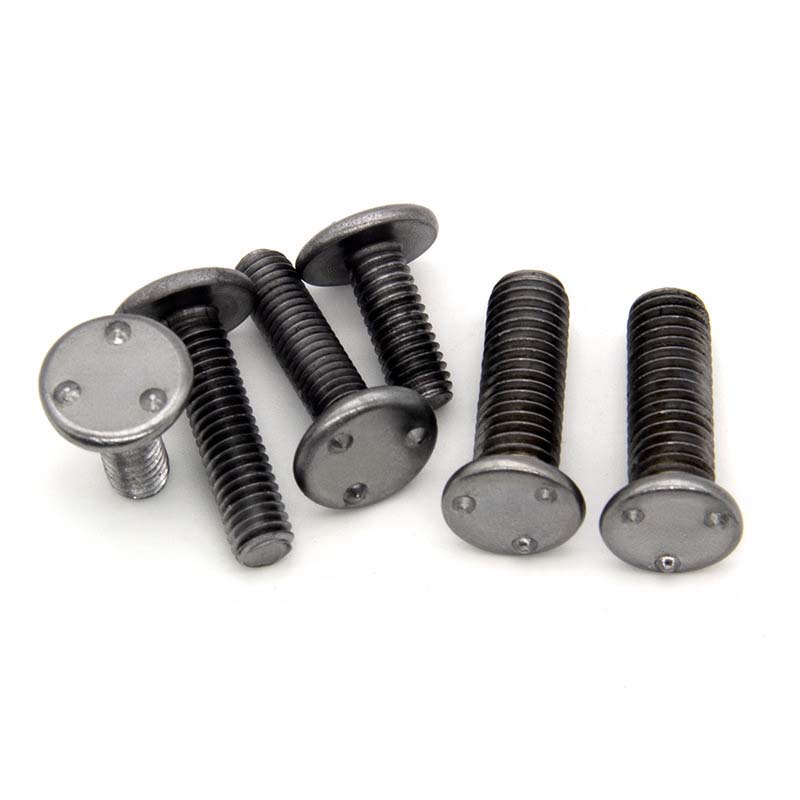

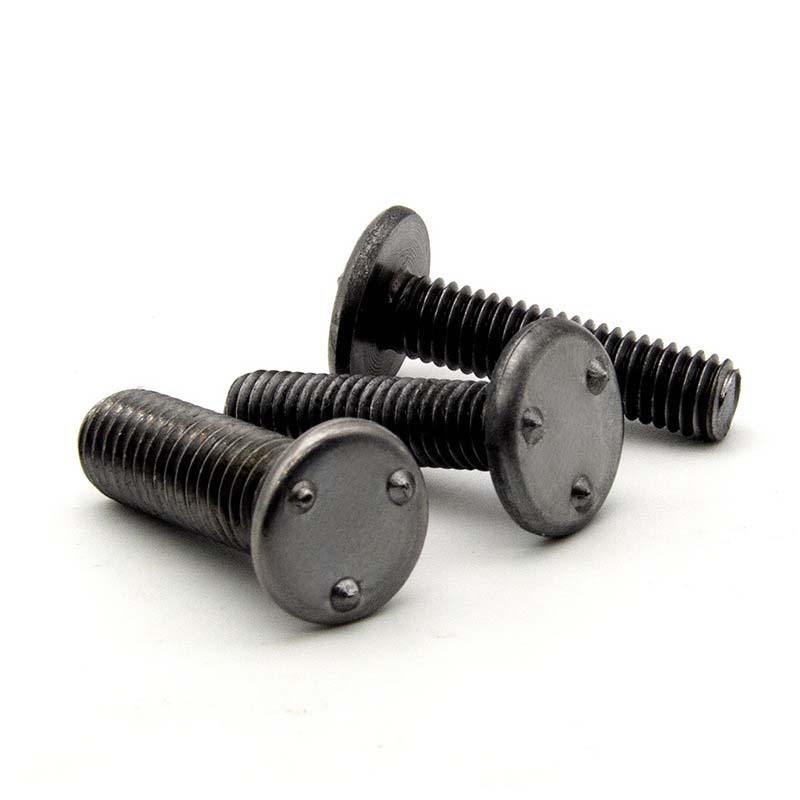

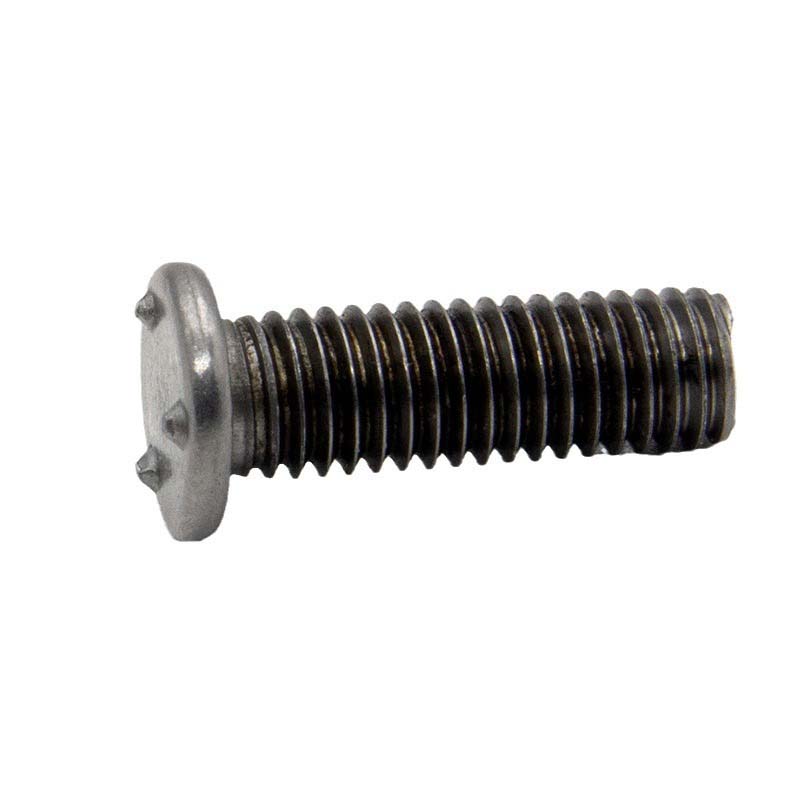

Tșurubul de sudură cu proiecție superioară este compus în principal dintr-un șurub și un cap cu o platformă de sudură proeminentă. Piesa șurubului are filete standard, iar în partea de sus există un număr și o formă specifică de proeminențe sudate, care sunt toate de aceeași înălțime.

Avantaj și aplicații

Acest șurub de sudură cu proiecție peste cap este puternic și eficient. În timpul procesului de sudare, curentul este concentrat pe platforma de sudare convexă, ceea ce permite șuruburilor și pieselor sudate să fie ferm conectate între ele într-un timp mult mai scurt decât în cazul metodelor obișnuite de sudare. Cele trei stații de sudare convexe pot ajuta șuruburile să își găsească automat pozițiile corecte.

Șuruburile de sudură cu proiecție superioară sunt utilizate în industria de producție auto. În producția de caroserie, acest tip de șurub este utilizat pe scară largă pentru a conecta diverse componente. De exemplu, la instalarea scaunelor auto. În primul rând, șurubul este sudat pe caroseria mașinii prin sudare proeminentă. Apoi, orificiile de instalare ale scaunului sunt aliniate cu șurubul și o piuliță este strânsă pentru a fixa în siguranță scaunul, asigurându-se că scaunul nu se va tremura în timpul mișcării mașinii.

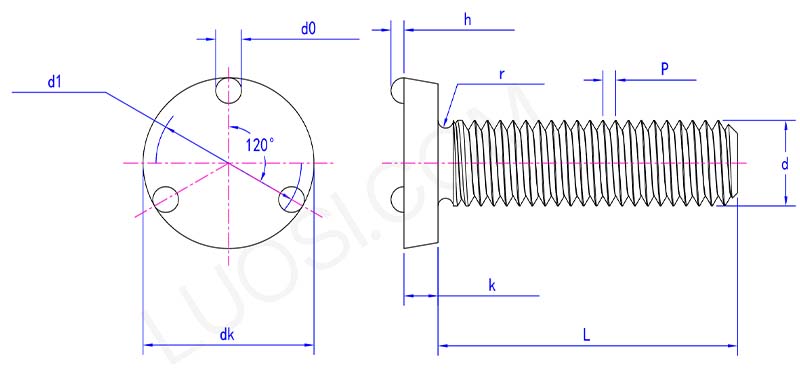

top projection weld screw parameter

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Șurubul de sudură este utilizat la fabricarea aparatelor de bucătărie. În timpul procesului de fabricație a aparatelor de bucătărie, cum ar fi atunci când se produc dispozitive precum cuptoare, cuptoare cu microunde și mașini de spălat vase, acestea sunt utilizate. Atunci când se instalează suporturile tubului de încălzire, ghidajele tăvii și alte componente în interiorul cuptorului, acestea vor fi mai întâi sudate pe căptușeala interioară sau pe carcasa exterioară a cuptorului, iar apoi componentele corespunzătoare vor fi fixate prin înșurubarea lor pe părțile filetate aleșuruburile.

Caracteristicile produsului

Cea mai distinctivă caracteristică a șurubului de sudură cu proiecție superioară este platforma sa unică de sudură proeminentă la cap. Aceste mașini de sudură în puncte au forme regulate și dimensiuni uniforme. În timpul procesului de sudare, aceștia pot concentra cu precizie curentul, asigurând un rezultat de sudare stabil și fiabil cu o calitate garantată a sudurii. Datorită prezenței stației de sudare convexe, deteriorarea suprafeței pieselor sudate în timpul procesului de sudare este relativ mică, iar aspectul și performanța pieselor sudate pot fi mai bine menținute.
