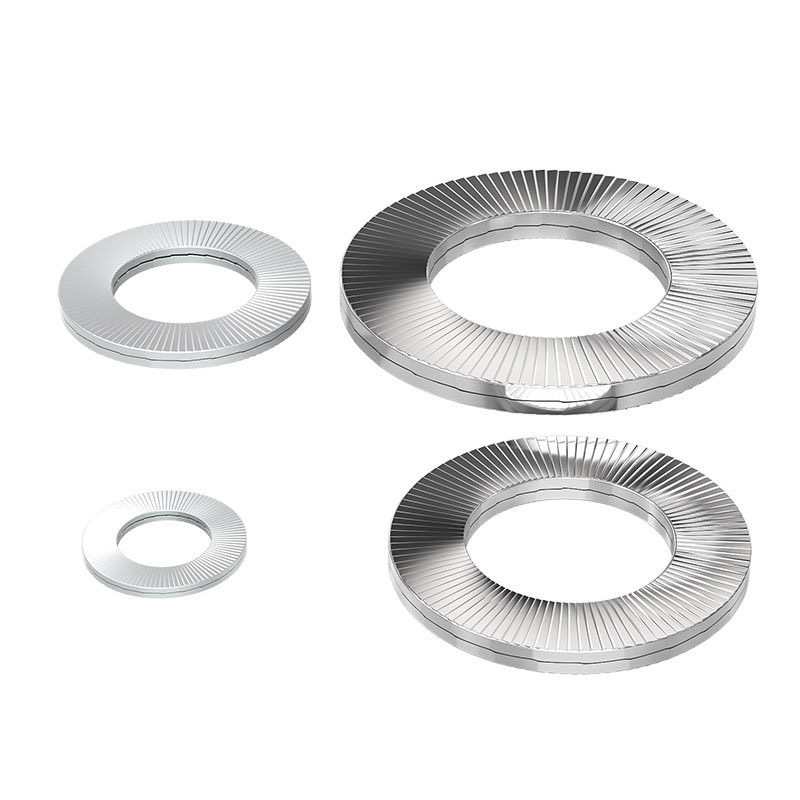

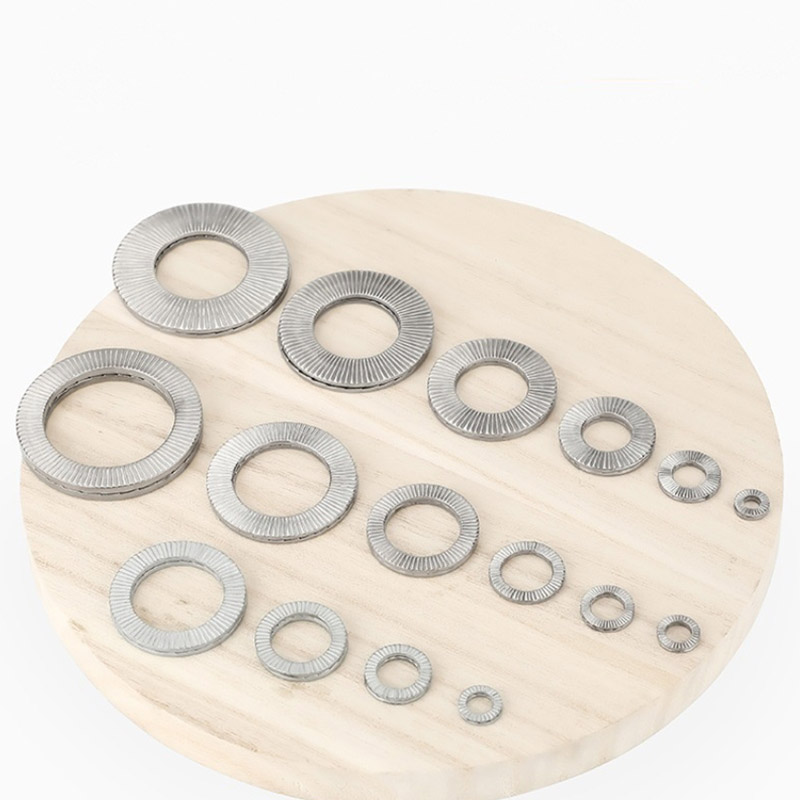

Două șaibe cu blocare automată

Șaibele autoblocante cu două ori furnizate de fabrica Xiaoguo® abandonează metoda convențională de blocare și adoptă principiul anti-slăbire al tensiunii în loc de frecare, îmbunătățind semnificativ performanța.

Trimite o anchetă

Descriere produs

Principiul de bază anti-slăbire al șaibelor cu autoblocare cu două ori constă în: transformarea ingenioasă a energiei dăunătoare cauzate de vibrații în forța necesară blocării. În loc să ne bazam pe metoda tradițională de utilizare a unui inel de reținere pentru a preveni slăbirea prin „frecare”, a fost adoptat un mecanism mai inteligent:

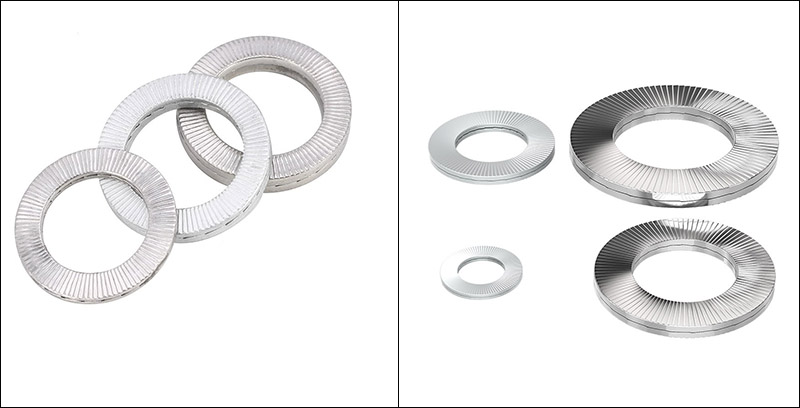

Two Fold Self Locking Washers

（1）Strângere inițială: Poziționare pe două fețe

În timpul instalării, suprafețele în formă de pană ale celor două șaibe sunt aliniate una cu cealaltă și sunt utilizate în perechi.

Fixare externă: La strângere, dinții radiali fini de pe suprafața exterioară a șaibelor autoblocante cu două ori vor mușca ferm capul piuliței/șurubului și suprafața piesei de prelucrat, etanșând strâns suprafața de contact și prevenind alunecarea.

Reținere interioară: În acest moment, suprafețele în formă de pană (dinți mari) de pe părțile interioare ale celor două șaibe sunt în contact strâns una cu cealaltă, dar nu a avut loc nicio mișcare relativă, oferind astfel spațiu pentru acțiunea mecanică ulterioară.

（2）Declanșarea slăbirii: nealiniere mai degrabă decât alunecare

Când echipamentul funcționează într-un mediu cu vibrații, piulița începe să prezinte o tendință foarte ușoară de a se slăbi.

Datorită faptului că forța de frecare a dinților radiali exteriori este mult mai mare decât cea a suprafeței interioare în formă de pană, mișcarea nu va avea loc între piuliță și șaibe autoblocante cu două ori.

Singura mișcare este că cele două șaibe „alunecă din loc” una pe cealaltă de-a lungul suprafeței în formă de pană din partea interioară.

（3）Realizarea autoblocării: cheia efectului de pană

Atunci când echipamentul vibrează sau experimentează forțe fluctuante, contraforța puternică generată de suprafața în formă de pană anulează imediat aceste vibrații. Acest lucru împiedică șurubul să se rotească în direcția opusă și transformă energia de vibrație în forța de blocare a șaibelor autoblocante cu două ori, obținând efectul de „strângere cu cât vibrează mai mult”, prevenind astfel slăbirea din cauza principală.

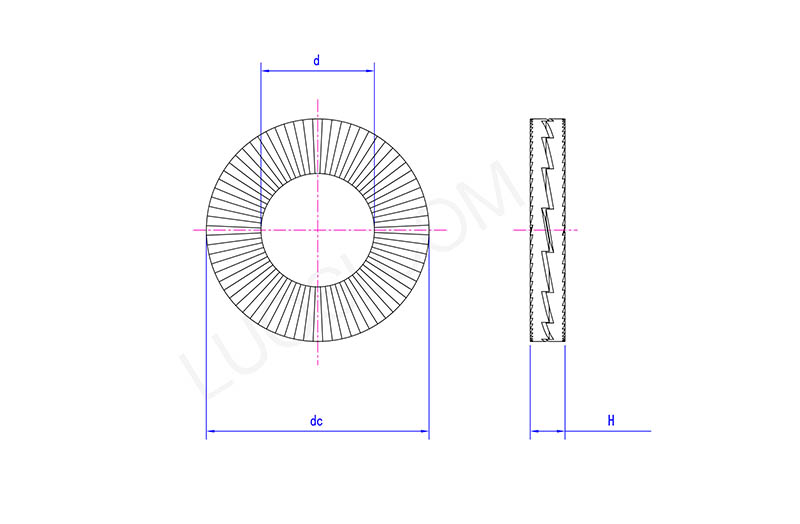

Two Fold Self Locking Washers

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
