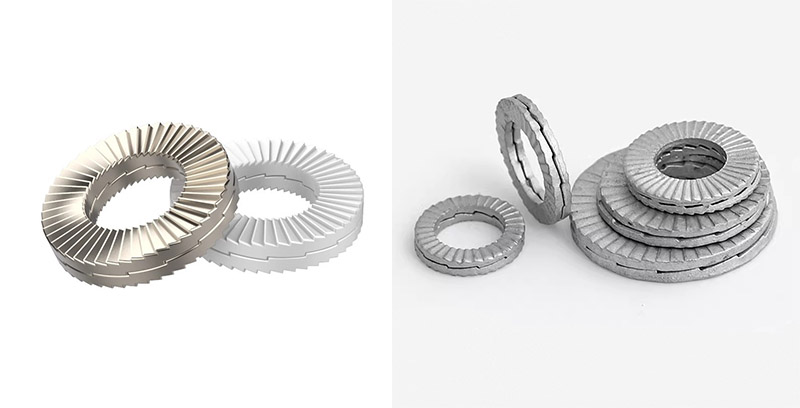

Șaibe mari pliabile cu blocare automată

Instalarea șaibelor mari autoblocante cu două ori este destul de simplă. Doar asigurați-vă că suprafața mare dințată este aliniată corect și plasată în poziția corectă, apoi strângeți șurubul sau piulița la cuplul standard pentru a finaliza procesul. Instalarea acestuia nu necesită tehnici complexe sau instrumente costisitoare, dar există câteva puncte cheie care trebuie reținute pentru a obține performanță de 100%.

（1）Pregătirea înainte de instalare

Curățarea piesei de prelucrat: Asigurați-vă că suprafețele de contact ale șuruburilor, piulițelor, șaibelor mari cu blocare cu două ori și pieselor conectate sunt curate, plane, fără pete de ulei, rugină sau bavuri.

Numărul mașinii de spălat de verificat: Acestea trebuie utilizate în perechi (două piese constituie un set) atunci când sunt utilizate.

Verificați tipul suprafeței de instalare: dacă este o configurație cu orificiu traversant sau oarbă și determinați numărul de șaibe.

（2）Puneți mașina de spălat

Scoateți perechile de șaibe și asigurați-vă că „suprafața mare dințată (suprafață în formă de pană)” se află una față de alta. Nu le împărțiți sau instalați în ordine greșită.

(3) Distingeți între găurile traversante și găurile oarbe

Conexiune gaură oarbă / șurub: Sunt necesare doar o pereche de șaibe mari cu două ori, autoblocante, plasate între capul șurubului și componenta conectată. Piulița este strânsă pe cealaltă parte.

Ansamblu orificiu traversant / șurub-piuliță: Când este utilizat, sunt necesare două perechi de șaibe mari cu blocare cu două ori. O pereche este plasată sub capul șurubului, iar cealaltă pereche este plasată sub piuliță.

(4) Asigurați-vă un contact adecvat

Asigurați-vă că suprafețele dinților radiali de pe partea exterioară a șaibei sunt în contact cu o parte a capului șurubului (sau a piuliței), iar cealaltă parte este în contact cu suprafața componentei conectate.

(5) Strângeți

Folosiți o cheie dinamometrică și strângeți elementele de fixare în funcție de valorile cuplului corespunzătoare.

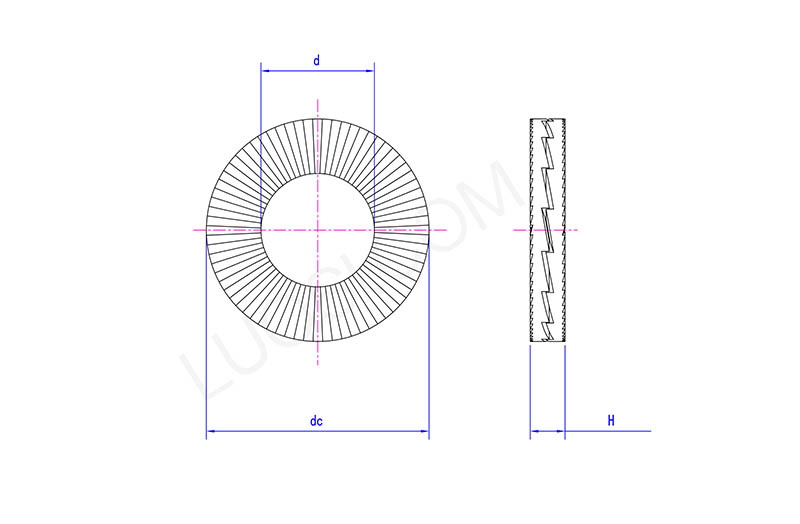

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Poate fi refolosit?

Șaibe mari cu blocare cu două ori pot fi de obicei reutilizate. După ce au fost scoase din echipament, ambele piese ale garniturii trebuie inspectate temeinic.

Condiții pentru a permite reutilizarea: Dacă suprafața mare a dintelui de pe inelul interior și dinții radiali de pe partea exterioară nu prezintă uzură excesivă, nici deformare vizibilă, nici fisuri sau deteriorare, atunci acestea pot fi curățate și reinstalate.

Situația care necesită înlocuire: Dacă inspecția relevă uzură sau deteriorare evidentă, un nou set de șaibe trebuie înlocuit imediat pentru a preveni o forță de blocare insuficientă.
