Șaibă de blocare cu pană cu pliere dublă

Saiba de blocare cu pană cu pliere dublă produsă de fabrica Xiaoguo® are o structură cu două straturi și un design cu blocare dublă. În comparație cu elementele de fixare tradiționale convenționale anti-slăbire, performanța lor este mult superioară.

Trimite o anchetă

Descriere produs

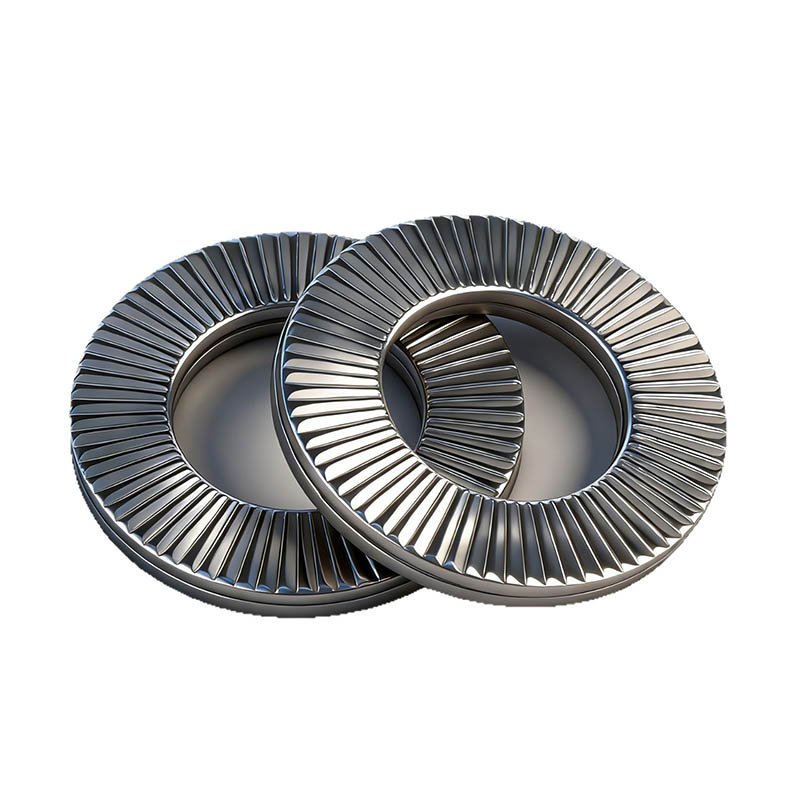

Saiba de blocare cu pană cu pliere dublă este un dispozitiv de fixare anti-slăbire avansat și de înaltă performanță. Utilizează o tehnologie unică de blocare a panei în loc de metoda tradițională care se bazează pe frecare. Adoptă o structură cu pană pliată cu două straturi, cu suprafețe zimțate pe ambele părți. De fapt, este compus dintr-o pereche (două bucăți) de șaibe exact identice. Structura unică a fiecărei mașini de spălat este cheia pentru a obține o performanță remarcabilă anti-slăbire.

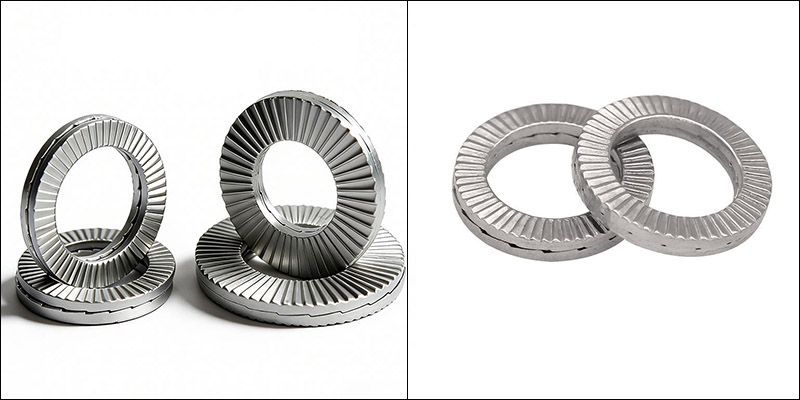

Double Fold Wedge Lock Washer

Caracteristici structurale

Caracteristica structurală de bază a șaibei de blocare cu pană cu pliere dublă constă în proiectarea a două garnituri, suprafețele interioare și, respectiv, exterioare îndeplinesc funcțiile de blocare și fixare.

（1）Mașină de spălat pereche

Două garnituri identice sunt combinate pentru a forma un set. Acest design se desparte de forma tradițională dintr-o singură bucată. Cele două garnituri sunt pre-asamblate în timpul producției pentru a forma un sistem de blocare. Acest design simetric poate fi reutilizat și nu va deteriora garniturile atunci când sunt dezasamblate.

（2）Suprafață radială ridicată

Aceste modele în relief sunt partea laterală a șaibei de blocare cu pană cu pliere dublă care intră în contact direct cu capul piuliței, șurubului sau suprafața componentei conectate. Suprafața prezintă modele/denticule radiale fine. Acestea servesc în principal la fixarea șaibei de blocare cu pliere dublă pe această suprafață, „blocând-o” pe loc și împiedicând orice alunecare între ele.

（3）Suprafața triunghiulară a dintelui

Aceasta este suprafața de împerechere de pe partea opusă a garniturii. Suprafața interioară este compusă din suprafețe dentare în formă de pană distribuite uniform de-a lungul circumferinței, asemănătoare unei came și este cunoscută și sub denumirea de „dinți în formă de pană” sau „suprafețe dentare înclinate”.

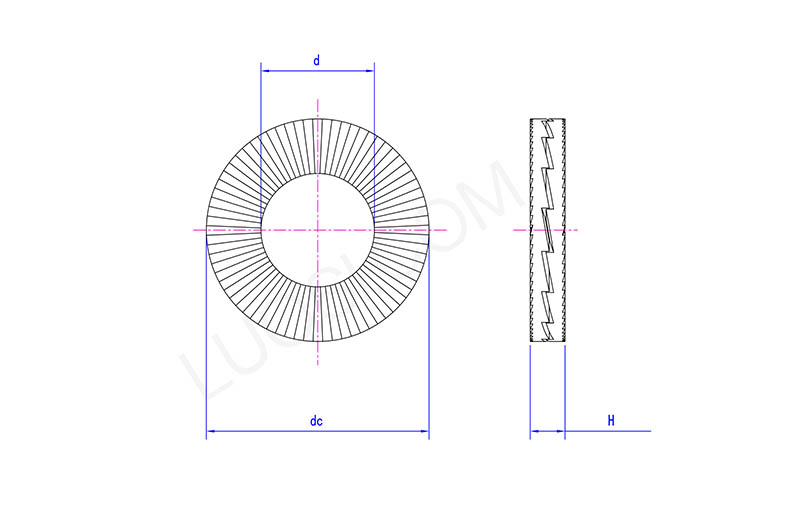

Double Fold Wedge Lock Washer

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

FAQ

（1）Este reutilizabil?

Da, poate fi refolosit de mai multe ori. Performanța sa de blocare nu va scădea ușor după dezasamblarea și asamblarea repetate.

(2) Ce materiale furnizați?

Avem versiuni din oțel cu arc, oțel carbon și oțel inoxidabil. Tratamentele de suprafață includ placarea cu zinc, galvanizarea la cald și oxidul negru.

（3） Care este avantajul în comparație cu șaiba de blocare despicată obișnuită?

Rezistență mult mai bună la vibrații, efect de blocare mai puternic, nu este ușor de obosit și de deformat, mai potrivit pentru sarcini grele și ocazii cu vibrații mari.
