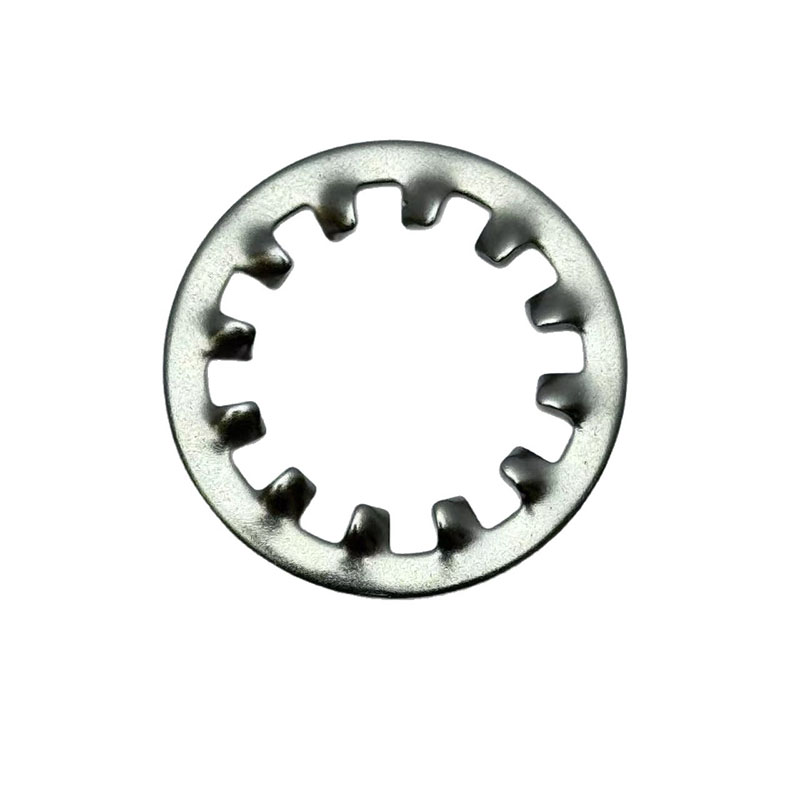

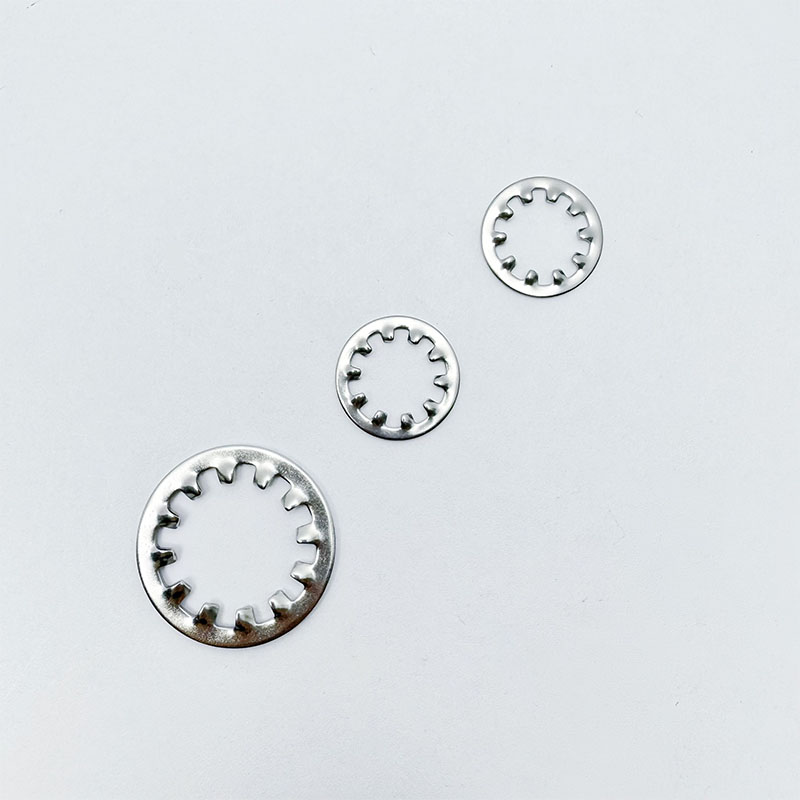

Șaibe de blocare dintate Dinții interni

Fabrica Xiaoguo® poate furniza diferite tipuri de șaibe de blocare dintate din interior din materiale diferite. Poate satisface diferitele cerințe de personalizare ale clienților, inclusiv dimensiuni speciale, tratamente speciale de suprafață etc., pentru a satisface nevoile de utilizare ale clienților în diferite medii de lucru.

Trimite o anchetă

Descriere produs

Garniturile de blocare a dintelui extern și a dintelui intern sunt două produse similare concepute pentru diferite scenarii de aplicare. Dinții interni ai șaibelor de blocare cu dinți sunt mai „bânde”, în timp ce garnitura dentară externă este mai „agresivă”. Diferența de bază dintre ele constă în poziția dinților, care determină domeniile lor de expertiză respective.

Comparație Șaibe de blocare dintate dinți interni Dinte extern

Aspect și forma dintelui Dinții se află pe inelul interior al garniturii și se extind spre interior. Dinții sunt localizați pe inelul exterior al garniturii și se extind spre exterior, asemănător cu stelele.

Principiul de blocare La strângere, dinții de pe inelul interior „mușcă” în partea inferioară a capului șurubului sau a capului șurubului, oferind forță de frecare anti-slăbire. La strângere, dinții inelului exterior „mușcă” simultan suprafața de sub capul dispozitivului de fixare și suprafața de instalare a componentei conectate.

Avantajul principal Nicio deteriorare a piesei de prelucrat: Inelul exterior este neted și nu va zgâria sau deteriora suprafața de instalare. Performanță anti-slăbire mai puternică: interblocare pe două fețe, potrivită în special pentru aplicații supuse vibrațiilor și sarcinilor puternice de torsiune.

Tip de șurub adaptiv Utilizat în principal pentru șuruburi cu dimensiuni mai mici ale capului Potrivit pentru șuruburi cu capete mai mari

Principalele scenarii de aplicare Este utilizat în mod obișnuit pentru componentele interioare și panourile de automobile, echipamente electronice de precizie, aparate de uz casnic etc. Este utilizat pe scară largă în domenii care necesită o forță de strângere mai puternică, cum ar fi mașini grele, șasiu, echipamente de mare putere și mașini industriale care rezistă la vibrații mari.

Etape de instalare

Instalarea dinților interni a șaibelor de blocare dintate este foarte simplă. Punctul cheie este că direcția ar trebui să fie corectă.

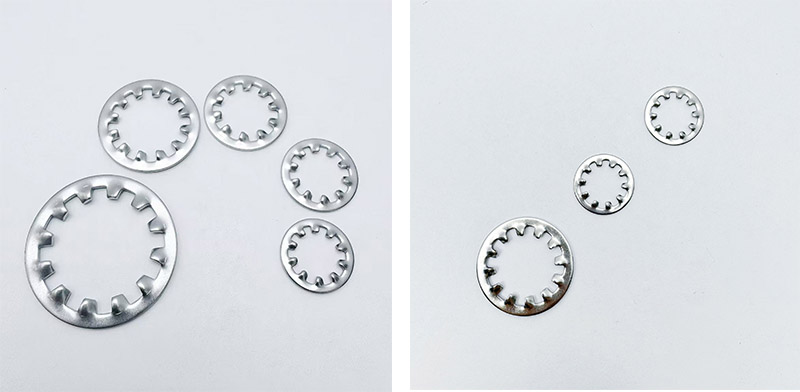

Toothed Lock Washers Internal Teeth

（1）Confirmați specificațiile

Asigurați-vă că diametrul interior al dinților interiori a șaibelor de blocare dintate se potrivește cu diametrul șurubului.

Verificați dacă dinții garniturii sunt intacți și fără nicio deformare.

(2) Curățați suprafața de contact

Ștergeți uleiul, vopseaua și pilitura de fier din partea de jos a capului șurubului și de pe suprafața piesei de prelucrat.

Dacă este folosit pentru împământare electrică, asigurați-vă că dinții garniturii pot pătrunde în stratul de vopsea sau de oxid.

（3）Puneți mașina de spălat (direcția este crucială)

Puneți dinții interni ai șaibelor de blocare dintate pe șurub.

Suprafața dintelui trebuie să fie orientată spre capul șurubului sau al piuliței (adică dinții să fie orientați spre suprafața piesei de strâns).

Suprafața netedă și plană este orientată spre partea exterioară a capului șurubului.

(4) Introduceți șurubul

Treceți șurubul cu șaiba atașată prin orificiul piesei de prelucrat.

Strângeți în prealabil piulița sau șurubul cu mâna pentru a vă asigura că firele sunt aliniate corect.

(5) Strângeți

Folosiți o cheie dinamometrică și strângeți șuruburile conform cuplului standard.

În timpul procesului de strângere, dinții se vor cupla automat cu suprafața de contact.

Nu este necesară ajustarea suplimentară a cuplului; cuplul standard va fi suficient.

(6) Verificați

Pentru aplicațiile de împământare electrică, un multimetru poate fi utilizat pentru a măsura conductivitatea de pe ambele părți ale garniturii pentru a confirma că dinții au străpuns învelișul.

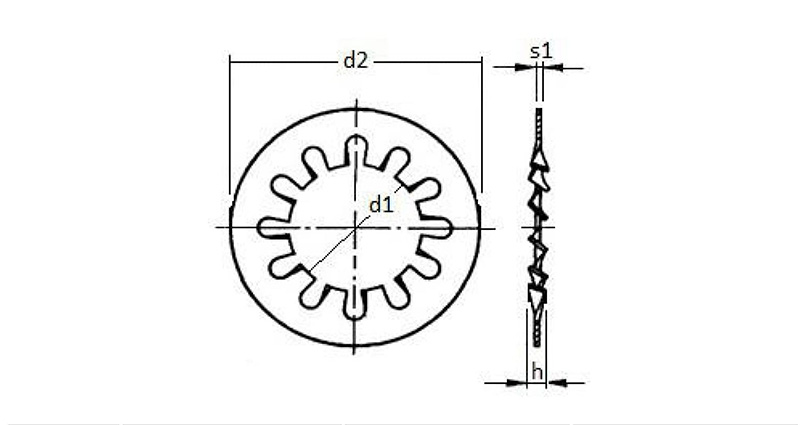

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Informațiile și desenele furnizate sunt doar de referință

Întrebări frecvente

（1）Cum sunt ambalate pentru export?

Ambalajul interior constă din pungi de plastic și cutii de hârtie, în timp ce ambalajul exterior este format din carton și paleți standard de export. Fiecare dinți interior al șaibelor de blocare cu dinți nu are protecție independentă, dar ambalajul este suficient pentru a preveni zgârierea reciprocă în timpul transportului.

（2）Pot fi utilizate șaibe de blocare a dinților interni cu șuruburi înfundate?

Da, dar este necesar să rețineți că suprafața dintelui trebuie să fie în fața piesei de prelucrat. Deoarece capul șurubului înfundat este conic, dinții interiori ai șaibei ar putea să nu poată atinge complet suprafața inferioară a capului, rezultând un efect de blocare puțin mai slab.
