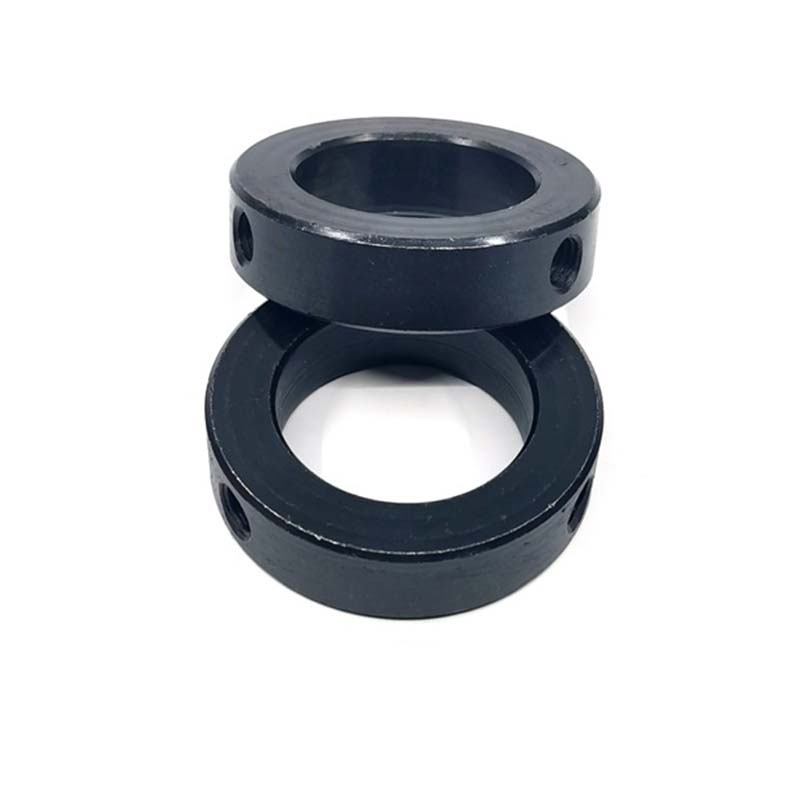

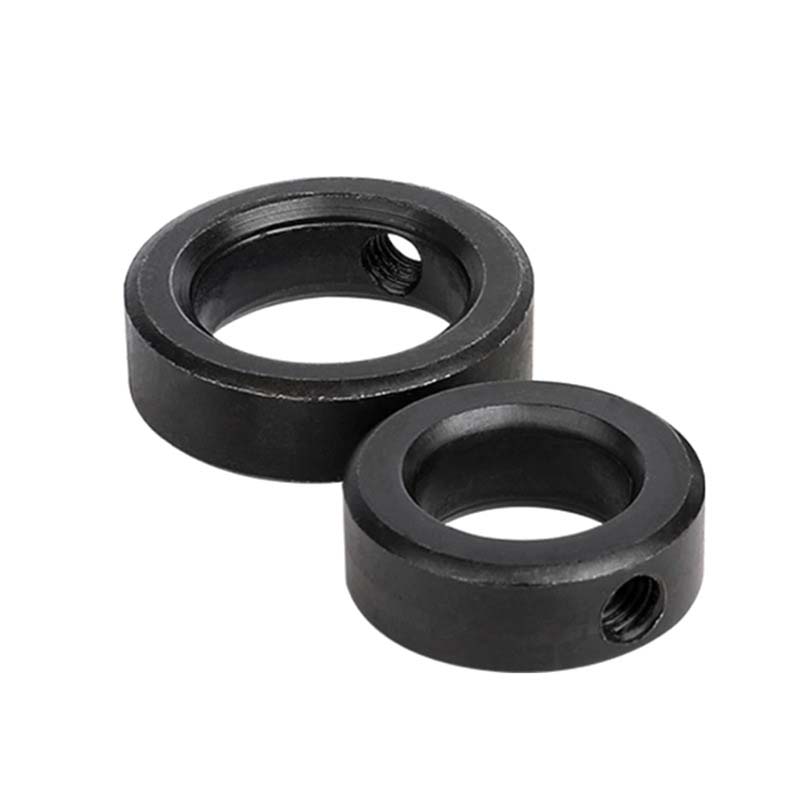

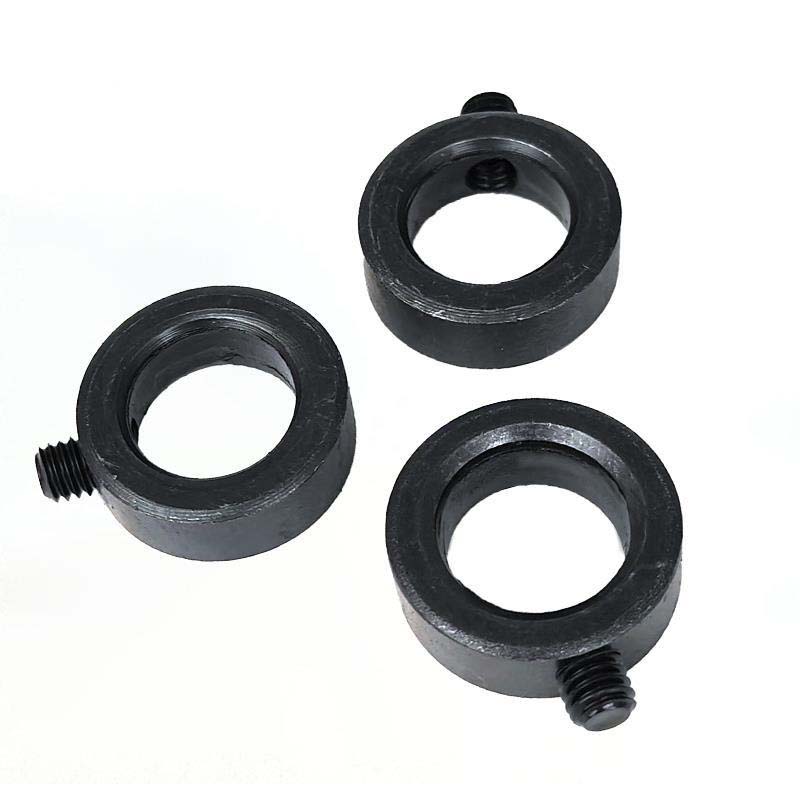

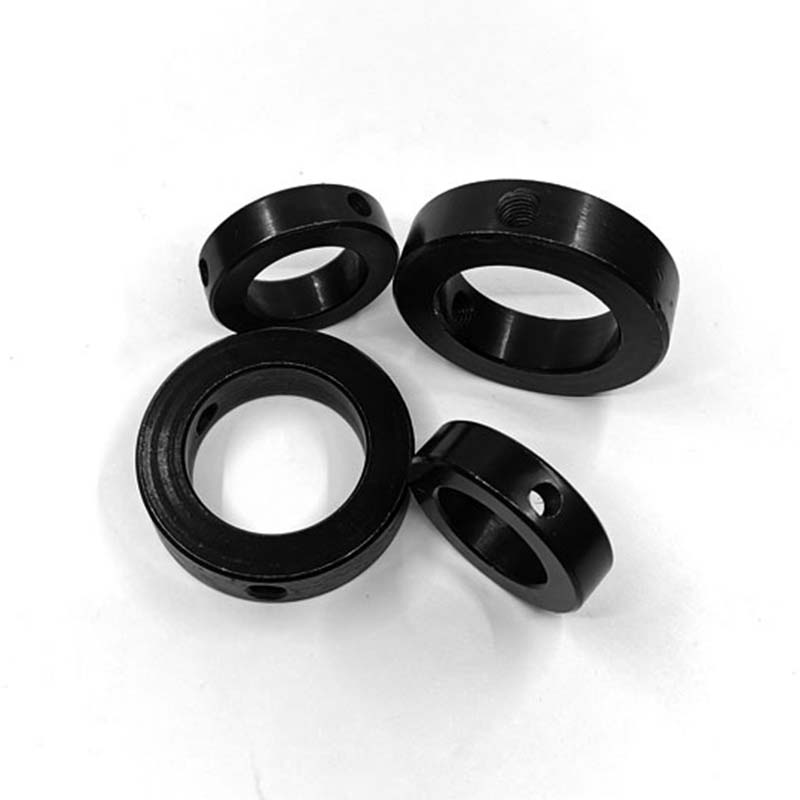

Inel de fixare filetat

Un inel de fixare filetat este o componentă mecanică concepută pentru a preveni slăbirea conexiunilor filetate. Acesta combină un șurub filetat cu un manșon pentru a distribui uniform presiunea în timpul instalării, asigurând o potrivire sigură și stabilă. Xiaoguo® este un producător profesionist de elemente de fixare din China, care poate personaliza produsele în funcție de cerințele clienților și poate oferi mostre.

Model:GB/T 885-1986

Trimite o anchetă

Descriere produs

Inelele de fixare filetate sunt fabricate din oțel inoxidabil sau oțel carbon, care sunt puternice și rezistente la rugină. Suprafața a fost supusă unui tratament termic pentru a prelungi durata de viață și pentru a îmbunătăți rezistența la uzură. Porțiunea filetată a suferit un tratament de tăiere de precizie pentru a asigura o strângere lină și alinierea firului. Pentru utilizare în medii dure, placarea cu zinc-nichel sau placarea cu oxid negru poate fi selectată pentru a adăuga o acoperire rezistentă la coroziune la suprafață. Aceste materiale pot funcționa într-un interval de temperatură de la -40°C până la 300°C, astfel încât acest inel de blocare poate fi utilizat în condiții de mediu extreme, cum ar fi medii marine, uzine chimice sau mașini grele.

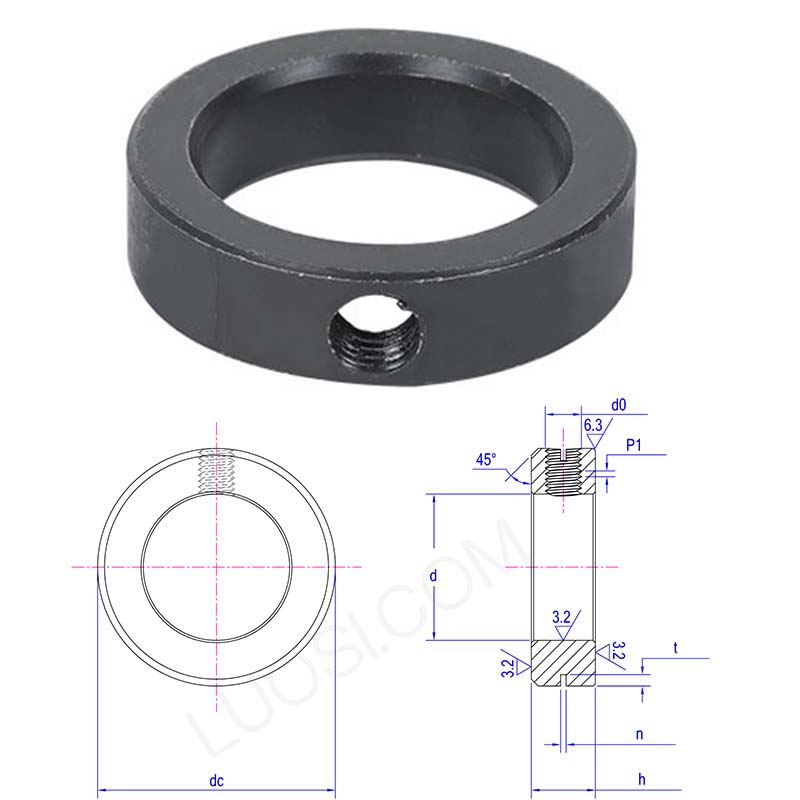

Threaded locking retaining ring

Lun	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d max	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d min	14	15	16	17	18	19	20	22	25	28	30
h max	12	12	12	12	12	12	12	12	14	14	14
h min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Aplicație

Inelele de reținere cu blocare filetate sunt utilizate pe scară largă în sistemele de transmisie a puterii, ansamblurile de pompe și componentele robotului, în special în aplicațiile în care este necesar să se asigure că componentele sunt fixate în siguranță pe arbore. Cu caracteristicile lor rezistente la vibrații, acestea sunt utilizate în mod obișnuit în sistemele de transmisie auto, cutiile de viteze ale turbinelor eoliene și sistemele de transport. Este folosit și în industria aerospațială.

De asemenea, apare în instalațiile de echipamente agricole și de energie regenerabilă, făcând o treabă solidă de a menține lucrurile fixe în condiții de praf, umezeală sau atunci când este implicat mult cuplu.

Sunt necesare instrumente speciale pentru instalare?

Nu sunt necesare unelte speciale pentru funcționare. Uneltele obișnuite (cum ar fi cheile hexagonale sau șurubelnițele) pot fi folosite pentru a instala cu ușurință inelele de fixare filetate. Nu sunt necesare prese hidraulice sau dispozitive personalizate pentru reglare. Reglarea precisă poate fi realizată pur și simplu folosind șuruburile filetate de pe inelul de blocare.
