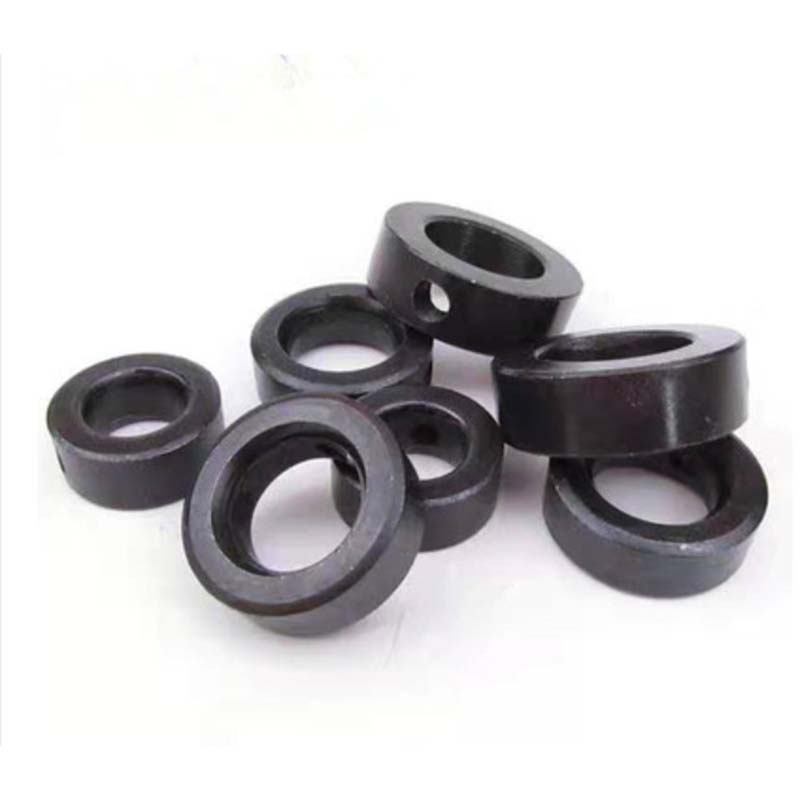

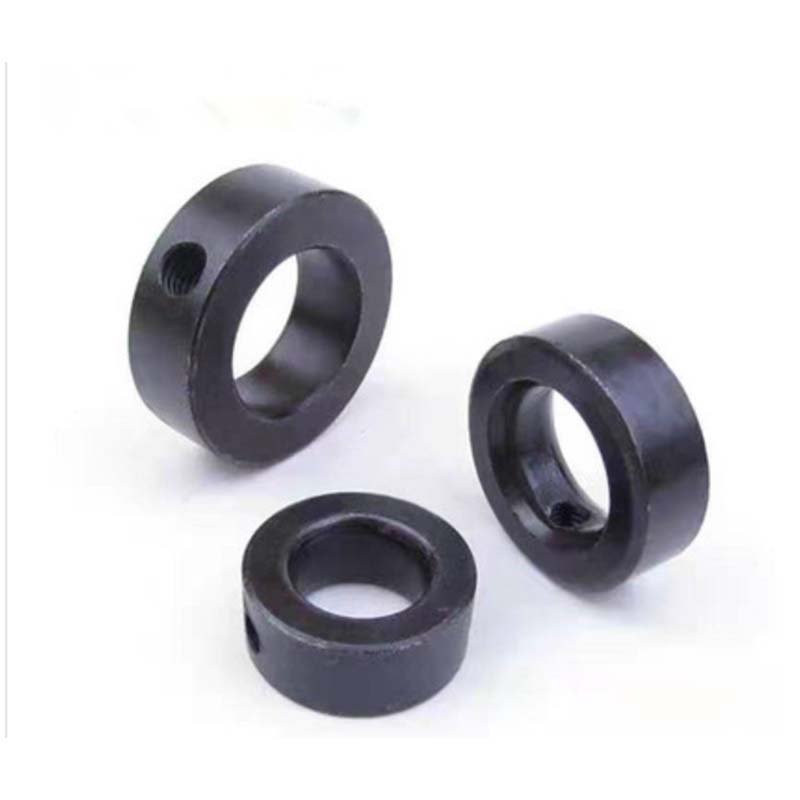

Colier cu șurub de fixare

Gulerul cu șurub de fixare este utilizat în mod obișnuit în aplicații industriale cu sarcini mari, unde inelele de fixare tradiționale nu au o rezistență suficientă de prindere.

Model:GB/T 885-1986

Trimite o anchetă

Descriere produs

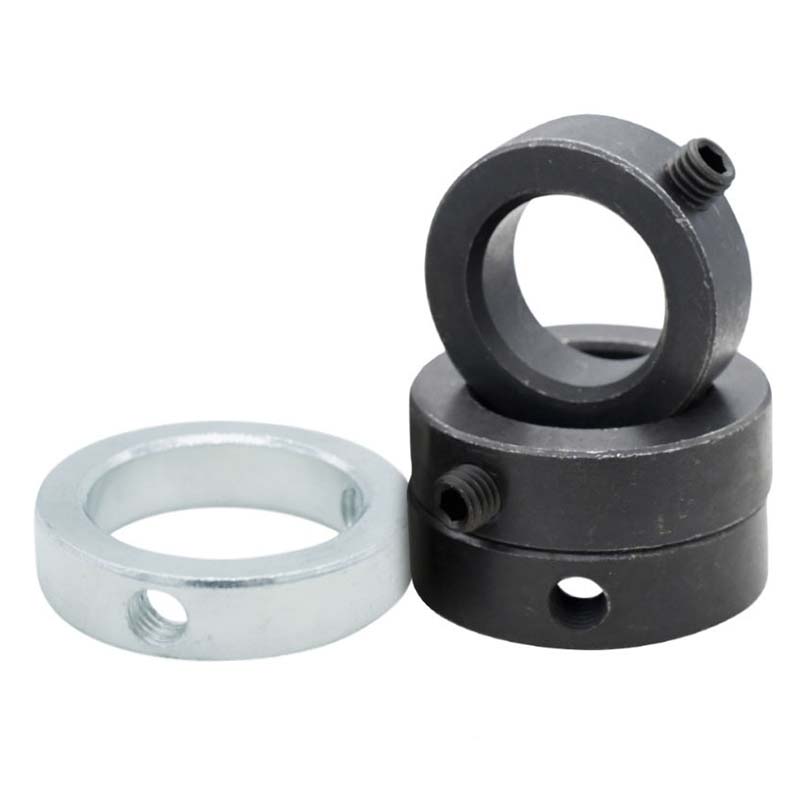

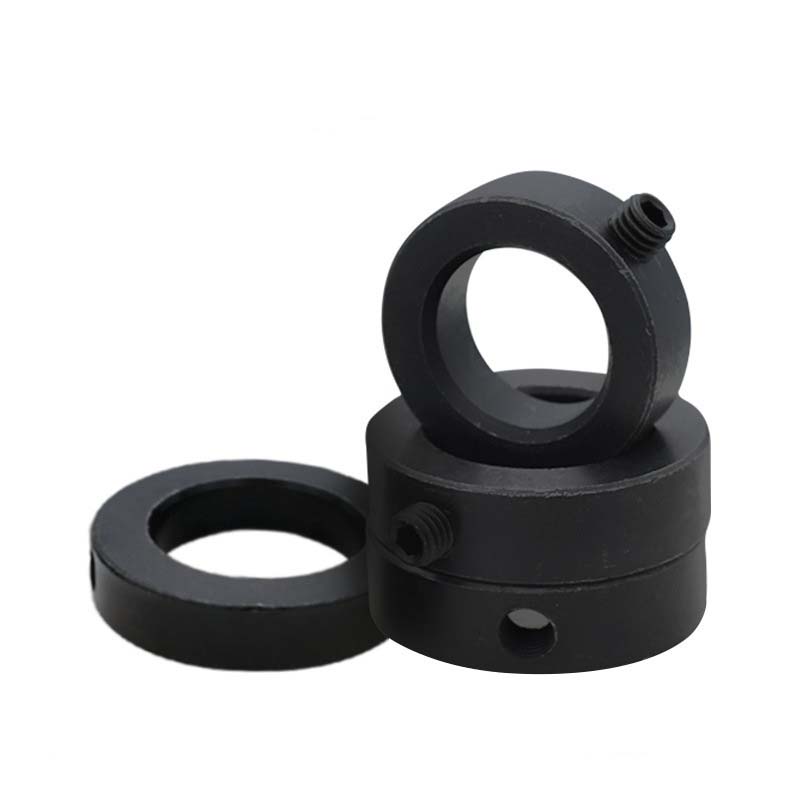

Gulerul șurubului de fixare este un dispozitiv de fixare circular, în formă de inel, cu un șurub de fixare. Este ușor de instalat de către o singură persoană, nefiind nevoie de unelte speciale. Pentru a îndepărta, pur și simplu slăbiți piulița de blocare. Este utilizat pe scară largă în motoare electrice mari, concasoare, mașini de minerit, mașini-unelte CNC, mașini de imprimare și alte echipamente.

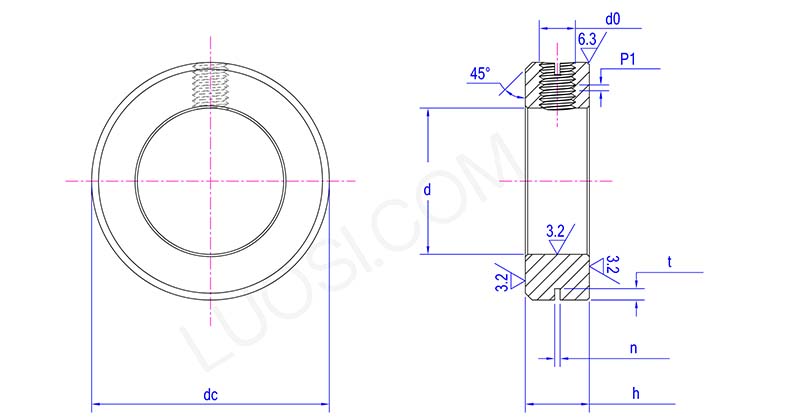

Set Screw Collar

Lun	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d max	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d min	8	9	10	12	13	14	15	16	17	18	19
h max	10	10	10	10	10	12	12	12	12	12	12
h min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t max	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® face acest inel de blocare cu șurub în diferite materiale, în funcție de ceea ce aveți nevoie. Pentru rezistența la substanțe chimice, folosim clase de oțel inoxidabil precum 304 sau 316. Dacă se află într-o situație de stres ridicat, se va folosi oțel aliat 4140. Iar pentru produse aerospațiale unde greutatea contează, există titan ușor. Există, de asemenea, versiuni cu acoperiri polimerice pentru a reduce coroziunea atunci când aveți configurații cu metale mixte. Toate materialele trec prin teste dure de duritate (HRC 35-50) și verificări cu ultrasunete pentru a se asigura că îndeplinesc standardele industriale, cum ar fi ASME B18.27 și DIN 471/472, pentru cât de multă sarcină pot suporta.

Inspecție și întreținere regulată

Pentru a menține colierele șuruburilor de fixare să funcționeze bine, verificați strângerea șurubului de blocare acum și apoi folosind o cheie dinamometrică, vizați 10-15 Nm. Utilizați un solvent pentru a curăța firele și a scăpa de orice murdărie și puneți pe ele unsoare proaspătă pe bază de litiu în fiecare an. Nu strângeți prea mult șuruburile, deoarece acest lucru poate deteriora gulerul de blocare. Dacă este expus la apă de mare sau acizi, verificați acoperirea de două ori pe an pentru a vă asigura că este încă bună. Dacă observați uzură mai mare de 0,1 mm pe piesele care se ating, ar trebui să o înlocuiți.

Ce toleranțe ale arborelui sunt compatibile?

Gulerele cu șurub de fixare funcționează cu dimensiuni ale arborelui de la 10 mm la 200 mm, folosind niveluri de toleranță comune precum h9 sau h11. Șuruburile reglabile de pe gulerul de blocare pot face față micilor denivelări sau denivelări ale arborelui (până la ± 0,05 mm), astfel încât se potrivește în continuare strâns fără să încurce modul în care funcționează.
