Șaibe de blocare a dinților interioare standard

Pentru șuruburile cu cap mic, achiziționarea șaibelor de blocare a dinților interni standard Xiaoguo® este alegerea ideală. Designul dinților interni asigură că toți dinții pot intra în contact cu capul șurubului, obținând astfel o blocare eficientă.

Trimite o anchetă

Descriere produs

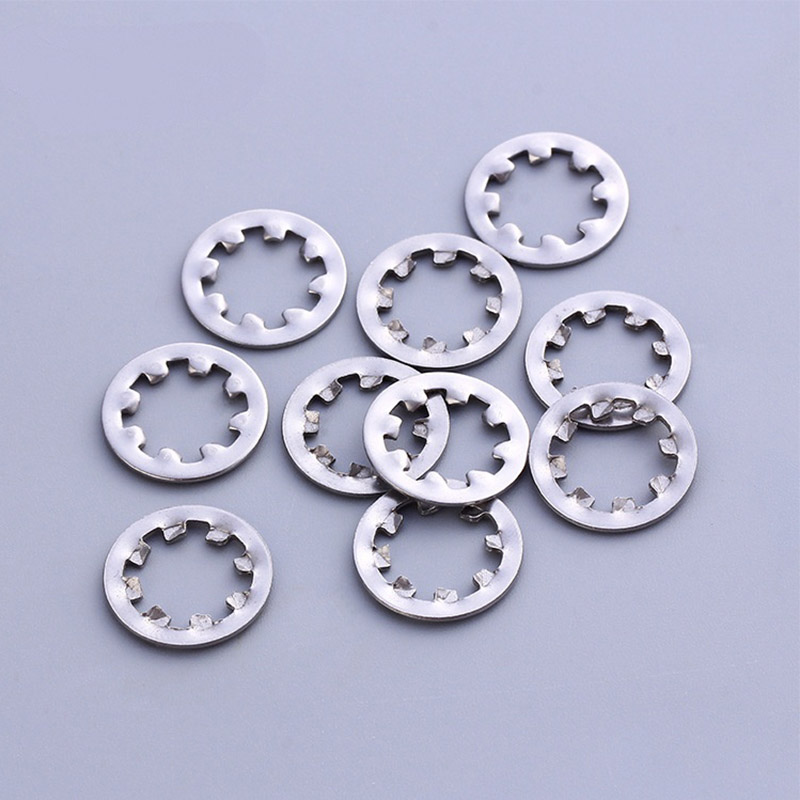

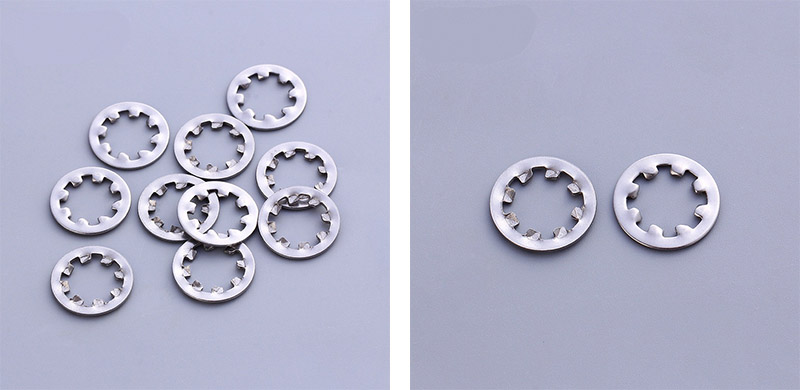

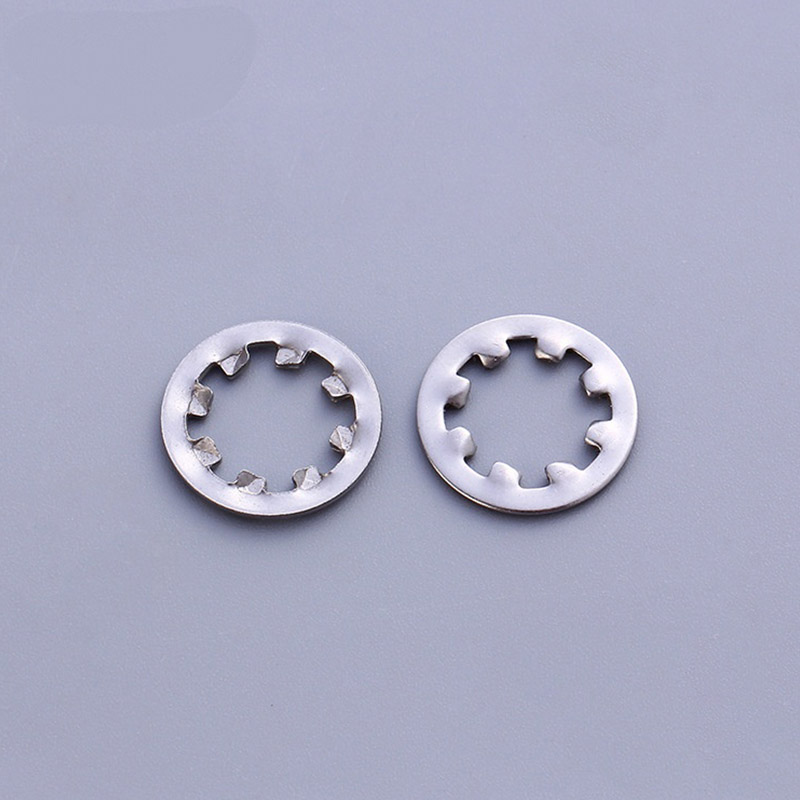

Șaibele de blocare a dintelui intern standard sunt un tip de șaibă anti-slăbire, cu structuri asemănătoare dinților dispuse în interior pe suprafața sa. Forma sa este un inel subțire de metal, cu un inel cu dinte ascuțit în mijloc și un cerc exterior neted și plat. La strângerea șurubului, acești dinți se vor încorpora în capul șurubului și pe suprafața componentei echipamentului, bazându-se pe forța de frecare și forța de mușcătură pentru a preveni slăbirea șurubului. În termeni simpli, se adaugă o „blocare” între capul șurubului și suprafața componentei echipamentului, împiedicând slăbirea șurubului în timpul funcționării echipamentului din cauza frecvenței mari de vibrații.

Principiul de funcționare

Principiul de funcționare al articulației standard a șaibelor interne de blocare a dinților este de fapt destul de simplu. Se bazează în principal pe două funcții: „aprinderea dinților + presiune elastică” pentru a preveni slăbirea.

(1) Scrâșnirea dinților

Inelul interior al șaibelor de blocare a dinților interni standard are o serie de dinți ascuțiți. Când șurubul sau piulița sunt strânse, acești dinți vor pătrunde în cele două suprafețe de contact:

Suprafața inferioară (suprafața metalică) a capului șurubului / piuliței

Suprafața piesei de prelucrat (uneori chiar pătrunzând în stratul de vopsea sau de oxid)

Odată introduși dinții, este ca și cum un inel de „mini-dispozitive de blocare” a fost plasat sub capul șurubului. Dacă șurubul încearcă să se rotească înapoi singur, acești dinți îl vor prinde ferm și îl vor împiedica să se miște, prevenind astfel slăbirea.

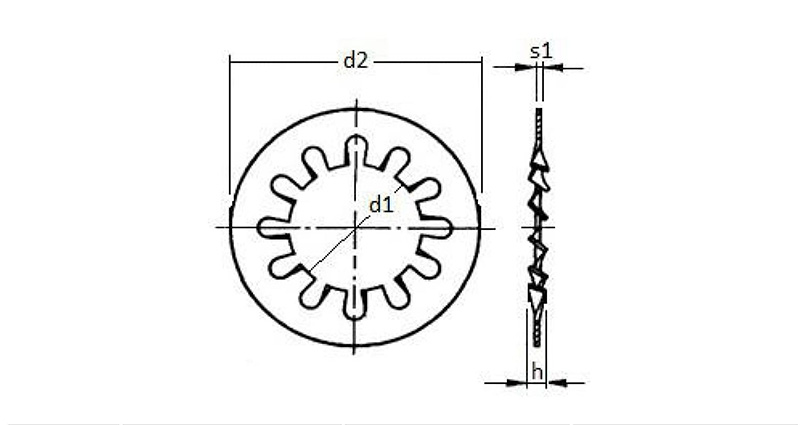

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Informațiile și desenele furnizate sunt doar de referință

(2) Presiune elastică

Saiba in sine este elastica. După ce au fost strânse, șaibele de blocare a dintelui intern standard sunt aplatizate, dar materialul său se străduiește întotdeauna să revină la forma sa originală, astfel încât generează continuu o forță inversă și o forță de rebound ascendentă.

Această forță elastică acționează asupra firelor, crescând frecarea dintre fire. Cu o frecare mai mare, șuruburile devin în mod natural mai puțin probabil să se slăbească.

（3）Efectul combinat al celor două

Prinderea mecanică oferă rezistență directă anti-întoarcere

Preîncărcarea elastică mărește frecarea firului și compensează simultan vibrațiile minore sau fluajul materialului.

Cele două lucrează împreună, asigurându-se că șaibele de blocare a dinților interne standard pot preveni în mod eficient slăbirea șurubului chiar și în medii cu vibrații, impact sau dilatare și contracție termică.
