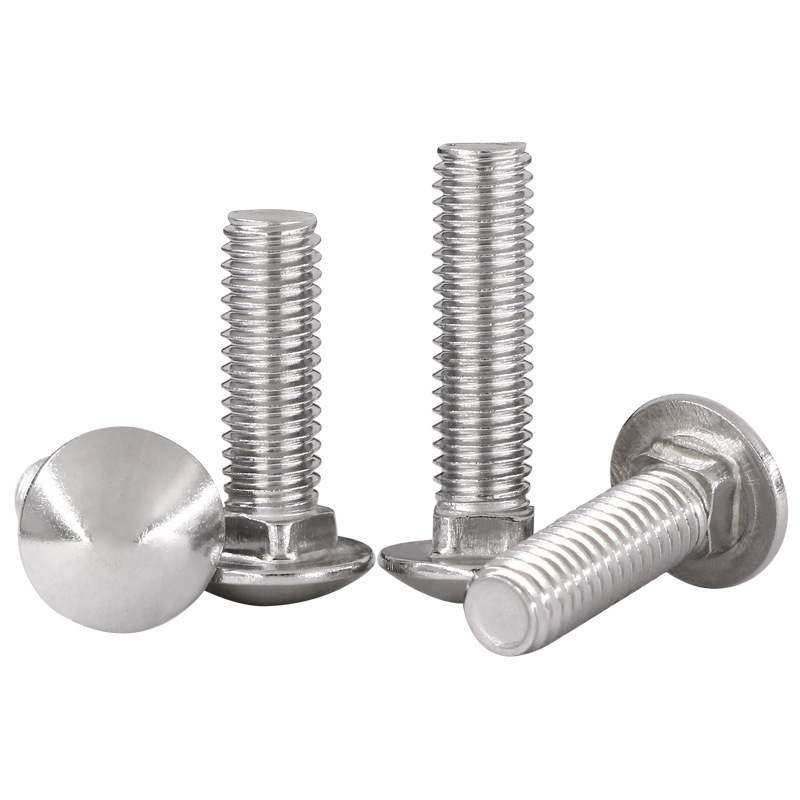

Bolt de antrenor principal rotund

Se selectează oțelul aliat care a suferit un tratament termic. Șurubul antrenor cu cap rotund Xiaoguo® are un grad de performanță de 10,9 și o rezistență maximă la tracțiune care depășește 1000 MPa. Este potrivit pentru mașini grele, poduri și structuri cu sarcină mare.

Trimite o anchetă

Descriere produs

Șurubul de antrenare cu cap rotund (un tip de șurub de transport) și șurubul de transport aparțin aceleiași categorii de produse. Principala diferență constă în denumirile regionale: în America de Nord, este numit în mod obișnuit șurub de transport, în timp ce în țările din Commonwealth (cum ar fi Regatul Unit, Australia și Noua Zeelandă), termenul șurub de antrenor cu cap rotund este mai frecvent utilizat. Este un dispozitiv de fixare cu un cap semisferic (cap rotund) și o structură pătrată anti-slăbire în partea inferioară a gâtului, special conceput pentru instalare pe o singură parte.

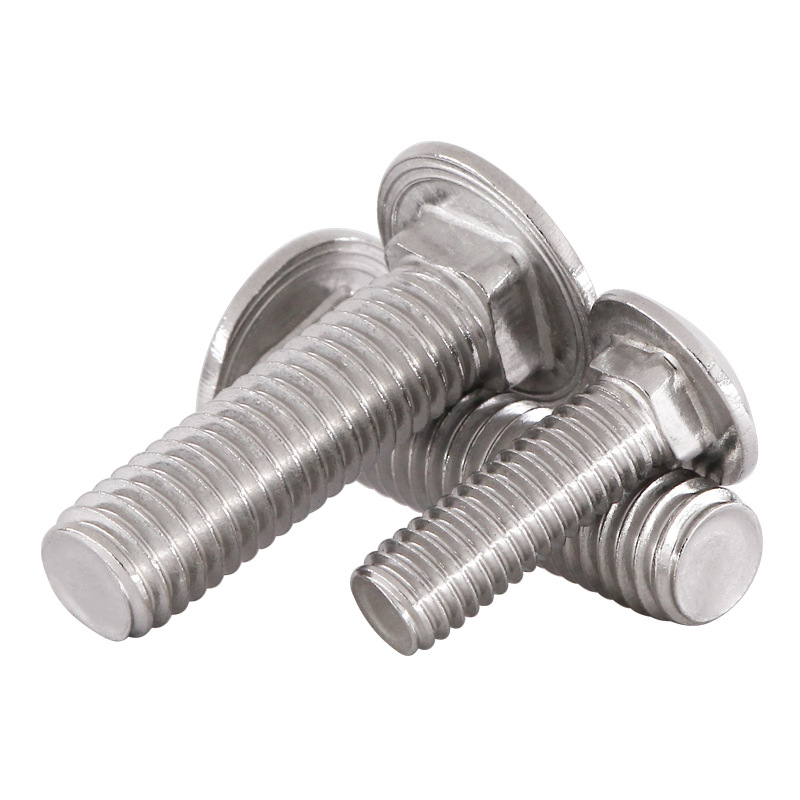

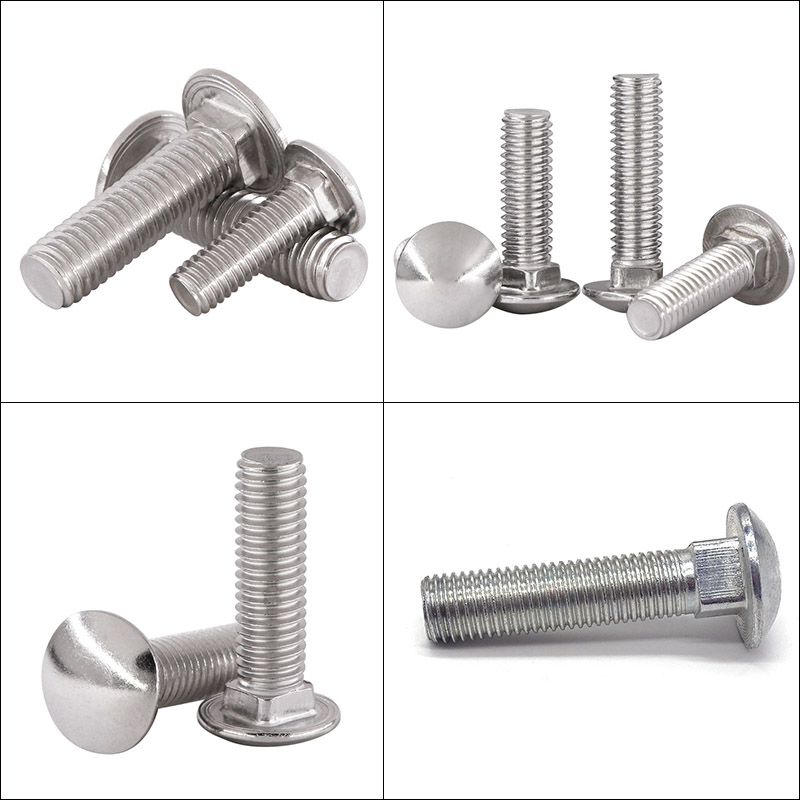

Round Head Coach Bolt

Caracteristici structurale

Designul structural al șurubului Coach cu cap rotund este centrat în jurul obiectivului principal de „instalare cu o singură parte și anti-răsturnare automată” și este compus în principal din următoarele patru părți funcționale:

(1) Cap

Forma: semisferic (cap rotund) sau cap rotund cu vârf plat. Suprafața este netedă, fără interfețe de instrumente, cum ar fi fante hexagonale, pătrate sau încrucișate.

Funcție și scop:

Asigurați o suprafață mare de suprafață portantă

Estetică și securitate

Design neted și rotunjit

（2）Gât (gât) - Cea mai importantă structură anti-alunecare

Forma: Situat direct sub cap, este pătrat (Pătrat) sau pătrat cu nervuri (Pătrat cu nervuri).

Funcție și scop:

Funcție mecanică anti-întoarcere

Nu este nevoie de unelte auxiliare

Pozitionare precisa

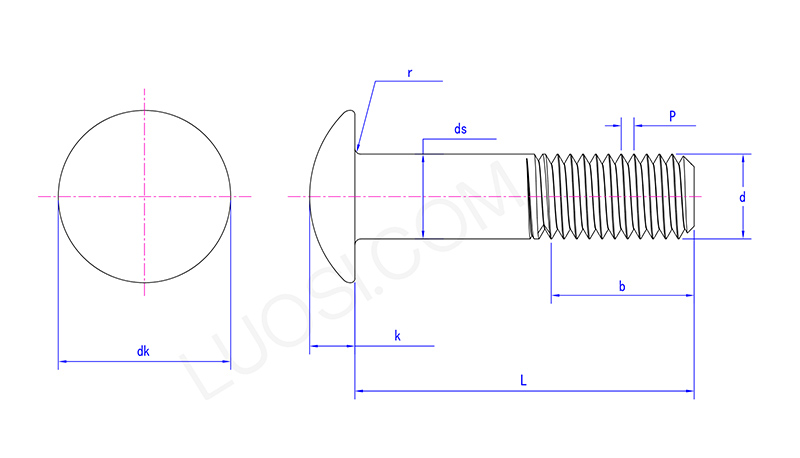

Round Head Coach Bolt

Lun	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk max	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds max	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k max	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r max	0.5	0.5	0.5	0.5	1	1	1	1.5

（3）Secțiunea arborelui (codă / porțiune fără filet)

Formă: Situat între gât și fire, este un ax cilindric neted, cu o suprafață plană și fără fire.

Lungime: Se calculează scăzând lungimea filetului b din lungimea totală L a șurubului. Specificațiile diferite au rapoarte standard.

Funcție și scop:

Rezistent la sarcina de forfecare

Pozitionare precisa

Evitarea aplicării forței pe fire

（4）Porțiune cu filet

Forma: Situat la capătul șurubului Coach cu cap rotund, este un filet metric grosier standard (ISO) sau un filet UNC standard american.

Lungime (b):

Standardul prevede: Când L ≤ 125mm, b ≈ 2d + 6mm (d este diametrul nominal); când L > 125mm, b ≈ 2d + 12mm.

Lungimea firului produsului real poate fi extinsă în funcție de cerințele clientului (filet complet personalizat).

Funcție și scop:

Generați forță de strângere prin cooperarea cu piulița

Reglați forța de preîncărcare

Comparație structurală

Avantajul șurubului Coach cu cap rotund constă în structura sa unică. Deci, în comparație cu alte tipuri de șuruburi, care sunt diferențele? Vă rugăm să aruncați o privire la următorul tabel și veți descoperi!

Elemente de comparație	șurub Coach cu cap rotund	șurub cu cap hexagonal	șurub hexagonal intern
Forma capului	Cap rotund emisferic	hexagonal	cap cilindric cu orificiu hexagonal intern
Metoda anti-slăbire	Antidesfacere mecanică cu gât pătrat	necesită fixarea capului cu o cheie	necesită utilizarea unei chei hexagonale interioare pentru a fixa capul
Numărul de instalatori	1	2	1
Poate fi pre-forat?	Da	Nu,	Nu,
Aplicații tipice	Lemn, mobilier exterior, garduri	Structura din otel, montaj mecanic	Masini de precizie, matrite
