Șuruburi cu ochi DIN 580

China Xiaoguo® DIN 580 Eye Bolts respectă strict standardele germane și standardele internaționale și vine cu certificate relevante de certificare CE. Acesta acceptă achiziții în vrac, aprovizionare unică, asistență pentru vămuire și trimiterea imediată a formularelor de solicitare.

Trimite o anchetă

Descriere produs

Avantajul principal

Șuruburile cu ochi DIN 580 este standardul de bază recunoscut la nivel internațional pentru șuruburi cu inele de ridicare. Are următoarele avantaje de bază:

（1）Forjare generală: Structura internă este densă, fără pori, iar rezistența la oboseală este crescută cu mai mult de 200%.

（2）Factor de siguranță ridicat: sarcina de testare este de 2,5 ori sarcina de lucru, sarcina minimă de rupere este de 4 ori sarcina nominală și trece 20.000 de teste de oboseală sub 1,5 ori sarcina de lucru.

Certificare standard internațional: strict compatibil cu cea mai recentă versiune a standardului DIN 580, （3）aplicabil la nivel global, cu o calitate fiabilă.

Gamă largă de specificații: Dimensiunile șuruburilor cu ochi DIN 580 variază de la M6 la M100, iar capacitatea de încărcare variază de la 80 kg la peste 36 de tone, răspunzând nevoilor diverse, de la echipamente mici la proiecte la scară largă.

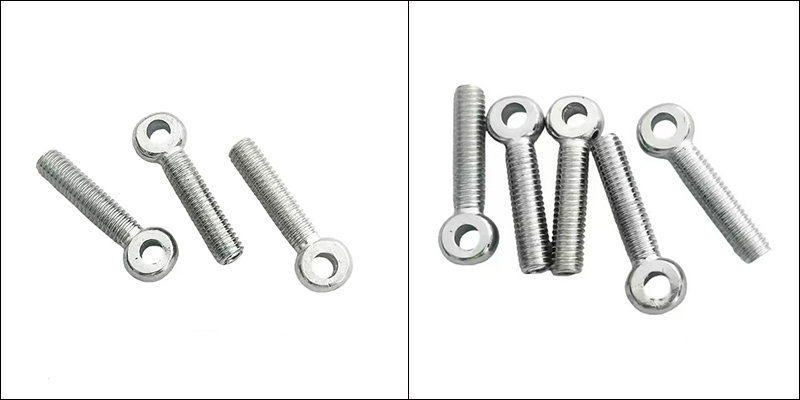

DIN 580 Eye Bolts

Componente structurale

Structura șuruburilor cu ochi DIN 580 este un dispozitiv forjat integrat special conceput pentru a rezista ridicării axiale. Este alcătuit dintr-o tijă filetată și un cap circular ca punct de conectare.

（1）Arbore: Aceasta este partea care se conectează la echipament sau piesa de prelucrat. De obicei, este proiectat cu fire întregi, iar toleranța firului este de 6g. În timpul instalării, acesta trebuie să fie complet înșurubat și să adere strâns la suprafața de contact pentru a se asigura că sarcina poate fi transmisă eficient.

（2）Cap inel (Inel / Ochi): Folosit pentru conectarea cârligelor, cătușele sau frânghiilor. Designul capului este destinat să distribuie uniform stresul prin forma sa geometrică.

Caracteristici de design

（1）Forjare integrată: șuruburile cu ochi DIN 580 sunt fabricate prin forjare. Structura metalică internă este densă și fără defecte, oferind o rezistență excelentă și rezistență la oboseală.

(2) Informații clare despre sarcina de lucru: suprafața produsului trebuie să indice clar limita de sarcină de lucru (WLL), marcajul CE și numele producătorului etc.

(3) Interval strict de temperatură de funcționare: standardul specifică că poate fi utilizat în siguranță în intervalul de temperatură de la -20°C la +200°C, iar capacitatea de încărcare nu este afectată.

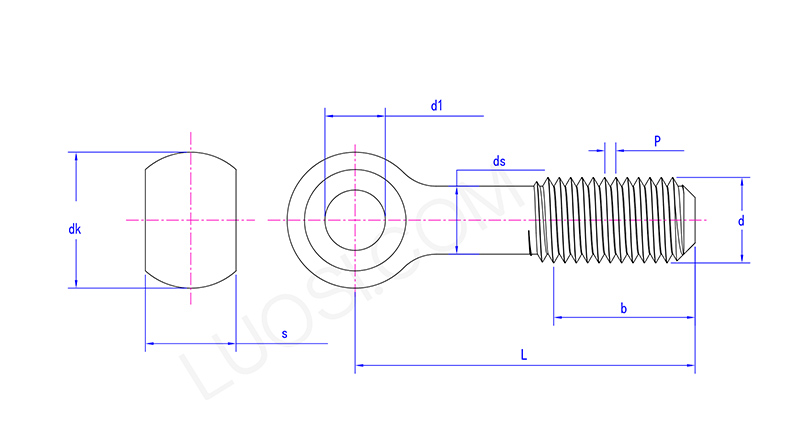

DIN 580 Eye Bolts

Lun	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 max	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 min	8	10	12	16	18	22	25	28	30	32	35
dk max	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s max	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds max	8	10	12	16	20	24	27	30	33	36	39
