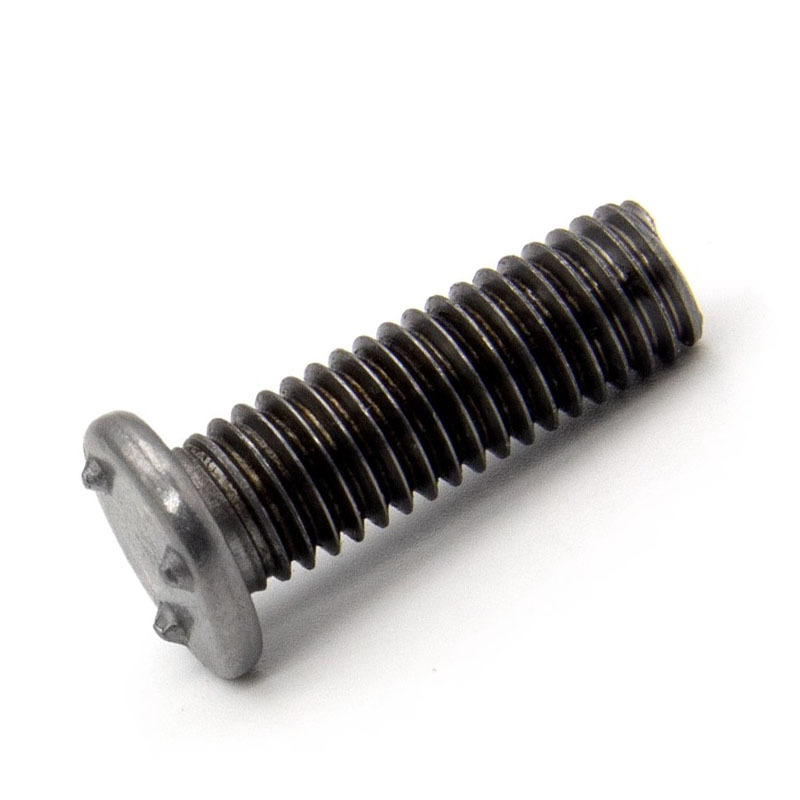

Șurub de sudură proiectat cu precizie

Șurubul de sudură cu proiecție a feței proiectat cu precizie este utilizat pe scară largă în producția de automobile pentru o asamblare eficientă și fiabilă. Pentru produsele exportate Xiaoguo®, respectarea standardelor internaționale precum ISO și DIN este o prioritate, inclusiv pentru acest șurub. Dacă sunteți interesat, vă rugăm să ne contactați.

Model:QC/T 599.1-1999

Trimite o anchetă

Descriere produs

Șuruburile de sudură cu proiecție frontală proiectate cu precizie urmează dimensiuni standard și specificații ale filetului, cum ar fi filete metrice ISO (M4, M5, M6, M8, M10) sau filete unificate (UNC/UNF). Măsurătorile importante includ dimensiunea și lungimea filetului, diametrul tijei, diametrul și grosimea capului și, cel mai important, forma proeminențelor (cât de înalte sunt, diametrul lor, câte sunt) pe partea în care șurubul este sudat.

Beneficiile produsului

Modul în care sunt proiectate proiecțiile pe un șurub de sudură cu proiecție a feței proiectat cu precizie - cum ar fi un inel în jurul lui sau câteva mici denivelări - contează cu adevărat pentru a obține suduri consistente. Există modele standard care funcționează pentru cele mai comune utilizări, dar puteți obține și modele personalizate.

În suprafața personalizată de inginerie de precizie, șuruburile de sudură proeminente sunt calibrate și ajustate profesional pentru a se adapta cu precizie la diferite grosimi ale materialelor și standarde de rezistență. Chiar și atunci când se confruntă cu materiale dificile, cum ar fi aliajele de duritate ridicată și substraturile fragile, acestea pot asigura stabilitatea conexiunii și siguranța structurală pentru a răspunde nevoilor de inginerie personalizate.

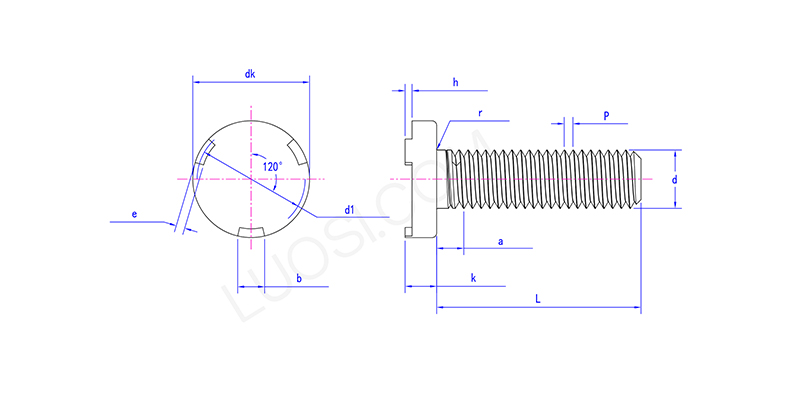

Lun	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.6	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r max	0.6	0.7	0.9	1.2
r min	0.2	0.25	0.4	0.4
un max	3.2	4	5	5

Precision Engineered Face Projection Welding Bolt

Inspecție și certificare de calitate

Pentru a obține suduri consistente cu șuruburi de sudură cu proiecție a feței proiectate cu precizie, păstrați suprafețele metalice de bază curate. Utilizați electrozi care sunt proiectați corect și în formă bună. Respectați cu atenție setările de sudare - curent, timp, presiune, timp de menținere. Și asigurați-vă că proiecțiile șurubului sunt consistente.

Efectuarea unor teste distructive regulate, cum ar fi testele de cuplu sau de forfecare, este importantă pentru a menține procesul sub control.
