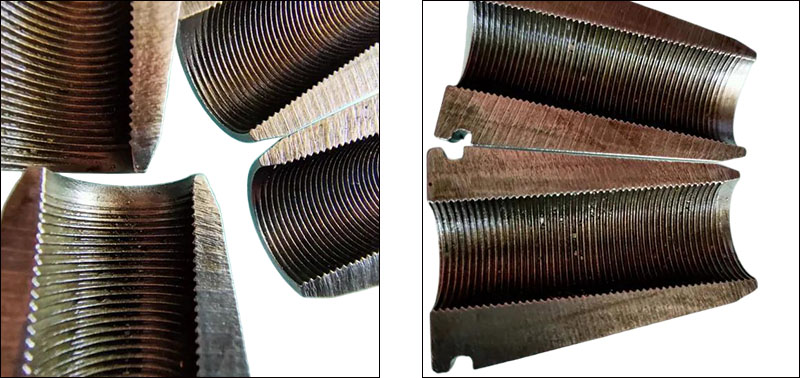

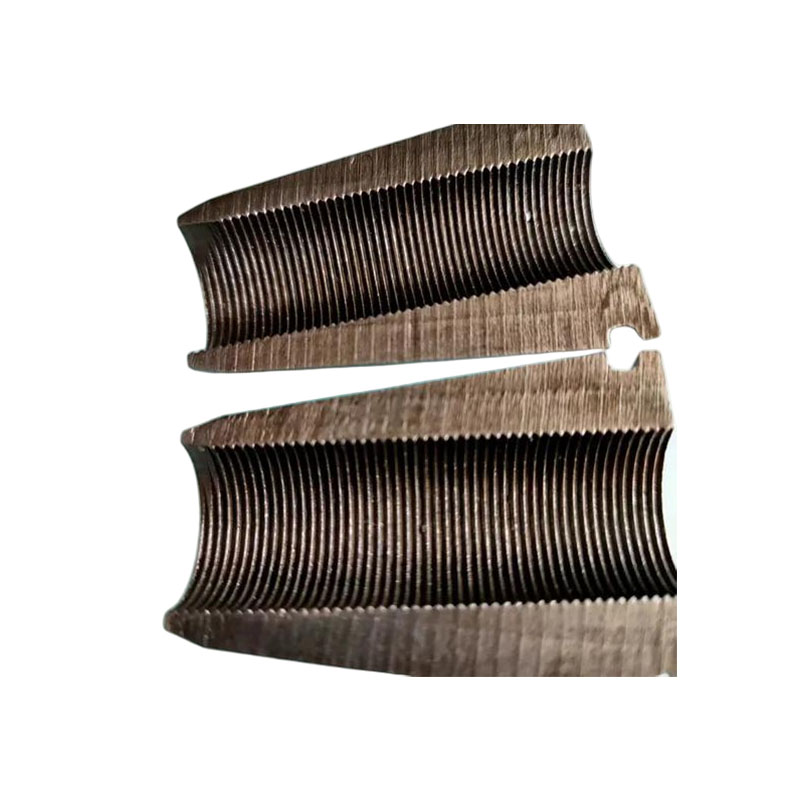

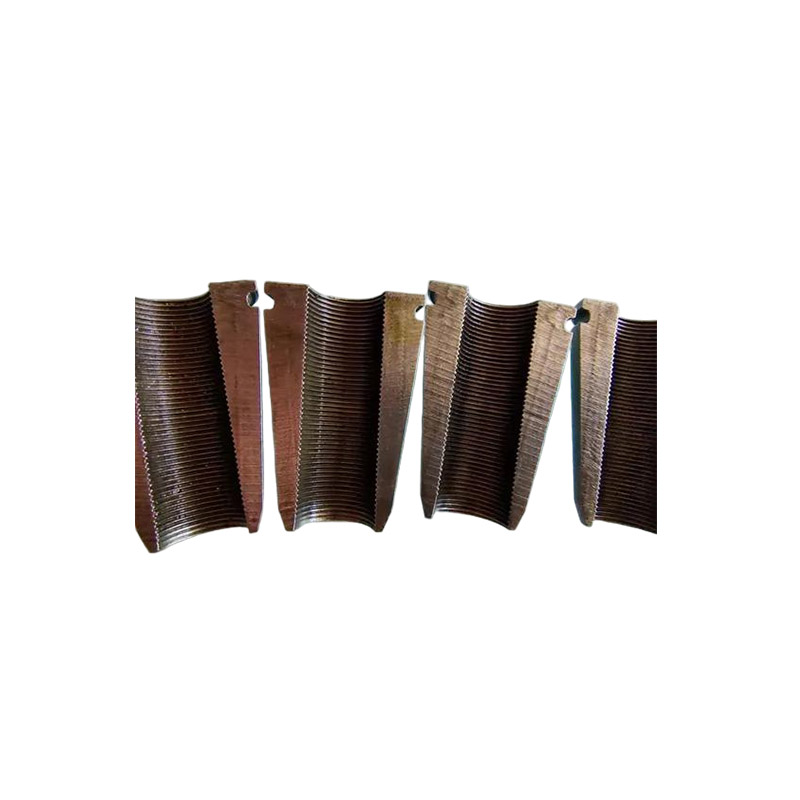

Pană de prindere a cablului de post-tensionare

Câmpuri de aplicare

Pana de prindere a cablului de post-tensionare sunt aproape componentele cheie în toate structurile din beton care necesită deschideri mari, capacitate portantă mare și durabilitate ridicată.

（1）Infrastructura de transport

• Proiecte de poduri (pentru drumuri, căi ferate, pasaje urbane)

• Tranzit feroviar (tren ușor, metrou)

• Porturi și docuri

Ancorați șuvițele de oțel precomprimate pentru a îmbunătăți capacitatea structurală de susținere și rezistența la fisuri și pentru a prelungi durata de viață.

（2）Arhitectură și inginerie civilă

• Clădiri înalte și super-înalte

• clădiri publice mari (locuri sportive, centre de convenții)

• Ateliere și depozite industriale

• Ridicarea obiectelor grele și armarea structurală

Pana de prindere a cablurilor de post-tensionare sunt utilizate în structuri critice care suportă sarcini uriașe și sunt, de asemenea, folosite în renovarea și consolidarea clădirilor existente.

(3) Instalații energetice și industriale

• Generarea energiei eoliene (ancorarea fundației turnurilor turbinelor eoliene)

• Centrale nucleare (structuri speciale, cum ar fi vasele de izolare)

• Rezervoare de stocare GNL (beton precomprimat la temperatură joasă)

• Fundațiile echipamentelor industriale mari

Pentru a le asigura stabilitatea sub sarcini ciclice, cum ar fi vânturile puternice

（4）Proiecte hidroelectrice și de conservare a apei

• Baraje și hidrocentrale

• Armare în pantă și tunel

• Inginerie subterană

Consolidați corpul barajului, masa de rocă a pantelor abrupte și tunelul din jurul stâncii pentru a preveni alunecările de teren și prăbușirile.

（5）Domenii speciale și emergente

• Armare geotehnică și fundație

• Reparații structurale și renovare

• Inginerie antimagnetică și anticorozivă

Aplicat la armarea fundației, înlocuirea lagărelor de pod, corectarea alinierii clădirii etc. În medii speciale, poate fi utilizat în combinație cu bare FRP (materiale compozite armate cu fibre).

Funcția de bază

Pana de prindere a cablului de post-tensionare este o componentă crucială de ancorare în structurile din beton precomprimat post-tensionat. Funcțiile sale de bază pot fi rezumate după cum urmează:

(1) Prinderea și ancorarea toroanelor de oțel

După ce tendoanele de pretensionare au fost tensionate, blocurile de pană strâng ferm firele de oțel (sau mănunchiurile de sârmă de oțel), împiedicându-le să se retragă sau alunecare și blocând forța de tensionare la capătul de ancorare.

（2）Transmiterea pretensionării către structura de beton

Pana de prindere a cablului de post-tensionare transferă tensiunea toroanelor de oțel către plăcile de ancorare, care apoi trec forța prin plăcile plăcuțelor de ancorare către componentele din beton, stabilind astfel precomprimarea eficientă pe termen lung în întreaga structură, sporind rezistența la fisurare, rigiditatea și capacitatea portantă a structurii.

（3）Realizarea „autoblocare” și „anti-slăbire”

Prin valorificarea caracteristicilor geometrice în formă de pană, se generează un efect de autoblocare între blocul de pană și orificiul conic al plăcii de ancorare atunci când este supusă forței - cu cât forța de tracțiune este mai mare, cu atât blocul de pană este mai strâns, asigurându-se astfel că structura nu se va slăbi în timpul perioadei de funcționare.
