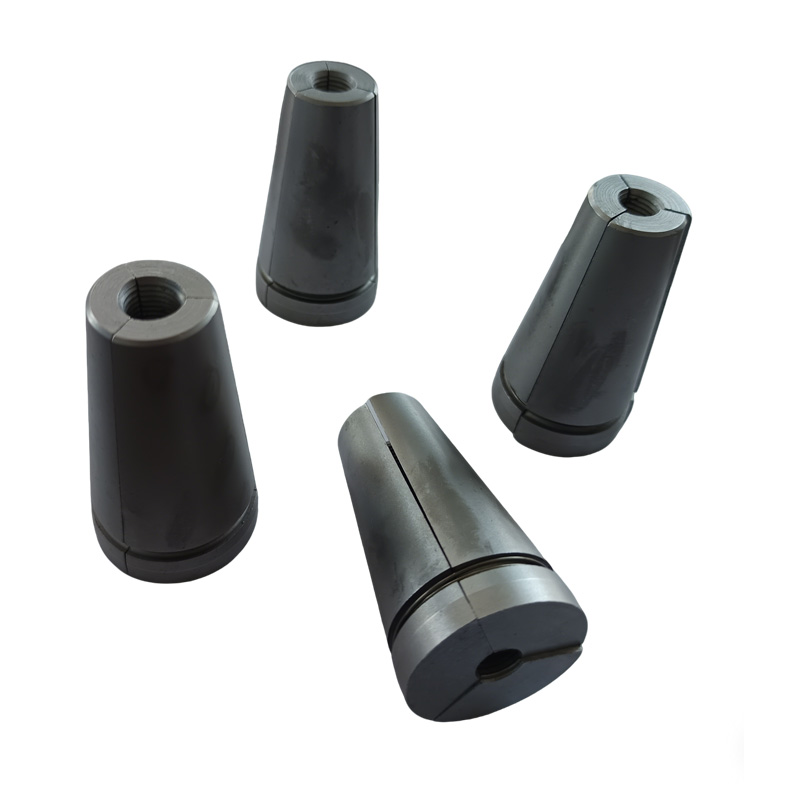

Pene de ancorare post-tensionare

Performanță cheie

Performanța penelor de ancorare post-tensionate determină în mod direct siguranța structurală și durabilitatea proiectelor majore, cum ar fi podurile și clădirile. Alegând Xiaoguo®, veți obține o garanție de încredere, care poate rezista la cele mai stricte standarde.

(1) Eficiența de ancorare a sarcinii statice

Coeficient de eficiență ηa ≥ 0,95

Dacă sistemul de ancorare poate utiliza eficient întreaga rezistență a șuvițelor de oțel

（2）Tensiune totală finală

εapu ≥ 2,0%

Măsoară ductilitatea sistemului de ancorare în starea finală pentru a preveni defectarea fragilă

（3）Performanță la oboseală

Nicio eroare după 2 milioane de cicluri de încărcare

Asigură că structura, cum ar fi podurile și turnurile de turbine eoliene, care sunt supuse unor sarcini dinamice pe termen lung, nu se va defecta din cauza oboselii.

（4） Pierderea prin frecare în zona de ancorare

Pierdere totală la deschiderea ancorei + deschiderea trompetei ≤ 6%

Reduce pierderea de pretensionare efectivă cauzată de frecare, afectând eficiența tensionării și controlul costurilor.

(5) Cantitatea de retragere a blocului de pană

Ancoră de retragere scăzută ≤ 0,5 mm; Ancoră obișnuită ≤ 6mm

Acest lucru afectează în mod direct precizia stabilirii precomprimarii. Cu cât retragerea este mai mică, cu atât pierderile de pretensionare în timpul instalării sunt mai mici.

(6) Cerințe de duritate:

Pene de ancorare post-tensionare: HRC 58-65; Placă de ancorare: HB ≥ 251

Asigurați-vă că suprafața pieselor este rezistentă la uzură și nu se va deforma sau prăbuși la presiune mare.

Clasificare

Penele de ancorare post-tensionate pot fi clasificate în mai multe tipuri. Principalele criterii de clasificare se bazează pe numărul de piese, forma dinților interni și forma conului exterior. Caracteristicile structurale și utilizările corespunzătoare

【1】numărul de piese

(1) Din două piese

Caracteristici structurale: Două plăci de prindere simetrice în formă de pană, atunci când sunt combinate, formează o gaură circulară în mijloc

Aplicații tipice: Ancoră de lucru permanentă, pentru utilizare o singură dată

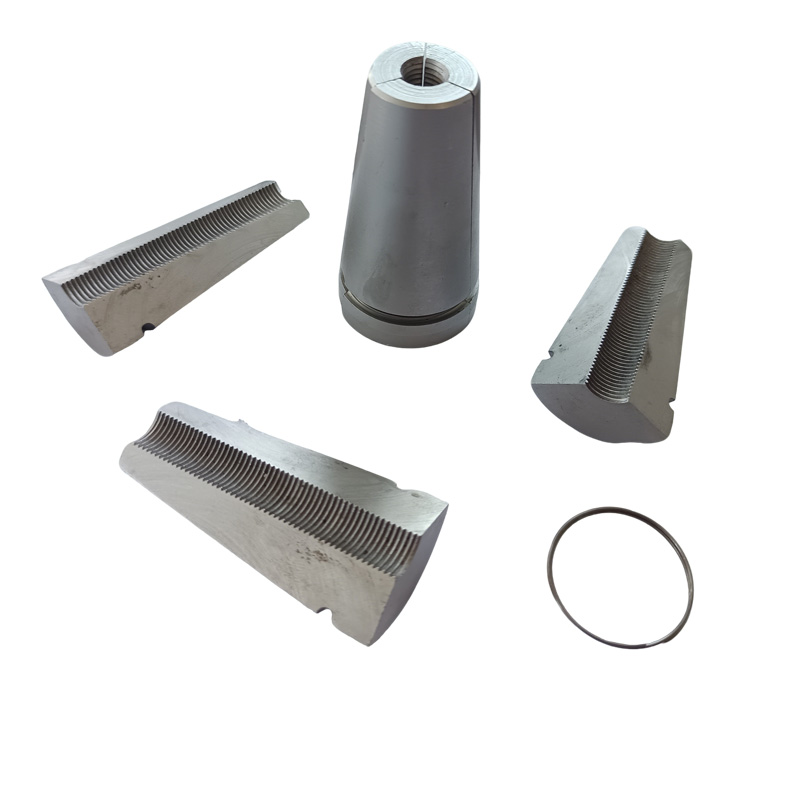

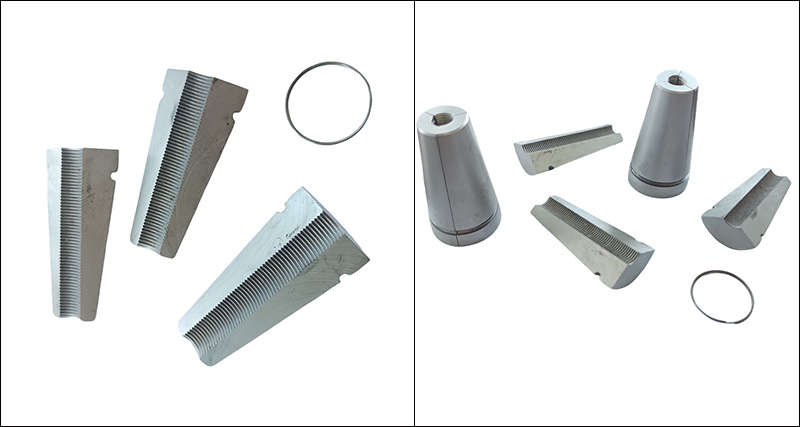

(2) Din trei piese

Caracteristici structurale: trei plăci de prindere în formă de pană împărțite uniform, cu goluri între ele, necesită o bobină de arc pentru coordonare

Aplicații tipice: Ancoră pentru scule, reutilizabilă

【2】forma dinților interni

(1) Dinți circulari

Caracteristici: Penele de ancorare Post Tension au mai mulți dinți circulari independenți proeminenti, cu vârfuri ascuțite.

Șuvițe de oțel aplicabile: toroane de oțel standard (structură 1×7)

(2) Filet spiralat

Caracteristici: Filet intern spiralat continuu

Șuvițe de oțel aplicabile: pachet de sârmă de oțel de înaltă rezistență sau armătură specială precomprimată

（3）Tip de combinație

Caracteristici: dinți circumferențiali + caneluri longitudinale

Șuvițe de oțel aplicabile: Îmbunătățește îndepărtarea așchiilor și performanța de cuplare

【3】forma conului exterior

（1）Suprafață conică unică

Caracteristicile suprafeței conice: întreaga suprafață are o singură conicitate (cea mai comună)

（2）Suprafață dublă conică

Caracteristicile suprafeței conice: Există o tranziție cu unghi mic lângă capătul mare, îmbunătățind distribuția forțelor

（3）Cu secțiune de ghidare

Caracteristicile suprafeței conice: o secțiune de ghidare cilindrică se extinde de la capătul mic, facilitând inserția inițială
