Pene de ancorare pentru prindere post-tension

Pentru achiziționarea în bloc de Pene de ancorare Xiaoguo® pentru prindere post-tensionată, oferim dimensiuni nestandard, logo-uri de marcă gravate cu laser și ambalaje personalizate. Putem furniza produse potrivite, de la găuri simple la 55 de găuri de blocuri de ancorare, îndeplinind toate cerințele specifice ale diferitelor proiecte de inginerie.

Trimite o anchetă

Descriere produs

Principiul de lucru

Principiul de funcționare al penelor de ancorare pentru prindere post-tensiune se bazează pe două mecanisme: autoblocare cu pană și transmitere a forței de frecare.

(1) Compoziția sistemului

Un sistem complet de ancorare constă de obicei din:

Șuvițe de oțel (tendoane de pretensionare): Ele suportă forța de tensionare.

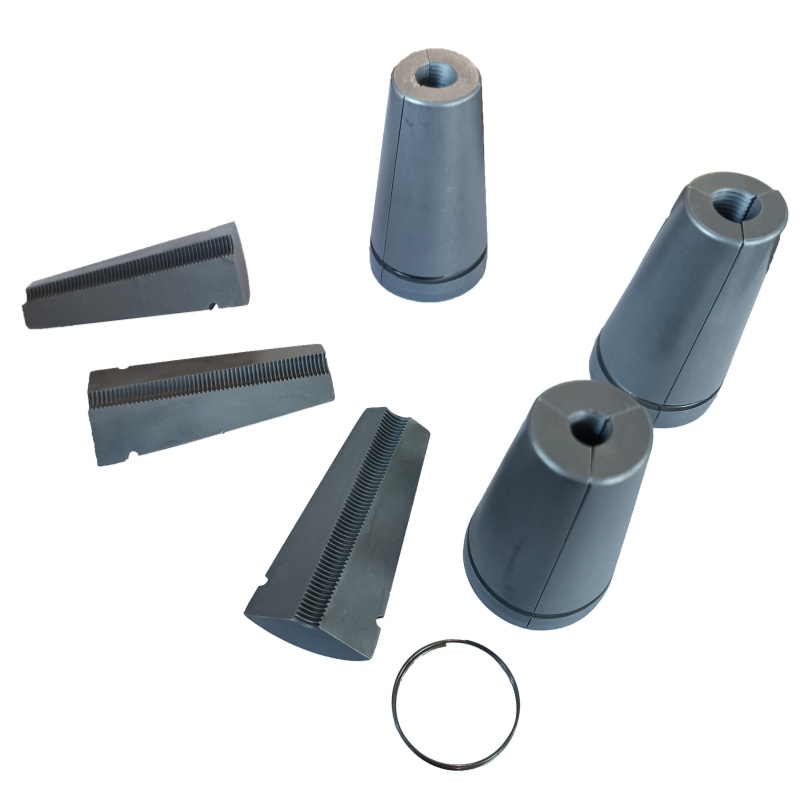

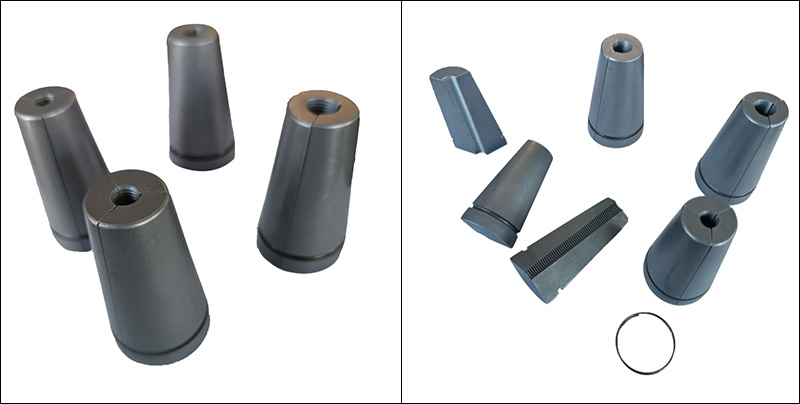

Pene (plăci de prindere): Compuse din două sau trei piese, formând o unitate de prindere conică, cu creste pe suprafața interioară.

Plăci de ancorare: Cu găuri conice, unghiul conului găurii se potrivește cu unghiul conului exterior al penei (de obicei, aproximativ 6°55′).

Tampoane de ancorare: Transferați presiunea pe beton și joacă un rol de sprijin local.

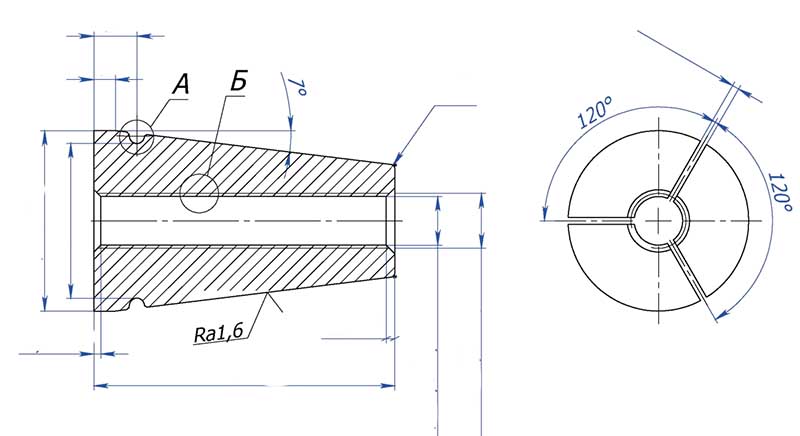

Anchor Wedges for Post Tension Griping

（2）Procesul de lucru

Etapa de tensionare: Cricul de tensionare întinde firele de oțel. În acest moment, Penele de ancorare pentru prindere post-tensiune nu sunt încă complet fixate, iar firele de oțel se pot mișca liber.

Etapa de fixare: Odată ce forța de tensiune proiectată este atinsă, cricul hidraulic se retrage pentru a descărca. Datorită contactului dintre suprafața conică exterioară a blocului de pană și peretele interior al găurii conice a plăcii de ancorare, se generează o presiune pozitivă.

Formare cu autoblocare: forța de contracție a șuviței de oțel face ca presiunea dintre blocul de pană și peretele găurii conice să crească brusc. Când forța de frecare este egală sau mai mare decât forța de contracție a toronului de oțel, se formează un echilibru static între blocul de pană și toronul de oțel, precum și între blocul de pană și placa de ancorare. Toronul de oțel este apoi blocat în siguranță.

Reținerea precomprimarii: Ulterior, tensiunea toroanelor de oțel este transferată în întregime la elementul de beton prin Penele de ancorare pentru prindere post-tensiune - placă de ancorare - suport de ancorare.

(3) Stare de autoblocare

Dacă pana poate obține o autoblocare fiabilă depinde de relația dintre unghiul panei (unghiul conului) și coeficientul de frecare. Teoretic, condiția de autoblocare este:

Jumătate din unghiul conului (α/2) ≤ arctan(μ)

Unde μ este coeficientul de frecare dintre pană și orificiul con al plăcii de ancorare.

（4）Funcția modelului dinților

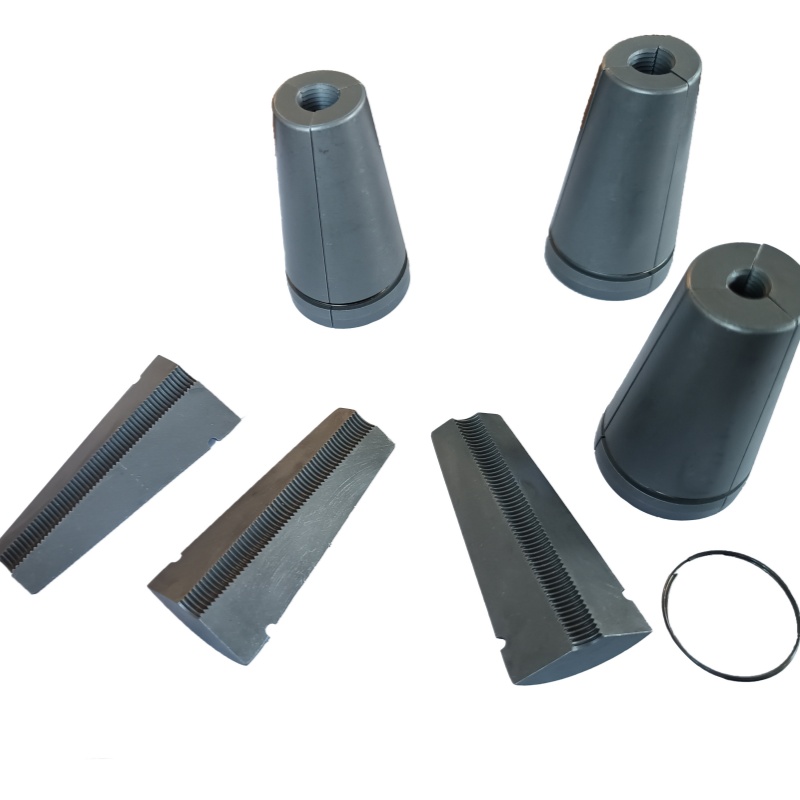

Modelele dinților ascuțiți de pe suprafața interioară a blocului de pană sunt unul dintre modelele cheie. În timpul proceselor de tensionare și ancorare, modelele dinților se vor încorpora în micile gropi de pe suprafața toroanelor de oțel, rezultând încadrarea mecanică.
