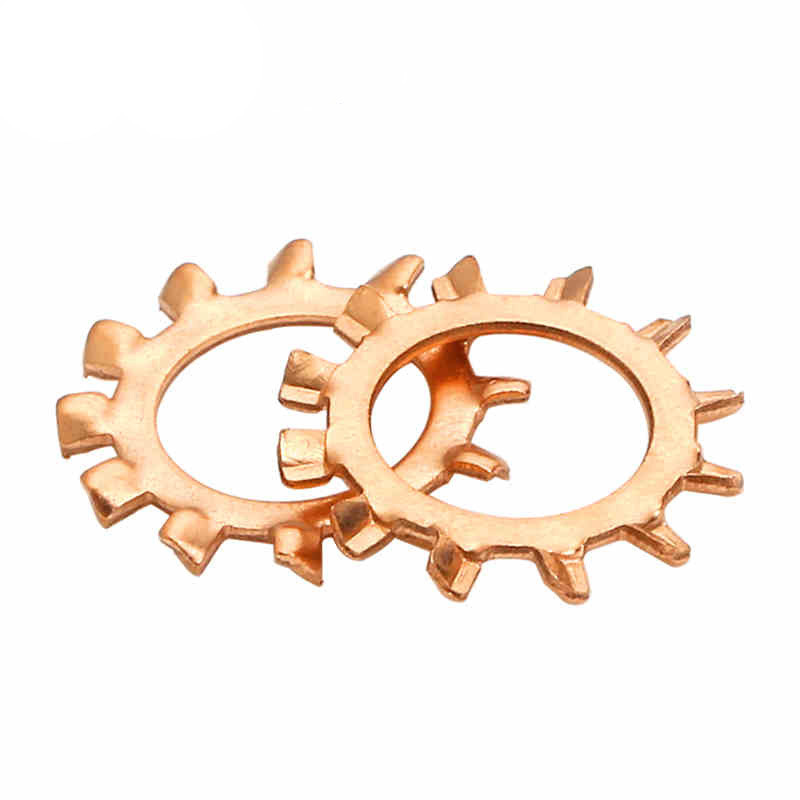

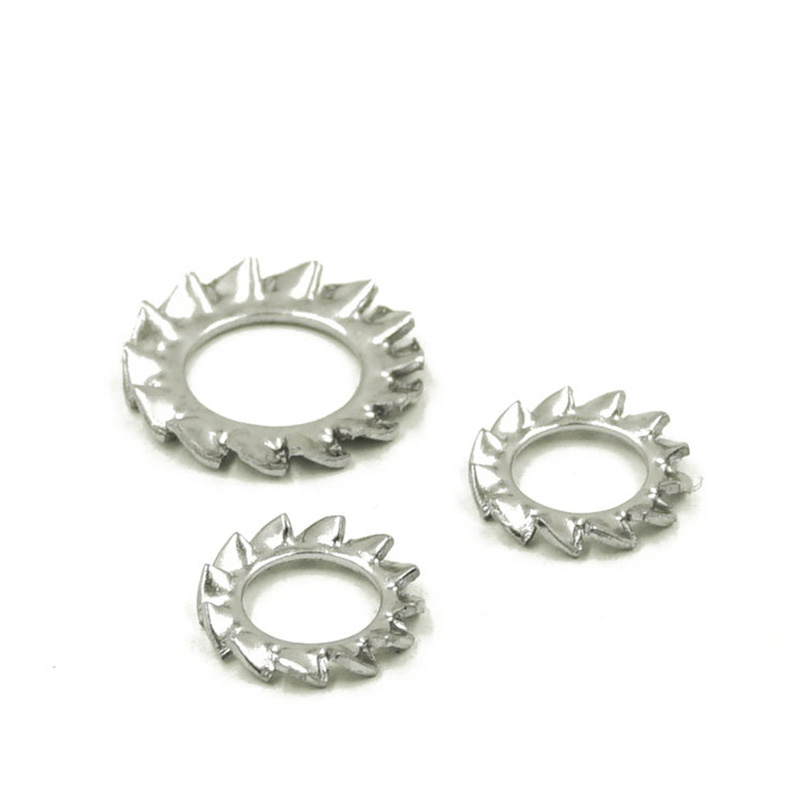

Șaibe de blocare dințate exterioare

Achiziționați șaibe de blocare dintate dintate exterioare Xiaoguo®, care sunt foarte potrivite pentru elementele de fixare de dimensiuni mari. Dinții exteriori ai șaibelor vor oferi o zonă de blocare mai mare atunci când sunt utilizați cu elemente de fixare de dimensiuni mari, rezultând un efect mai fiabil.

Trimite o anchetă

Descriere produs

Tipurile de șaibe de blocare dintate cu dinte exterioare sunt clasificate în principal pe baza unor aspecte precum structura formei dintelui, rezistența portantă și funcțiile speciale.

(1) DIN 6798

Standardul DIN 6798 este cea mai utilizată specificație pentru șaibe de blocare dintate cu dinte exterioare și constă în principal din trei forme:

①Inel de blocare exterior zimțat

Dinții se află pe inelul exterior și sunt aranjați într-o manieră suprapusă, oferind cea mai mare zonă de contact.

②Inel de blocare zimțat interior

Dinții sunt pe inelul interior și sunt potriviți pentru șuruburi cu cap mic.

③Inel de blocare conic cu nervuri

Structură conică, unghi de 90°

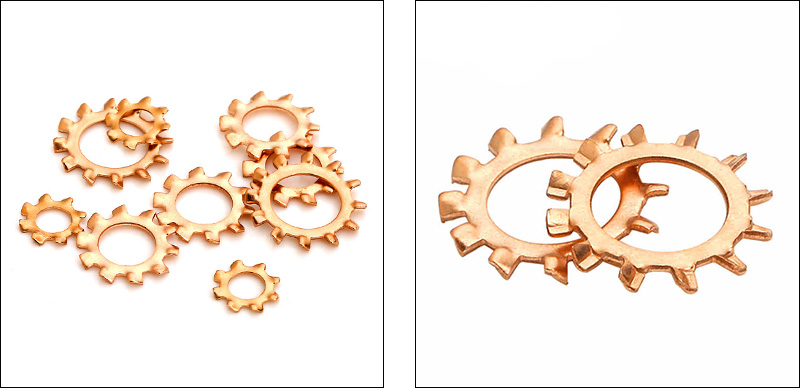

Outer Serrated Toothed Lock Washers

（2）BW vs EOW

Conform clasificării rezistenței la sarcină, șaibe de blocare dintate cu zimțuri exterioare sunt împărțite în tip standard și tip rezistent.

① Tip standard BW

Are adâncime obișnuită a dinților, se potrivește utilizării industriale normale și lucrărilor de asamblare obișnuite. Utilizări comune: produse electronice, mașini generale, echipamente de automatizare.

② Tip EOW Heavy Duty

Vine cu dinți mai adânci și performanță mai bună anti-slăbire, potrivit pentru locuri cu vibrații mari și încărcături grele. Utilizări obișnuite: piese auto, mașini cu vibrații mari, proiecte de construcții și structuri din oțel.

(3) Funcție specială

①Suprapunerea EOW

O structură dentară specială suprapusă, special concepută pentru aplicații cu cuplu relativ slab. În comparație cu tipul de dinți extern obișnuit, este potrivit pentru suprafețe de susținere neuniforme, are o zonă de contact mai mare și este propice pentru distribuția sarcinii.

②Bandă mare/îngustă

În conformitate cu cerințele diferitelor spații de aplicare, (RDEFL/RDIFL) și (RDIFS) sunt furnizate pentru a satisface cerințele variabile ale zonei de contact.

③Șaibă cu dinți dublu RDD

Atât suprafețele interioare, cât și cele exterioare sunt zimțate, potrivite pentru aplicații în care sunt necesare cerințe mai mari anti-slăbire.

FAQ

（1）Săibele de blocare dintate dintate exterioare sunt eficiente împotriva vibrațiilor mari?

Da, garnitura dentara externa este mai potrivita pentru mediile cu vibratii mari decat garnitura dentara interna, deoarece are o suprafata de contact mai mare intre dinti si o angrenare mai profunda.

（2）Vor deteriora dinții materiale moi precum aluminiul sau plasticul?

Asta e corect. Dinții ascuțiți vor săpa în materiale mai moi și vor lăsa lovituri sau chiar crăpături. Pentru piesele din aluminiu, puteți pune o șaibă plată între șaiba de blocare și piesa de prelucrat pentru a juca un rol de tamponare. În ceea ce privește piesele din plastic, nu utilizați direct șaibe de dinți externi. Este mai bine să alegeți șaibe dentare interne sau să folosiți o șaibă plată mai mare.

（3）Care este duritatea tipică a șaibelor de blocare cu dinte din oțel din oțel cu arc?

După tratamentul termic, duritatea este de obicei HRC 40–50 (aproximativ 400–530 HV).

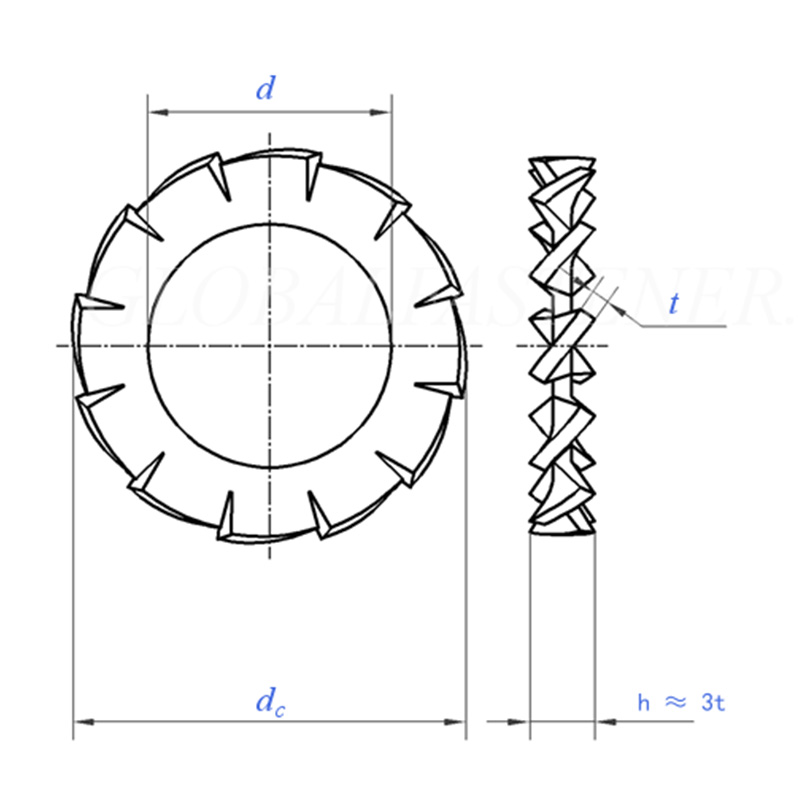

Outer Serrated Toothed Lock Washers

Dimensiune		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = dimensiune nominală	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=dimensiune nominală	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Numărul de dinți	min	9	9	9	9	10	11	11	12	14	14
la 1000 de unități kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pentru diametrul nominal al filetului		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Dimensiune		10.5	13	15	17	19	21	23	25	28	31
d	min = dimensiune nominală	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=dimensiune nominală	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Numărul de dinți	min	16	16	18	18	18	20	20	20	22	22
la 1000 de unități kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pentru diametrul nominal al filetului		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
