Șaibă de blocare exterioară zimțată

Șaiba de blocare zimțată exterioară produsă de fabrica Xiaoguo® are o rezistență excelentă la șocuri și performanță anti-slăbire. Când sunt utilizați, dinții externi vor fi încorporați în capul șurubului și pe suprafața piesei de prelucrat, prevenind astfel slăbirea șurubului.

Trimite o anchetă

Descriere produs

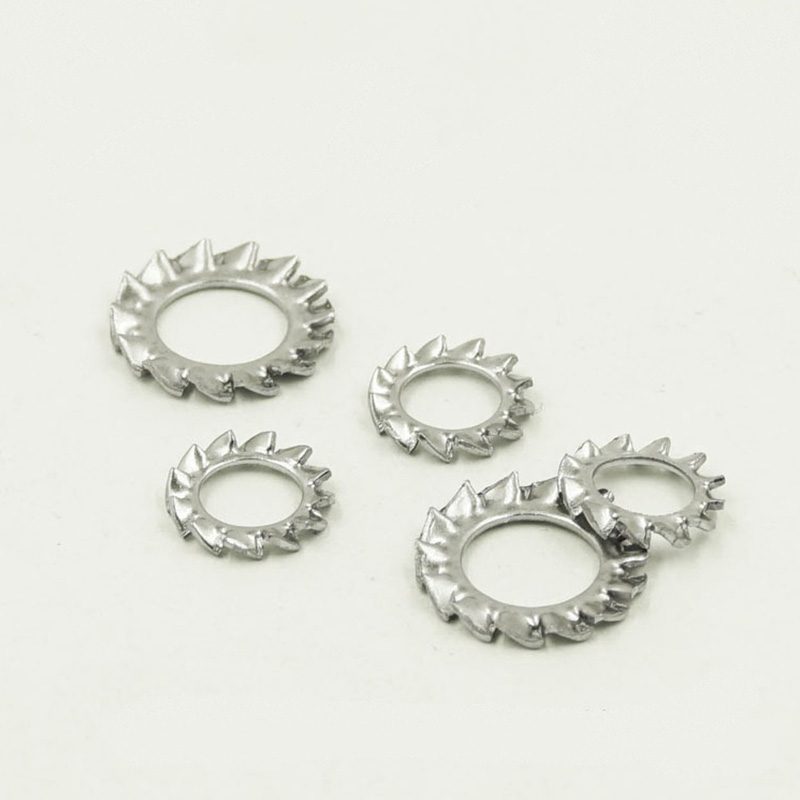

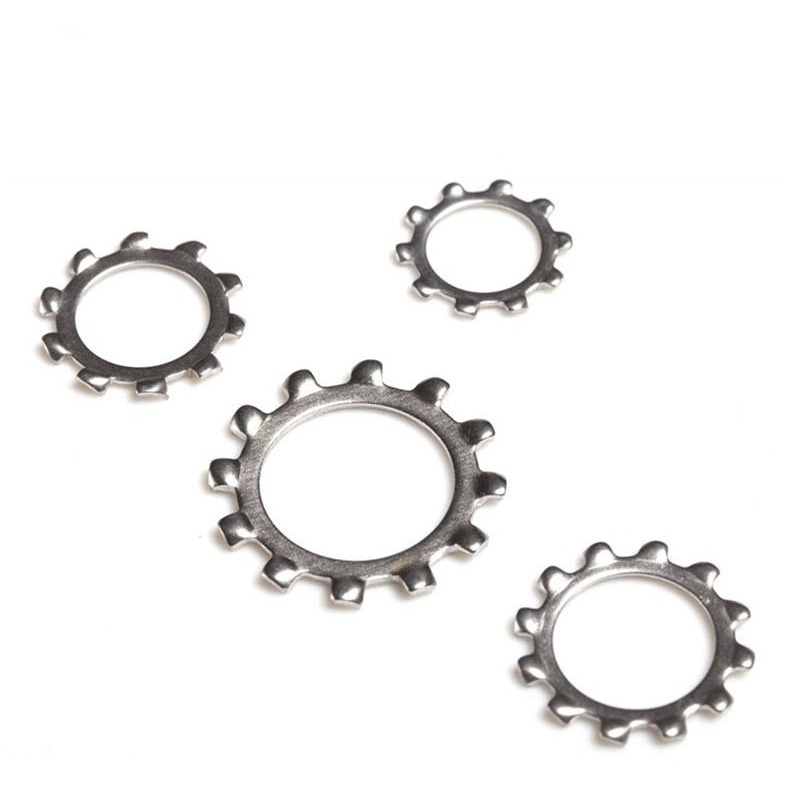

Şaibe de blocare zimtate exterioare sunt garnituri anti-slăbire cu dinţi în jurul marginii exterioare. Dinții se întind radial din cercul exterior al șaibei.

Când strângeți șuruburile sau piulițele, acești dinți exteriori se prind de suprafața piesei. Mărește frecarea și formează o blocare mecanică, astfel încât dispozitivul de fixare nu se va desprinde ușor.

În comparație cu șaibe de blocare a dinților interni, stilul dinților externi se potrivește mai bine pieselor cu o dimensiune exterioară mai mare. Distribuie presiunea uniform și oferă un efect de blocare constant. Garnitura dentară internă este utilizată în principal sub capetele șuruburilor mai mici, în timp ce șaiba de blocare zimțată exterioară este utilizată în principal sub piulițe sau pentru elementele de fixare cu capete mai mari.

Principiul de funcționare

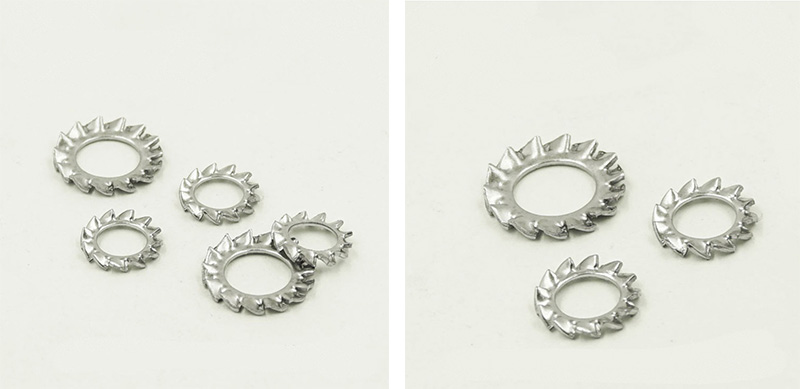

Outer Serrated Lock Washer

Principiul de funcționare al șaibei de blocare zimțate exterioare este de fapt destul de simplu. Se bazează în principal pe două lucruri:

（1）Dinții se înfundă direct în suprafața de contact.

Acest tip de șaibă are un cerc de dinți ascuțiți pe marginea sa exterioară. Când strângeți șuruburile sau piulițele, dinții sunt apăsați în două suprafețe de atingere: partea inferioară a capului șurubului sau a piuliței și suprafața piesei instalate.

După ce dinții se scufundă, funcționează ca un inel de ghimpe sub dispozitiv de fixare. Dacă șurubul începe să se slăbească în mod natural, acești dinți îl țin strâns și îl opresc să se rotească.

（2）Șaiba în sine oferă elasticitate.

Șaiba de blocare zimțată exterioară nu este complet plată; are un anumit grad de elasticitate de la sine. După ce a fost strâns, acesta este aplatizat, dar materialul dorește întotdeauna să revină la forma inițială, astfel încât exercită continuu o forță ascendentă. Această forță crește frecarea dintre filete, făcând șurubul mai puțin probabil să se slăbească.

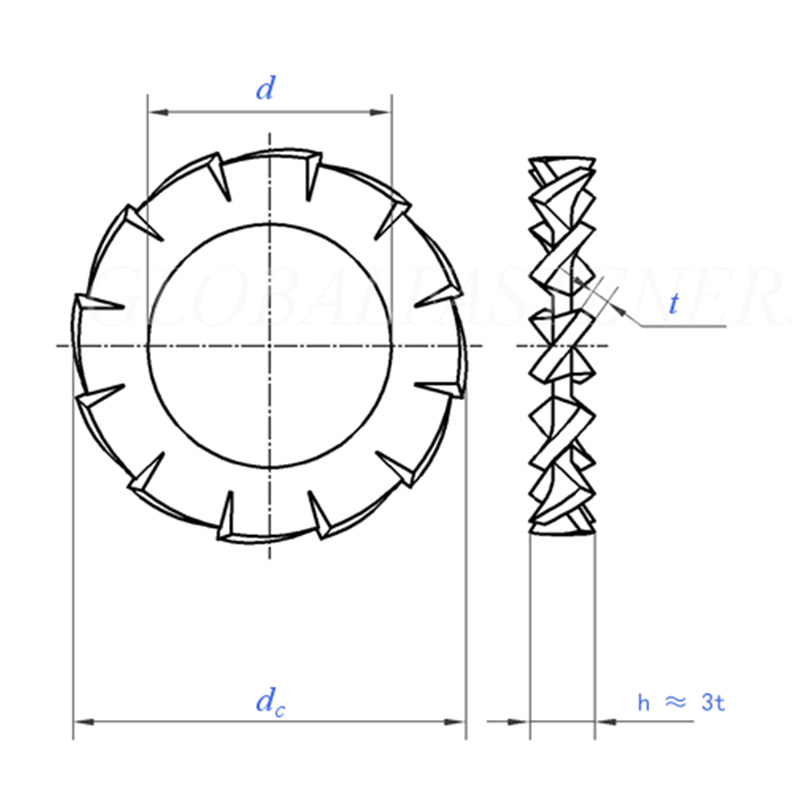

Outer Serrated Lock Washer

Dimensiune		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = dimensiune nominală	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=dimensiune nominală	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Numărul de dinți	min	9	9	9	9	10	11	11	12	14	14
la 1000 de unități kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pentru diametrul nominal al filetului		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Dimensiune		10.5	13	15	17	19	21	23	25	28	31
d	min = dimensiune nominală	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=dimensiune nominală	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Numărul de dinți	min	16	16	18	18	18	20	20	20	22	22
la 1000 de unități kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pentru diametrul nominal al filetului		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1）Care este diferența dintre șaibe de blocare zimtate exterioare și șaibe de blocare cu dinți interni?

Versiune cu dinți externi: Dinții sunt așezați pe cercul exterior, se potrivește elemente de fixare cu capete relativ mari.

Versiunea dinților interni: Dinții sunt pe cercul interior, cu o margine exterioară netedă. Acest stil se potrivește perfect cu șuruburile cu capete mici.

(2) Oferiți mostre pentru testare?

Da. Mostrele de inventar de dimensiuni standard sunt gratuite (costul de transport este suportat de client), iar timpul de livrare este de 2-5 zile.

(3) Care este MOQ-ul și timpul de livrare pentru comanda în vrac?

Pentru specificațiile standard, MOQ este în general 1.000 - 5.000 de bucăți per specificație. Termenul de livrare este de aproximativ 15 - 25 de zile. Acoperirea din oțel inoxidabil sau Dacromet poate dura puțin mai mult.
