M3 dintări exterioare Șaibe de blocare

Șaibe de blocare M3 cu dintări externe produse de fabrica Xiaoguo® au o bună reutilizare. Dacă dinții exteriori ai șaibelor sunt ușor uzați după utilizare, aceștia pot fi reutilizați în locuri necritice, în funcție de situație.

Trimite o anchetă

Descriere produs

Deși șaibe de blocare M3 cu dintări externe au dimensiuni mici, are o gamă largă de aplicații. Cu structura sa compactă, forța de blocare fiabilă și conductivitatea, joacă un rol important în multe domenii.

（1）Roboți, mașini de precizie

Fixare cu șuruburi pentru echipamente de înaltă precizie și cu vibrații ridicate, cum ar fi articulațiile roboților industriali, suporturile pentru motor și modulele liniare

(2) Electronice de larg consum

Cadrul telefoanelor mobile, suporturile motoare ale dronelor, structurile de suport pentru dispozitivele VR/AR, structurile interne ale controlerelor de joc etc., toate aceste puncte de conectare de mare rezistență și miniaturizate.

（3）Noua industrie energetică

Șaibe de blocare cu dintări externe M3 sunt utilizate în scenarii cheie în stațiile de încărcare, cum ar fi modulele electrice, modulele de acumulatori de stocare a energiei și invertoarele fotovoltaice, unde este necesară rezistența la coroziune și rezistența la vibrații.

(4) Mobilă și rechizite de birou

Măsuri anti-slăbire pentru legătura dintre baza și spătarul scaunelor de birou, rafturi metalice, vitrine, corpuri de iluminat etc. în timpul proceselor de demontare și asamblare

（5）Echipamente optice și fotografice

Mecanismele de reglare internă, suporturile pentru lentile, elementele de fixare pan-tilt etc. ale instrumentelor de precizie au nevoie de conexiuni de dimensiuni mici și de înaltă rezistență

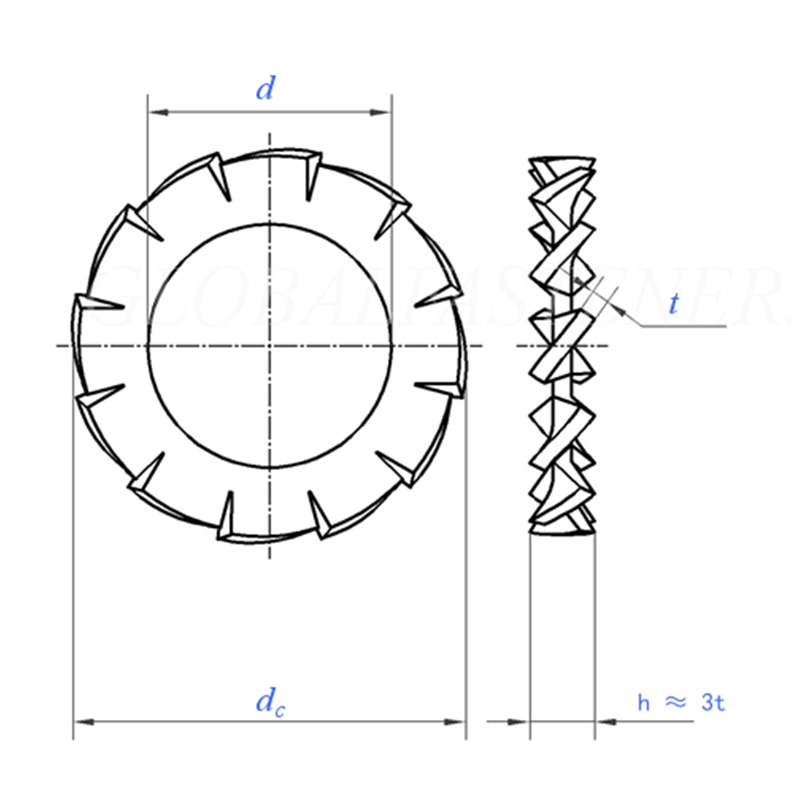

M3 External serrations Lock Washers

Dimensiune		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = dimensiune nominală	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=dimensiune nominală	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Numărul de dinți	min	9	9	9	9	10	11	11	12	14	14
la 1000 de unități kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pentru diametrul nominal al filetului		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Dimensiune		10.5	13	15	17	19	21	23	25	28	31
d	min = dimensiune nominală	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=dimensiune nominală	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Numărul de dinți	min	16	16	18	18	18	20	20	20	22	22
la 1000 de unități kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pentru diametrul nominal al filetului		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Puncte forte de bază

Șaibe de blocare M3 cu dintări externe pot fi utilizate în atât de multe scenarii, în principal datorită mai multor caracteristici puternice.

（1）Anti-vibrații și anti-slăbire

Șaibe de blocare cu dinte exterioare M3 sunt un instrument profesional pentru rezistența la vibrații. Structura sa dinților externi este concepută special pentru a „preveni slăbirea elementelor de fixare într-un mediu vibrat”, în special în echipamentele cu sarcini dinamice și mișcare continuă.

(2) Împământare electrică

Dinții ascuțiți pot pătrunde cu ușurință în stratul de oxid sau învelișul de pe suprafața metalică, creând o cale electrică stabilă.

(3) Prietenos cu spațiul

Pentru interiorul echipamentelor de precizie, șaibe de blocare M3 cu dintări externe pot fi instalate direct sub capul dispozitivului de fixare, ocupând aproape niciun spațiu suplimentar.

（4）Sunt disponibile opțiuni de material

Oamenii pot alege diferite materiale în funcție de mediul specific de aplicare. Oțelul pentru arc are o rezistență ridicată, iar oțelul inoxidabil este rezistent la rugină, făcându-l potrivit pentru diferite scenarii.

M3 External serrations Lock Washers
