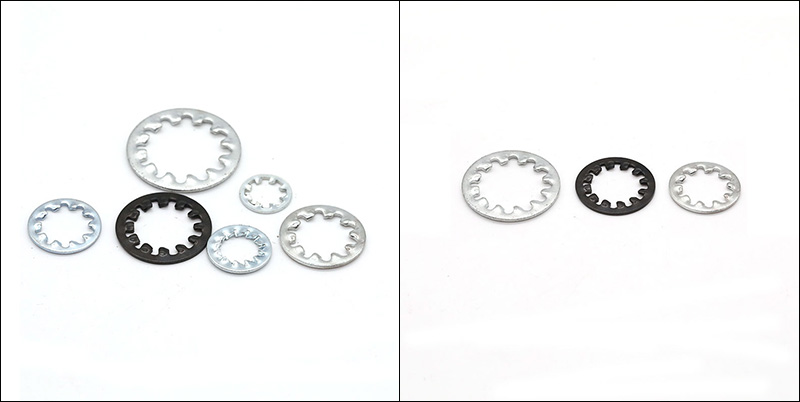

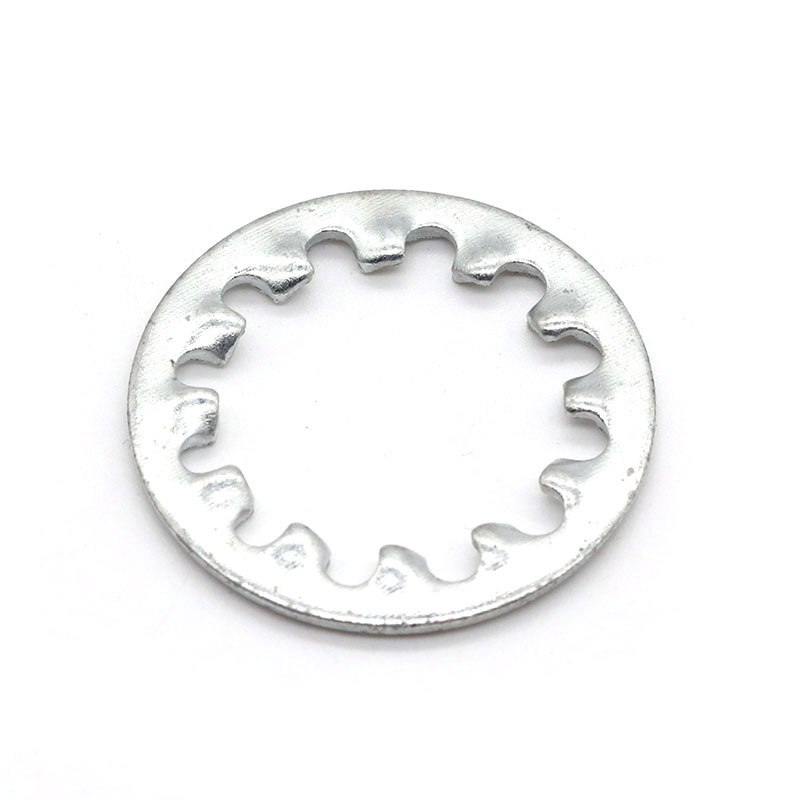

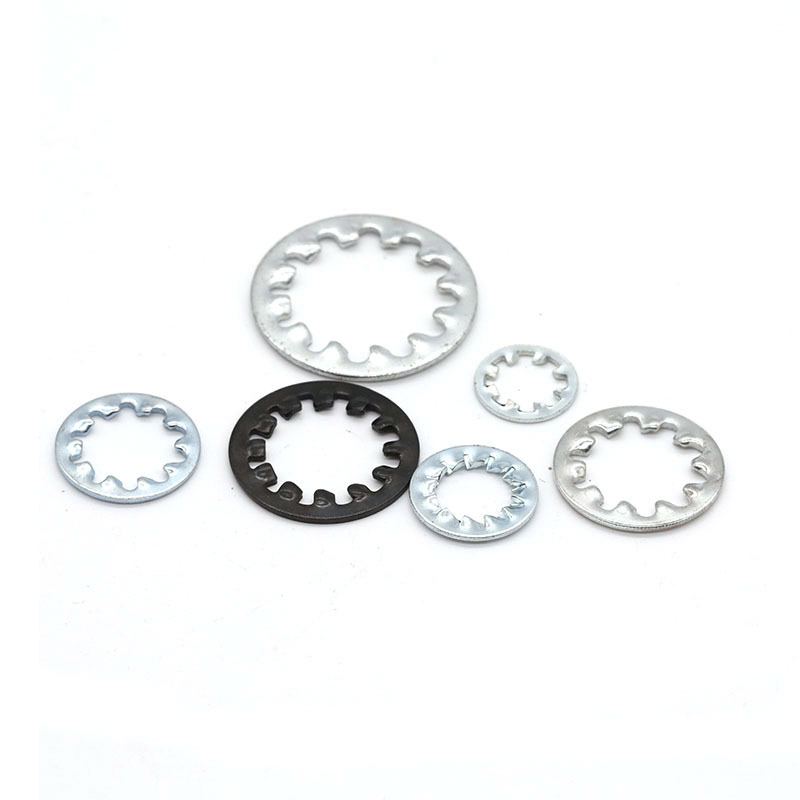

Șaibe de blocare cu dinți interni

Șaibe de blocare cu dinți interni sunt împărțite în principal în tip standard (Tip AW) și tip greu (Tip IOW). Diferența de bază dintre ele constă în adâncimea și rezistența formei angrenajului.

（1）Tastați AW

Caracteristica de bază: Adoptarea unui design de angrenaj intern mai dens pentru a distribui sarcina

Principiul de blocare: Prin creșterea numărului de puncte de contact în timpul mușcăturii, frecarea este utilizată pentru a preveni slăbirea.

Materiale preferate: oțel carbon convențional sau oțel inoxidabil economic (cum ar fi SUS304)

Capacitate portantă: Potrivit pentru încărcătură medie și mică, fixare ușoară

Cost: tip economic

Aplicație tipică: șaibe de blocare de tip AW cu dinți interni sunt potrivite pentru circuite electronice, plăci PCB, aparate de uz casnic, panouri de instrumente și alte dispozitive cu sarcină ușoară.

（2）Tastați IOW

Caracteristica de bază: Dinții sunt mai adânci, mai ascuțiți și mai groși, cu o forță de mușcătură mai mare.

Principiul de blocare: Prin utilizarea vârfurilor dinților pentru a „prinde și a mușca” suprafața metalică, se generează forță mecanică de blocare.

Material: Fabricat din oțel cu arc de 65Mn, duritate HRC 39-50

Performanță la sarcină: Potrivit pentru medii de lucru cu sarcină mare și vibrații severe

Caracteristică de cost: valoare excelentă pentru performanță fiabilă

Aplicație: șaibe de blocare IOW cu dinți interni sunt ideale pentru piesele grele. Utilizat pe scară largă pe șasiu și motoare de automobile, mașini industriale și echipamente de ridicare pentru construcții.

Mai simplu spus, pe care să alegeți între AW standard și IOW pentru sarcini grele se rezumă în principal la efortul de lucru asupra șuruburilor. Pentru utilizări cu sarcini ușoare, cum ar fi electronice și aparate de uz casnic, tipul AW obișnuit este suficient și mai ușor de buget.

Pentru situații cu vibrații sau impact puternice, cum ar fi mașini și mașini industriale mari, alegeți tipul IOW pentru sarcini grele pentru a menține îmbinările șuruburilor fixate.

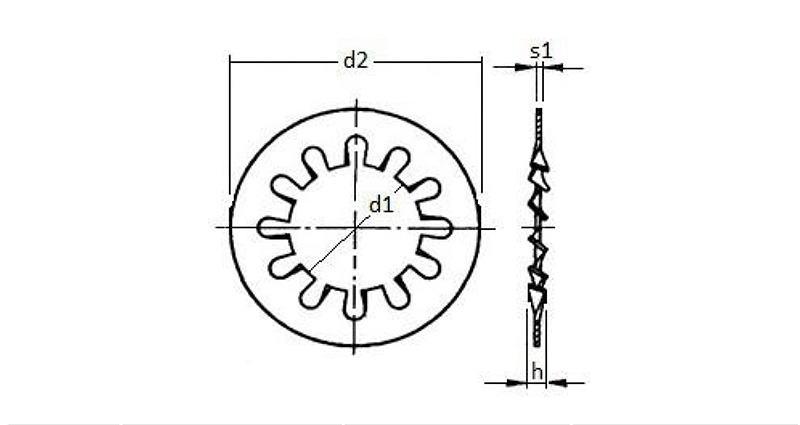

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Informațiile și desenele furnizate sunt doar de referință

Poate vrei să știi

（1）Ce stil ar trebui să folosesc pentru instalarea motoarelor auto?

Vă sugerăm să utilizați șaibe de blocare a dinților interni IOW. Funcționează excelent pentru a opri șuruburile să se slăbească.

（2）Aveți versiuni din oțel inoxidabil pentru ambele stiluri?

Sigur. Ambele tipuri AW și IOW pot fi furnizate în oțel inoxidabil, cum ar fi calitatea A2/304 și A4/316.

（3）Care este diferența de duritate între tipurile IOW și AW?

Șaibele standard AW din oțel carbon au de obicei o duritate de HRC 35-45. Versiunea de rezistență grea din oțel carbon IOW este mai dură, cu duritate în general de la HRC 42 la 50.
