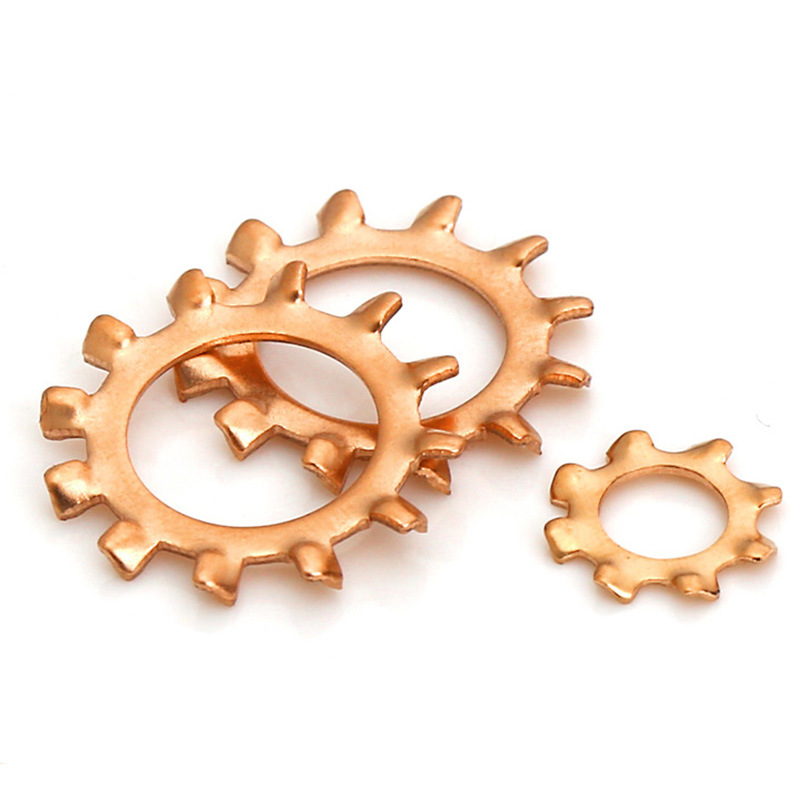

Șaibe de blocare cu dinți zimțați

Șaibe de blocare cu dinți zimțați de la fabrica Xiaoguo® sunt compacte și ușor de depozitat și funcționează bine în spații înguste de instalare. Vă sugerăm să plasați comenzi în vrac, ceea ce face păstrarea stocului mai ușoară și vă aduce, de asemenea, prețuri unitare mai bune.

Trimite o anchetă

Descriere produs

1） Trebuie să folosesc o cheie dinamometrică când instalez șaibe de blocare cu dinți zimțați?

Este foarte recomandat de utilizat. Doar strângeți conform cuplului standard recomandat pentru șuruburi sau piulițe.

（2）Cum putem împiedica garnitura să zgârie suprafața piesei de prelucrat?

Dinții înșiși vor mușca suprafața și nici cele mai mici zgârieturi nu pot fi evitate complet.

（3）Ce se va întâmpla dacă șaiba este strânsă prea mult?

Strângerea excesivă va aplatiza complet dinții, determinând ca șaiba să își piardă elasticitatea și efectul anti-slăbire să scadă brusc.

（4） Trebuie să curăț suprafața înainte de a instala șaibe de blocare cu dinți zimțați?

Da. Uleiul, pilitura de fier, stratul de vopsea sau de oxid de pe capul șurubului/baza piuliței și suprafața piesei de prelucrat trebuie îndepărtate.

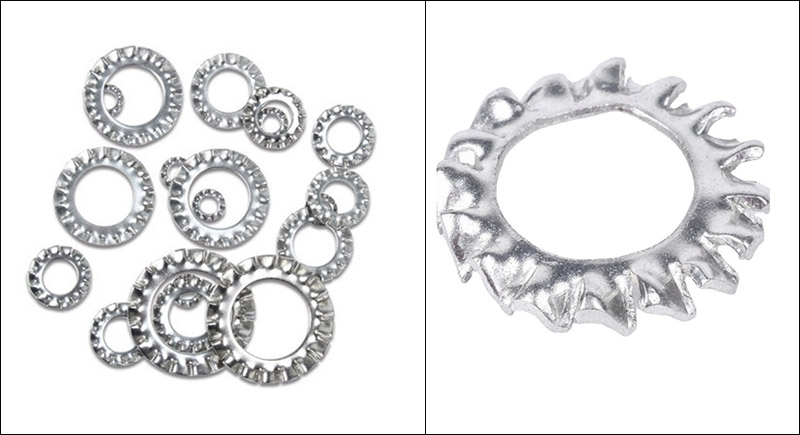

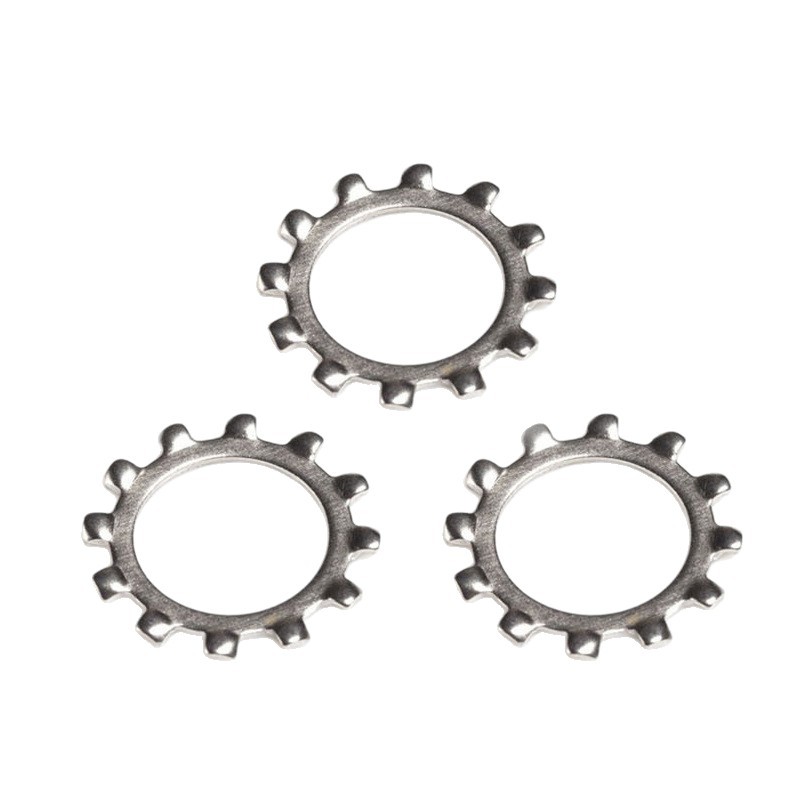

Lock Washers with Serrated Toothed

Instalarea corectă a șaibelor de blocare cu dinți zimțați este crucială pentru asigurarea efectului anti-slăbire și a conductivității electrice.

(1) Curățați suprafețele de contact

Îndepărtați uleiul, pilitura de fier, straturile de vopsea sau de oxid de pe fundul șuruburilor sau piulițelor și de pe suprafețele pieselor de prelucrat.

（2）Confirmați direcția spălării (cel mai important)

Suprafața dintelui trebuie să fie orientată spre suprafața de contact a capului șurubului sau a piuliței, iar suprafața plană trebuie să fie orientată spre exteriorul piesei de prelucrat.

Inversarea instalării va avea ca rezultat: Dinții nu se pot cupla, pierzând complet funcția anti-slăbire.

(3) Instalați șaiba. Așezați șaibe de blocare cu dinți zimțați sub capul șurubului sau a piuliței și mențineți-o aliniată în mijlocul șurubului.

(4) Strângeți mai întâi manual Răsuciți șurubul sau piulița cu mâna până când șaiba atinge ușor suprafața piesei. Dinții nu vor mușca complet în acest moment.

(5) Strângeți cu cuplu standardUtilizați o cheie dinamometrică pentru a strânge șurubul și piulița conform cerințelor standard de cuplu.

(6) Verificați după instalare Dacă este utilizat pentru împământare electrică, testați rezistența dintre șurub și piesa de prelucrat cu un multimetru după strângere pentru a garanta o conductivitate stabilă. Valoarea rezistenței ar trebui să fie aproape de 0 Ω.

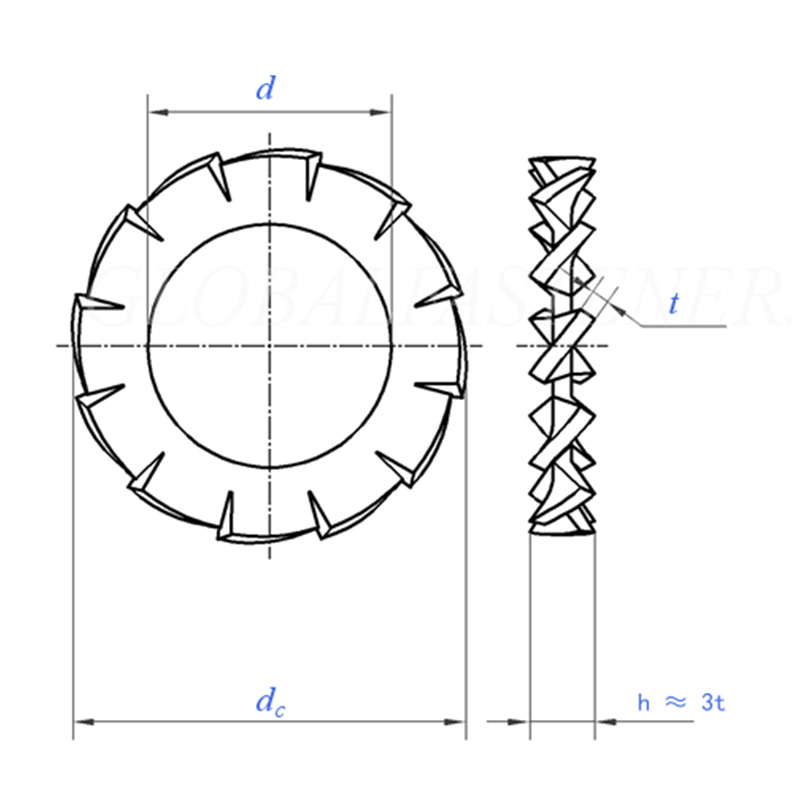

Lock Washers with Serrated Toothed

Dimensiune		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = dimensiune nominală	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=dimensiune nominală	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Numărul de dinți	min	9	9	9	9	10	11	11	12	14	14
la 1000 de unități kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pentru diametrul nominal al filetului		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Dimensiune		10.5	13	15	17	19	21	23	25	28	31
d	min = dimensiune nominală	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=dimensiune nominală	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Numărul de dinți	min	16	16	18	18	18	20	20	20	22	22
la 1000 de unități kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pentru diametrul nominal al filetului		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
