Piulițe de sudură cu flanșă hexagonală

Producătorul chinez Xiaoguo® Piulițe de sudură cu flanșă hexagonală este fabricat din oțel aliat de înaltă calitate de grad 10.9, cu procesare precisă. Rezistența sa la tracțiune depășește 1000 MPa. Punctele de sudare sunt stabile, capacitatea portantă este mare și se poate obține un raport de testare.

Trimite o anchetă

Descriere produs

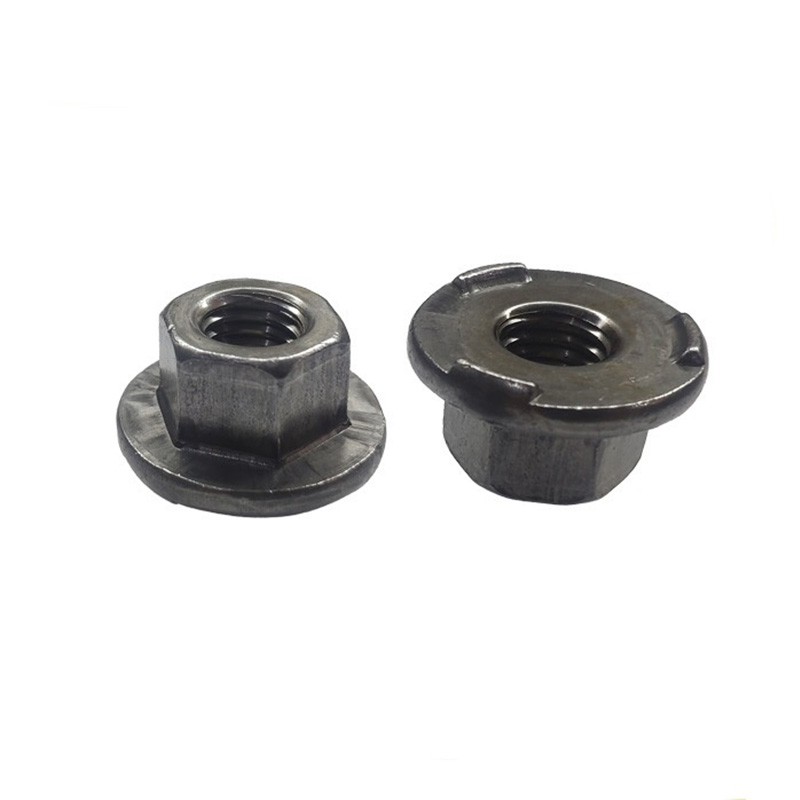

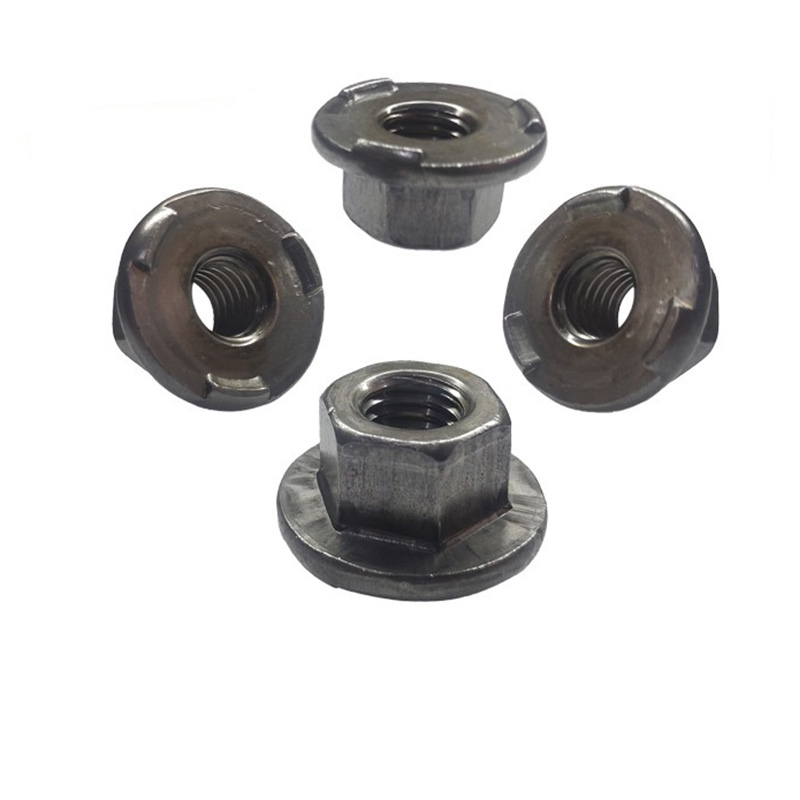

Piulițele de sudură cu flanșă hexagonală sunt un element de fixare special cu o flanșă circulară în partea de jos și o formă hexagonală în partea de sus. Suprafața inferioară a flanșei are de obicei trei proeminențe de sudură (sau numite boșe). Această piuliță este sudată ferm pe tabla prin sudură prin rezistență (sudura boss) după topirea proeminențelor, realizându-se astfel o legătură filetată permanentă.

În comparație cu piulițele de sudură obișnuite, piulițele de sudură cu flanșă hexagonală încorporează o suprafață de flanșă, care poate înlocui șaibe plate pentru a distribui presiunea și a proteja componentele din tablă subțire împotriva strivirii. În același timp, designul capului hexagonal face convenabil utilizarea cheilor standard sau duble pentru asamblarea șuruburilor. Acest produs este utilizat pe scară largă în scenariile de conectare filetată a structurilor subțiri din tablă, cum ar fi caroserii auto, carcase de electrocasnice, dulapuri electrice și echipamente mecanice.

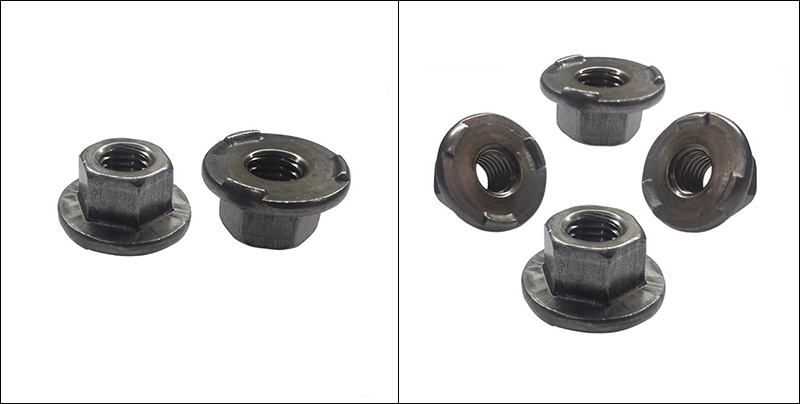

Hexagon Flange Weld Nuts

Caracteristici structurale de bază

Designul structural al piulițelor de sudură cu flanșă hexagonală este centrat în jurul a trei obiective cheie: „sudare fiabilă, poziționare precisă și asamblare convenabilă”. Caracteristicile structurale de bază pot fi rezumate după cum urmează:

（1）Cap hexagonal

Forma: hexagon regulat. Dimensiunile laturilor opuse respectă toleranțele standardului ISO/DIN.

Funcție: Poate fi strâns cu ușurință folosind o cheie cu cap deschis sau o priză, fără a fi nevoie de unelte speciale.

Avantaj: Compatibil cu piulițele hexagonale obișnuite, facilitând asamblarea și întreținerea la fața locului.

(2) Baza flansei

Forma: Suprafața flanșă mărită

Funcție: Mărește zona de contact cu piesa de prelucrat, distribuie presiunea și previne deformarea materialului subțire.

Înlocuiți șaibe plate și reduceți numărul de componente și etapele de asamblare.

Avantaje: Îmbunătățește fiabilitatea conexiunii și reduce costurile totale.

（3）Proiecții de sudură

Aceasta este cea mai importantă caracteristică care diferențiază piulițele de sudură cu flanșă hexagonală de piulițele obișnuite cu flanșă.

Caracteristică	Descriere
Cantitate	Designul standard constă din 3 piese, distribuite uniform la 120° de-a lungul suprafeței inferioare a flanșei.
Formă	Cu vârf sferic sau conic, cu vârf neted și rotunjit, fără margini ascuțite.
Înălţime	0,5 - 0,8 mm (reglabil în funcție de grosimea materialului de bază)
Funcţie	① În timpul sudării prin rezistență, proeminențele se topesc mai întâi, formând un miez topit stabil;② Se realizează centrarea automată în trei puncte pentru a preveni deplasarea sudurii; ③ Atunci când nu este în proces de sudare, piesa de prelucrat poate fi menținută temporar pe loc, facilitând poziționarea liniei de producție automată.
Avantaje	Pătrunderea sudurii este uniformă, precizia de poziționare este mare și este potrivită pentru sudarea automată robotizată.

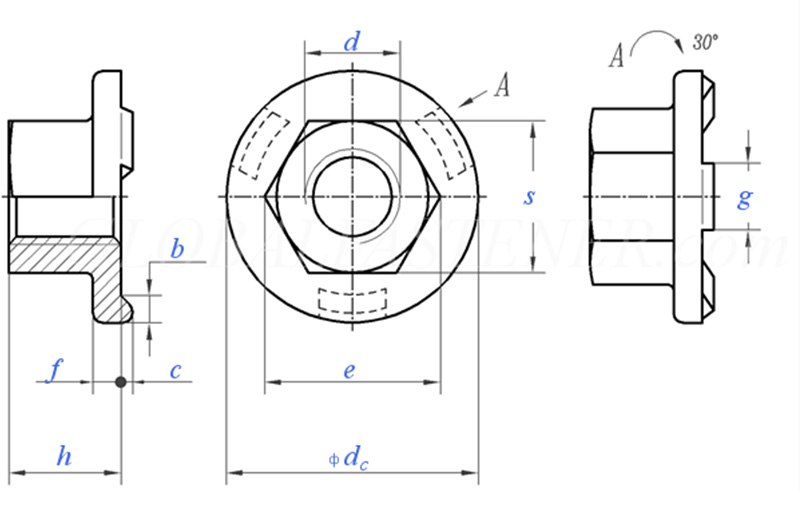

Hexagon Flange Weld Nuts

Dimensiunea firului			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Pas grosier al filetului		0.8	1	1.25	1.5	1.75	2	2
P	Pas fin al filetului		/	/	/	/	15	1.5	1.5
C	Dimensiunea nominală	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Dimensiunea nominală	±0,25	1.7	2	2.5	3	3	4	4
g	Dimensiunea nominală	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max=dimensiune nominală		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
la 1000 de unități kg			/	5.7	12.2	21.8	29.4	45.8	/
