6 Piuliță de sudură hexagonală de proiecție cu flanșă

Furnizorul și producătorul din China Xiaoguo® 6 piuliță hexagonală de sudură cu flanșă este produsă printr-un proces precis de îndreptare la rece, asigurând puncte de sudură uniforme și calitate uniformă a sudurii. Fabrica are o eficiență ridicată a producției, iar rata de calificare a produsului este de până la 99,8%, ceea ce poate satisface nevoile de achiziție pe scară largă ale clienților.

Trimite o anchetă

Descriere produs

Cum se utilizează 6 piulițe de sudură hexagonală de proiecție cu flanșă?

Utilizarea corectă a piuliței de sudură hexagonală cu 6 proeminențe cu flanșă implică trei etape: pregătirea înainte de sudare, operația de sudare și inspecția după sudare și asamblarea șuruburilor.

【1】Pregătirea înainte de sudare

（1）Confirmați specificațiile piulițelor

Verificați dacă specificațiile filetului, gradele de performanță și tratamentele de suprafață sunt în concordanță cu designul. Utilizarea unor specificații incorecte va duce la nepotrivirea corectă a șuruburilor sau la o rezistență insuficientă la sudare.

（2）Inspectați materialul de bază

Materialul de bază trebuie să fie un metal sudabil (cum ar fi oțel cu conținut scăzut de carbon, oțel galvanizat, oțel inoxidabil etc.), cu o grosime în intervalul recomandat pentru piuliță (de obicei, 0,8 până la 3,0 mm)

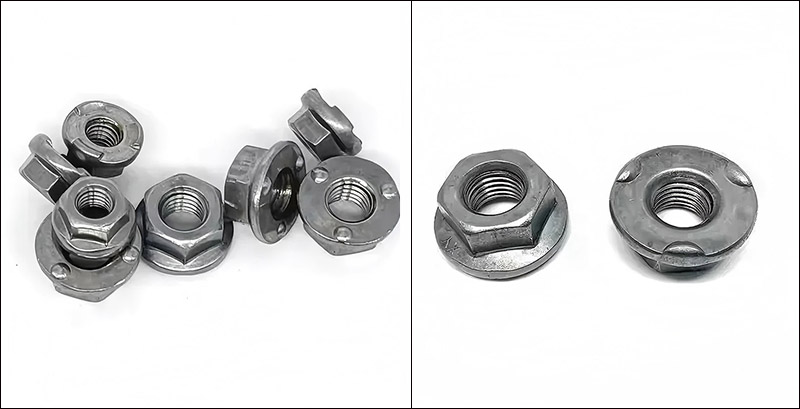

6 Projection Hex Weld Nut with Flange

【2】Operațiune de sudare

（1）Sudare manuală (pentru piese unice sau loturi mici)

Așezați piulița de sudură hexagonală cu 6 proiecții cu flanșă pe știftul de poziționare al electrodului inferior, cu suprafața flanșei îndreptată în jos și proeminențele în contact cu piesa de prelucrat.

Acoperiți piesa de prelucrat (materialul de bază) peste piuliță, astfel încât proeminențele piuliței să intre în contact strâns cu piesa de prelucrat.

Porniți aparatul de sudură, coborâți electrodul superior, aplicați presiune și porniți alimentarea.

Mențineți presiunea pentru o perioadă scurtă (reținerea presiunii), determinând solidificarea miezului topit.

Ridicați electrodul și scoateți piesa de prelucrat.

（2）Sudare automată (lot mare)

Folosind o masă vibrantă pentru alimentarea automată, piulițele sunt trimise în camera inferioară de poziționare a electrodului.

Roboții sau benzile transportoare mută piesele de prelucrat la stația de sudare.

Procesul de sudare este controlat de PLC, iar parametrii sunt monitorizați în timp real.

Descărcare automată după sudare.

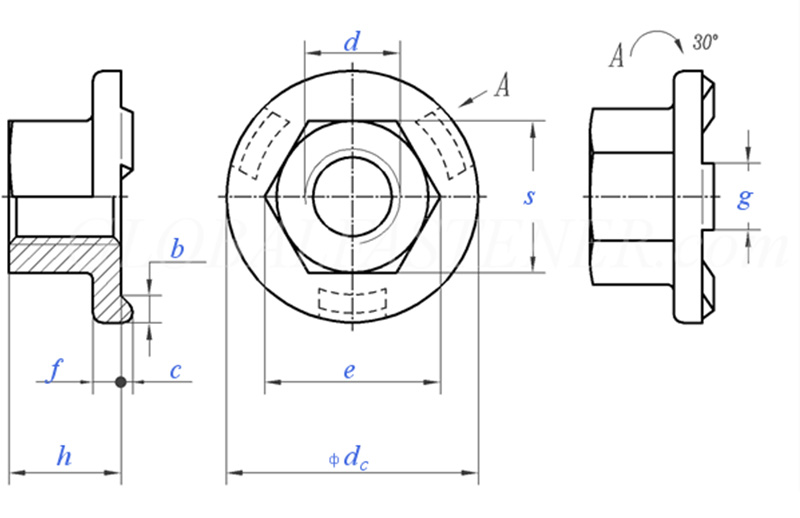

6 Projection Hex Weld Nut with Flange

Dimensiunea firului			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Pas grosier al filetului		0.8	1	1.25	1.5	1.75	2	2
P	Pas fin al filetului		/	/	/	/	15	1.5	1.5
C	Dimensiunea nominală	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Dimensiunea nominală	±0,25	1.7	2	2.5	3	3	4	4
g	Dimensiunea nominală	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max=dimensiune nominală		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
la 1000 de unități kg			/	5.7	12.2	21.8	29.4	45.8	/

【3】Inspecție post-sudare

（1）Aspect: Prin inspecție vizuală, verificați dacă piulița nu este înclinată și flanșa este strâns atașată de piesa de prelucrat.

（2）Ecartamentul de filet: Folosiți un calibre de filet pentru a testa, calibrul de filet trece fără probleme, iar ecartamentul de oprire se oprește.

（3）Test de cuplu: Aplicați cuplu piuliței sudate folosind o cheie dinamometrică. Piulița nu se rotește, iar punctul de sudură nu se rupe.

【4】Ansamblul elementelor de fixare

După ce sunt fixate cele 6 piulițe de sudură hexagonale de proiecție cu flanșă, acestea pot fi folosite pentru instalarea șuruburilor.

（1）Alinierea filetului: În primul rând, folosiți mâinile pentru a înșuruba șurubul în 2 până la 3 ture. Odată ce se confirmă că este neted, atunci utilizați un instrument.

（2）Cuplu de strângere: Folosiți o cheie dinamometrică și controlați cuplul conform specificațiilor.

(3) Dezasamblare: Poate fi dezasamblat cu ușurință folosind o cheie obișnuită.
