Șaibe de blocare conice zimtate din dinți externi

Preîncărcare arc conic

Șaibe de blocare conice zimtate din dinți externi au o formă de vas de mică adâncime (conică) în stare liberă și au o anumită înălțime naturală.

Când a început operația de strângere, șaiba a fost împinsă în locaș, iar structura conică a fost aplatizată treptat.

Șaiba aplatizată, în ciuda faptului că este comprimată, se străduiește întotdeauna să revină la forma sa conică inițială, generând astfel în mod continuu o forță elastică axială.

Această forță elastică acționează între capul șurubului și piesa de prelucrat, menținând o preîncărcare constantă pentru filet și compensând micile goluri cauzate de dilatarea termică, uzura sau deformarea materialului.

Blocare mecanică a dintelui extern

Există un rând de dinți radiali ascuțiți pe circumferința exterioară a șaibelor de blocare conice zimtate pentru dinte extern.

Când șaiba este aplatizată, acești dinți exteriori mușcă suprafața piesei de prelucrat, creând mai multe angajări mecanice.

După ce dinții mușcă, este echivalent cu adăugarea rezistenței anti-rotație între șaibă și piesa de prelucrat.

Acest mecanism de blocare mecanică poate rezista în mod eficient slăbirii cauzate de vibrații, șocuri și sarcini dinamice.

Potrivire înclinată înclinată

Suprafața conică a șaibelor de blocare conice cu dinte extern se potrivește cu suprafața conică a capului șurubului standard înfundat.

După instalare, șaiba este introdusă complet în locașul piesei de prelucrat, iar capul șurubului este la nivelul sau puțin mai jos decât suprafața piesei de prelucrat.

Acest lucru asigură că suprafața de asamblare este netedă și plană, fără nicio proeminență și nu provoacă disconfort la atingere, nu interferează cu alte componente și nu afectează îmbinarea dintre dinți și piesa de prelucrat.

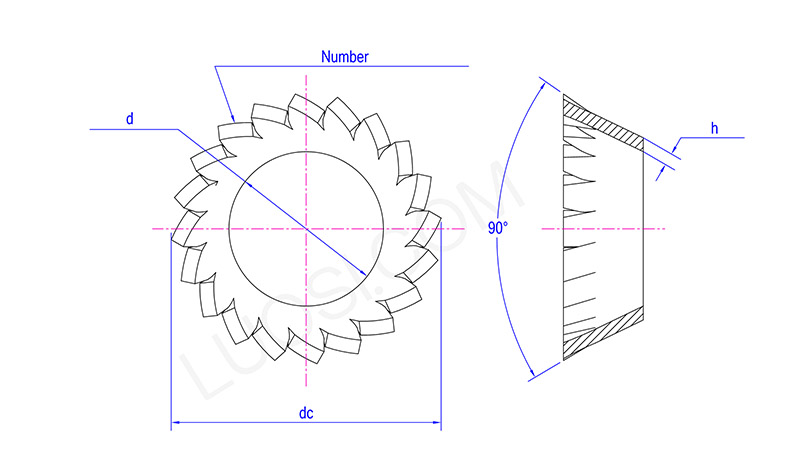

Lun	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Număr de Număr de dinți min	10	12	12	14	14	16	18	20	26	28	30

Răspuns la întrebările frecvente

（1） Duritatea și cuplul sunt stabile?

Toate șaibe de blocare conice zimtate cu dinți externi sunt realizate cu tratament termic. Duritatea, elasticitatea și cuplul de blocare sunt menținute stabile pentru comenzile de loturi.

(2) Oferiți mostre gratuite?

R: Putem oferi mostre standard gratuite, cumpărătorul trebuie să suporte doar costul de transport.

（3） Care este MOQ-ul dumneavoastră pentru dimensiunile standard și personalizate?

Dimensiunile standard acceptă comenzile de probă mici. Articolele personalizate non-standard au nevoie de MOQ mic, acceptăm comandă de mostre și producție în masă.
