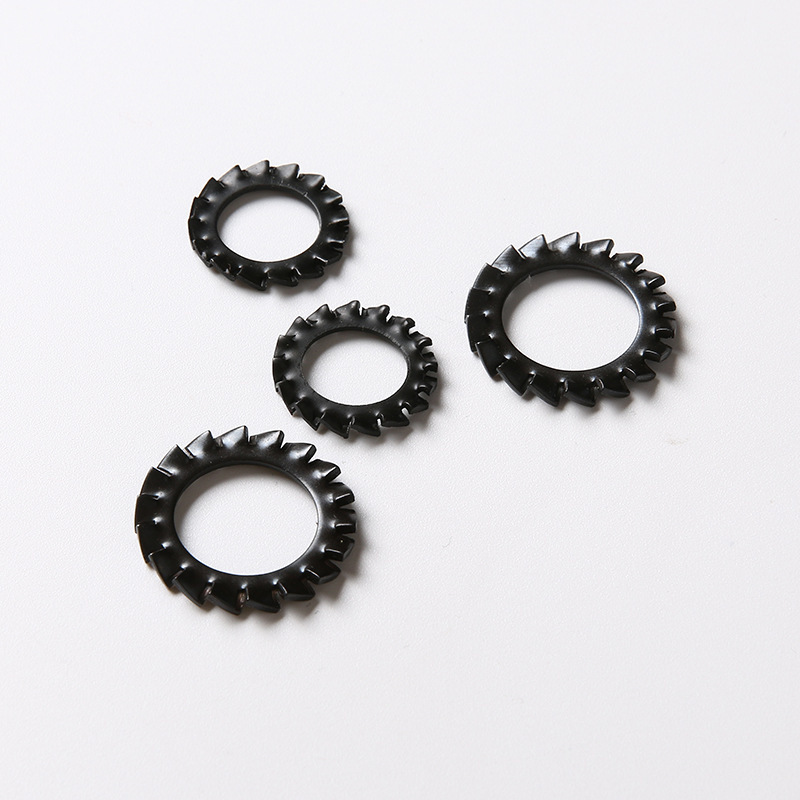

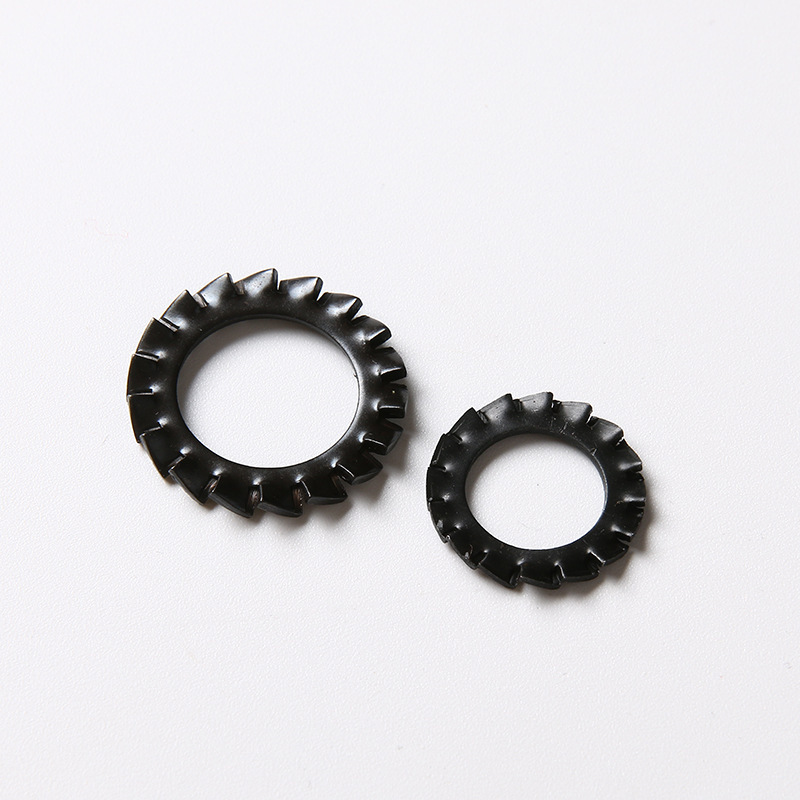

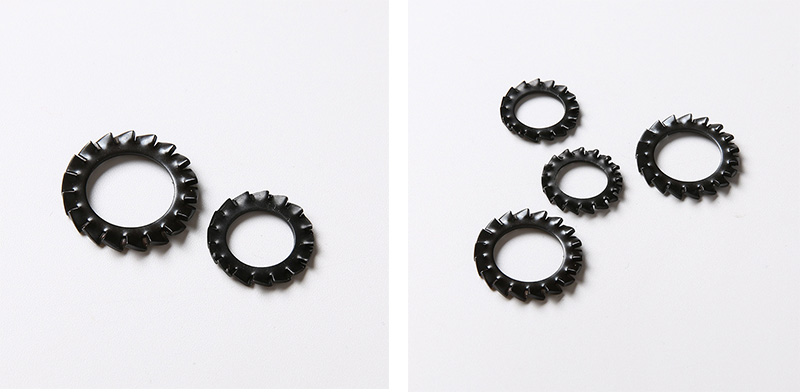

Șaibe de blocare cu dieți exterioare

Eșantionul de șaibe de blocare Xiaoguo® cu dintări externe poate oferi împământare electrică benefică. Dinții exteriori ai garniturii pot zgâria stratul de oxid sau învelișul în timpul utilizării, creând un traseu de contact metalic stabil, care poate fi utilizat pentru conectarea dulapurilor electrice.

Trimite o anchetă

Descriere produs

Materialul șaibelor de blocare cu zimări externe determină direct forța de strângere, capacitatea de prevenire a ruginii și mediul aplicabil.

(1) Oțel pentru arc

Clase comune: 65Mn, C67S, SK5

Duritate: HRC 40–50

Caracteristici: Elasticitatea este cea mai bună, iar forța de mușcare este cea mai puternică; dinții sunt ascuțiți și pot pătrunde adânc în suprafața metalică; pretul este mic si raportul cost-performanta este mare.

Dezavantaje: Oțelul gol este predispus la rugină și necesită tratament de suprafață; nu este potrivit pentru medii umede sau corozive.

Scenarii aplicabile: șaibe de blocare exterioare din oțel cu arc sunt potrivite pentru industria generală, automobile, asamblare mecanică și medii interioare uscate.

Tratamentul suprafeței de acoperire: galvanizare (interior), Dacromet (exterior)

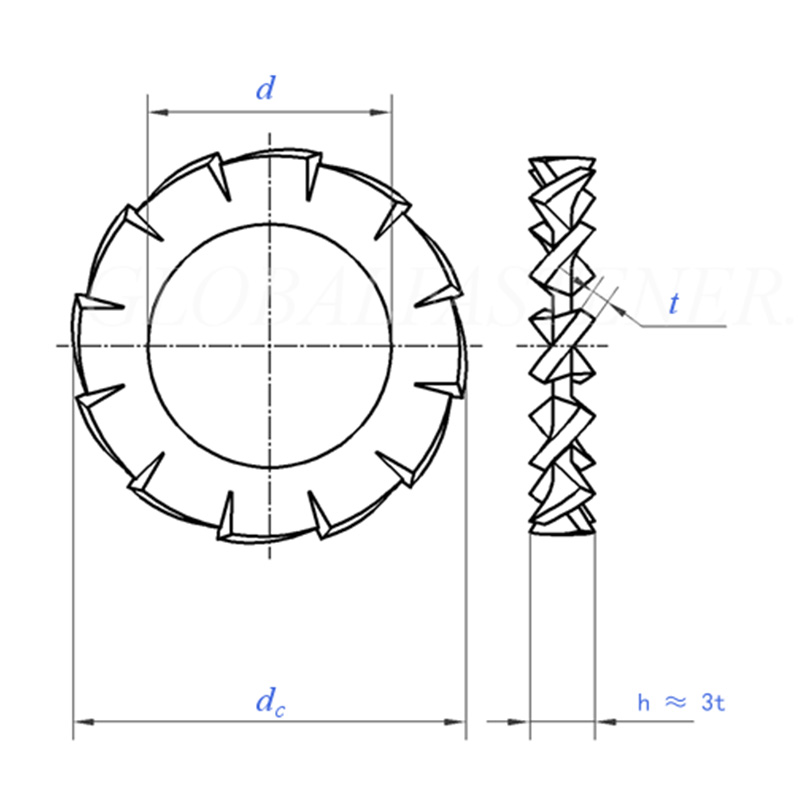

External Serrations Lock Washers

Dimensiune		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = dimensiune nominală	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=dimensiune nominală	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Numărul de dinți	min	9	9	9	9	10	11	11	12	14	14
la 1000 de unități kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pentru diametrul nominal al filetului		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Dimensiune		10.5	13	15	17	19	21	23	25	28	31
d	min = dimensiune nominală	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=dimensiune nominală	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Numărul de dinți	min	16	16	18	18	18	20	20	20	22	22
la 1000 de unități kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pentru diametrul nominal al filetului		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(2) Oțel inoxidabil

①A2 (oțel inoxidabil 304)

Duritate: Aproximativ HRC 25–35 (mai moale decât oțelul cu arc)

Caracteristici: rezistență universală la coroziune, capacitate bună de prevenire a ruginii; inox; nu este nevoie de acoperire suplimentară; forța de mușcătură nu este la fel de puternică ca cea a oțelului cu arc, dar este suficientă pentru vibrațiile generale.

Scenarii de aplicare: medii umede, echipamente alimentare, dispozitive medicale, prevenire generală a ruginii interioare și exterioare

②A4 (oțel inoxidabil 316)

Duritate: aproximativ HRC 25–35

Caracteristici: Conține molibden, mai rezistent la coroziune ionică de clorură, rezistent la ceața de sare, rezistent la apa de mare, rezistent la substanțe chimice ； Costul este cu 30-50% mai mare decât 304.

Scenarii aplicabile: Șaibe de blocare cu dintări externe din oțel inoxidabil 316 sunt potrivite pentru inginerie marină, nave, instalații de coastă și fabrici chimice.

（3）Bronz cu fosfor

Denumire: CuSn8, PB

Duritate: Aproximativ HRC 20–30 (inferioară)

Caracteristici: Nu produce scântei (antiexplozie); nemagnetic; conductivitate bună; rezistent la coroziune (dar nu la fel de bun ca 316); rezistență scăzută, nu este potrivit pentru sarcini mari.

Scenarii aplicabile: Mediu rezistent la explozie, împământare electrică, instrumente sensibile la magnetism

（4）Alamă

Număr model: H62, H65

Duritate: scăzută (aproximativ HRC 10–20)

Caracteristici: Conductiv, termoconductiv; aspect auriu, decorativ; rezistența la rugina este medie; cu rezistență scăzută, dinții sunt predispuși la uzură.

Scenarii aplicabile: conectori electrici, sanitari, pneumatici de joasa tensiune, ansambluri decorative

FAQ

（1）Care este temperatura maximă pentru șaibe de blocare cu dinte exterioare?

Oțelul pentru arc cu galvanizare este în general potrivit pentru temperaturi cuprinse între -20°C și +120°C; oțelul inoxidabil A2/A4 poate fi folosit până la -200°C până la +300°C.

（2）Ce material este cel mai bun pentru împământarea electrică?

Împământarea necesită ca dinții să poată pătrunde în stratul de vopsea sau de oxid pentru a forma o cale conductivă. Pot fi folosite oțel inoxidabil A2/A4 și bronz fosforat.

（3）Șaibele de blocare cu dintări externe au proprietăți magnetice?

Oțelul cu arc este magnetic, în timp ce oțelul inoxidabil A2/A4 aproape că nu are magnetism (poate avea magnetism slab după prelucrare la rece), iar bronzul fosforat și alama sunt complet nemagnetice.
