Șaibe de blocare conice cu dinte extern înfundat

Șaibe de blocare conice cu dinte exterior înfundat din fabrică Xiaoguo® au o formă încorporată încastrată. Când le puneți, ele stau la nivelul sau sub suprafața părții, astfel încât întreaga față exterioară se termină netedă și plată.

Trimite o anchetă

Descriere produs

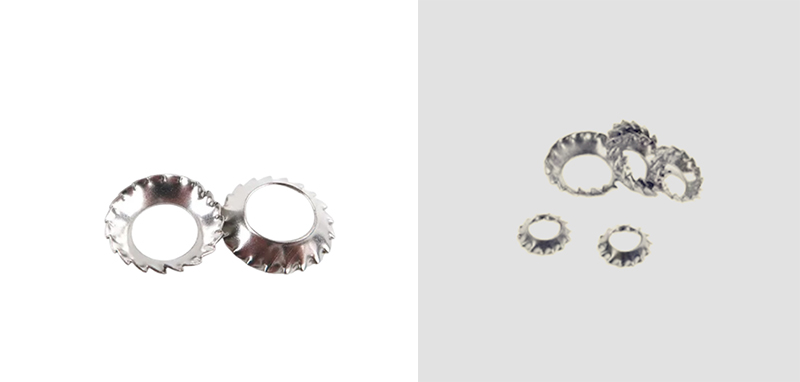

These Countersunk External Tooth Serrated Conical Lock Washers are cone‑shaped locking rings with a sunken profile and teeth around the outside edge. Forma înfundată le permite să se potrivească perfect în găurile de montare încastrate, astfel încât capul șurubului ajunge la nivel cu sau sub suprafața piesei. Când strângeți șurubul, partea conică se împinge înapoi cu o presiune constantă a arcului, iar dinții exteriori mușcă materialul de bază. Acest lucru împiedică dispozitivul de fixare să se desprindă atunci când lucrurile vibrează sau se mișcă sub sarcină.

Ghid de instalare

Iată ghidul de instalare pentru șaibe de blocare conice zimțate cu dinte extern înfundat. Îl puteți folosi ca referință pentru operațiunea dvs.

(1) Specificații de selecție

Match the corresponding inner and outer diameters of the Countersunk External Tooth Serrated Conical Lock Washers with the specifications of the countersunk screws. Specificațiile trebuie să fie consecvente pentru a evita să fie prea mari sau prea mici, ceea ce poate afecta efectul de potrivire și anti-slăbire.

(2) Direcția de instalare (Punctul cheie)

Suprafață convexă + suprafața exterioară a dintelui orientată spre capul șurubului

Suprafața plată din spate trebuie să fie strâns atașată de suprafața tablei piesei de prelucrat

Nu instalați în sens invers. Installing in the reverse direction will lose the elastic pre-tightening and tooth surface locking functions.

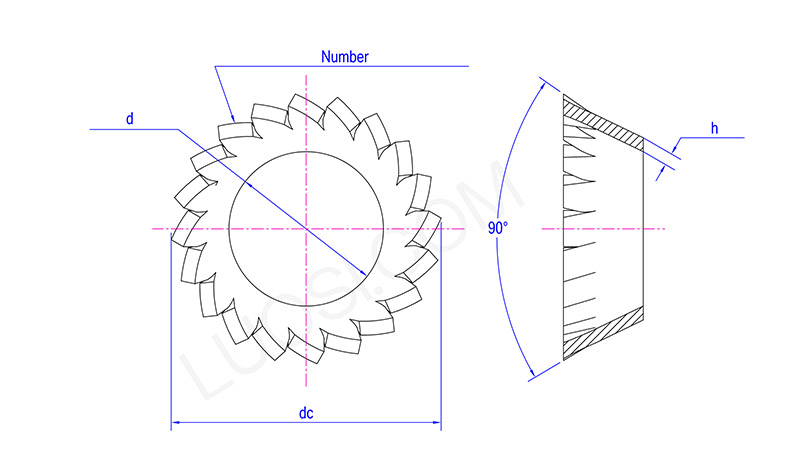

Countersunk External Tooth Serrated Conical Lock Washers

Lun	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Număr de Număr de dinți min	10	12	12	14	14	16	18	20	26	28	30

(3) Aliniați mașina de spălat corect

Glisați șaibe de blocare conice cu dinte extern înfundat pe șurubul înfundat, apoi puneți întregul set în orificiul de montare. Conicitatea interioară a șaibei se va alinia pentru a se potrivi cu unghiul capului șurubului.

(4) Strângeți mai întâi cu mâna

Începeți prin a roti șurubul cu mâna. Keep it flat against the washer and make sure it's straight – no tilting.

(5) Strângeți la cuplul standard

Folosiți o cheie și strângeți la specificațiile obișnuite ale cuplului. Strângeți-l suficient pentru a aplatiza puțin conul, astfel încât să dea o tensiune elastică și lăsați dinții exteriori să muște ușor suprafața.

(6) Câteva lucruri de care trebuie să fii atent

Don't overtighten – Stick to the recommended torque. Nu folosiți o cheie de impact pentru a o doborî.

Nu stivuiți niciodată șaibe – Folosiți doar una pentru fiecare șurub. Stivuirea lor creează o presiune neuniformă, îndoaie mașina de spălat și îi distruge capacitatea de blocare.
