Bolt de sudare cu proiecție frontală de înaltă rezistență

Șurubul de sudură cu proiecție frontală de înaltă rezistență este un dispozitiv de fixare specializat proiectat cu proeminențe ridicate pe fața sa de sudare. Echipa experimentată de la Xiaoguo® înțelege termenele critice ale lanțurilor internaționale de aprovizionare.

Model:JIS B1196-3.2-1994

Trimite o anchetă

Descriere produs

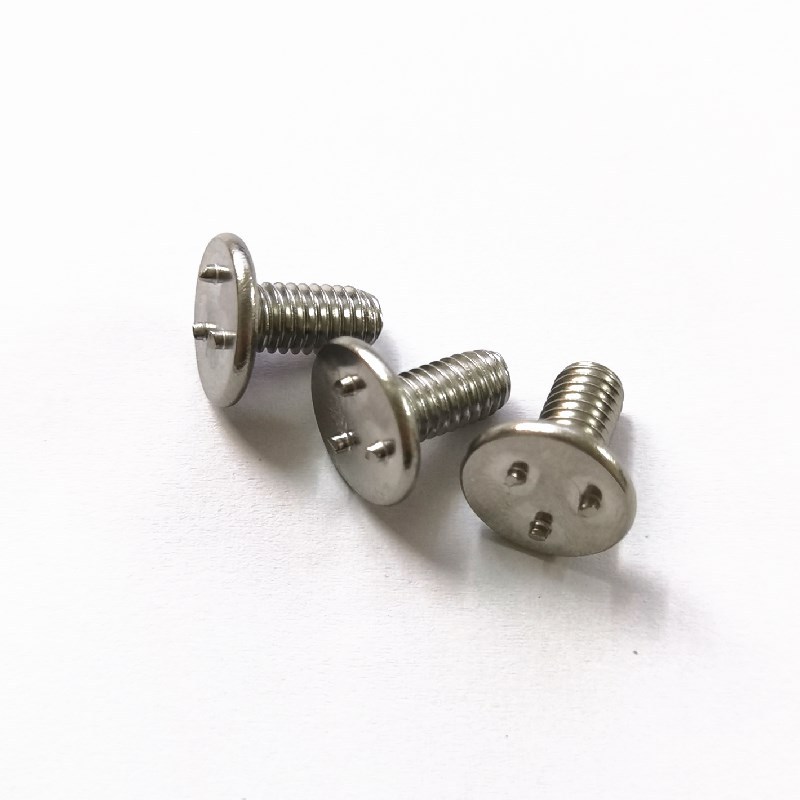

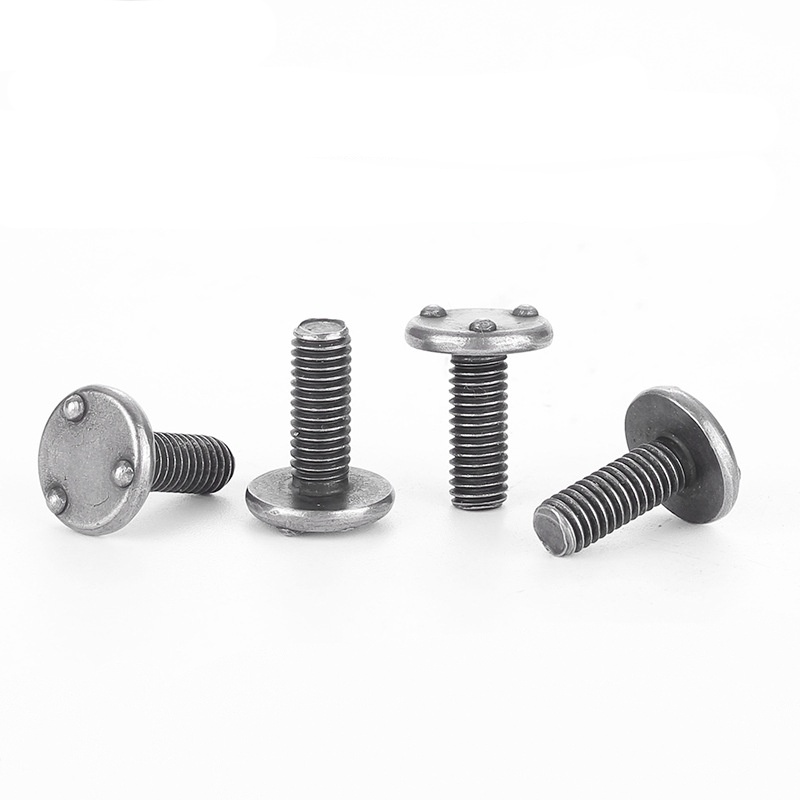

Un șurub de sudură cu proiecție frontală de înaltă rezistență este un tip special de dispozitiv de fixare realizat pentru a se conecta puternic și ușor la table sau structuri metalice. Are proeminențe – de obicei inele sau mici umflături – pe partea care atinge metalul, iar acestea sunt realizate la dimensiuni precise.

Când îl sudezi, o mulțime de curent electric se concentrează pe aceste proiecții. Asta face ca metalul de acolo să devină foarte fierbinte, să se topească și apoi, când se răcește, formează o sudură puternică. Această sudură ține strâns șurubul de sudură cu proiecție a feței de înaltă rezistență pe piesa la care lucrați.

Detalii despre produs

Sarcina principală a unui șurub de sudură cu proiecție frontală de înaltă rezistență este de a crea un punct de atașare permanent, bazat pe filet, care poate susține greutatea. Aveți nevoie de un echipament special de sudură cu proiecție pentru a-l suda.

Electrozii apasă în jos și trimit multă energie electrică prin proeminențele șurubului și piesa metalică cu care lucrați. Modul în care este realizat șurubul de sudură înseamnă că numai proeminențele se topesc - nimic mai mult. Când se răcesc, formează o legătură puternică de metal, iar metalul din jurul lui nu se îndoaie sau se deformează prea mult.

Lun	M5	M6	M8	M10
P	0.8	1	1.25	5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	3.2	4.2
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
un max	3.2	4	5	5

Cum funcționează

Un șurub de sudură cu proiecție frontală de înaltă rezistență are părți puțin ridicate - de obicei inele sau adâncituri mici - pe partea care este sudată. Când îl sudezi, multă energie electrică se concentrează pe acele părți ridicate. Ele se topesc imediat pe metalul de bază, în timp ce electrodul presează în jos.

Acest lucru face suduri puternice, strânse, care țin bine șurubul în poziție. Funcționează excelent pentru lucrările din tablă.
