Tip B Stud cu capăt dublu

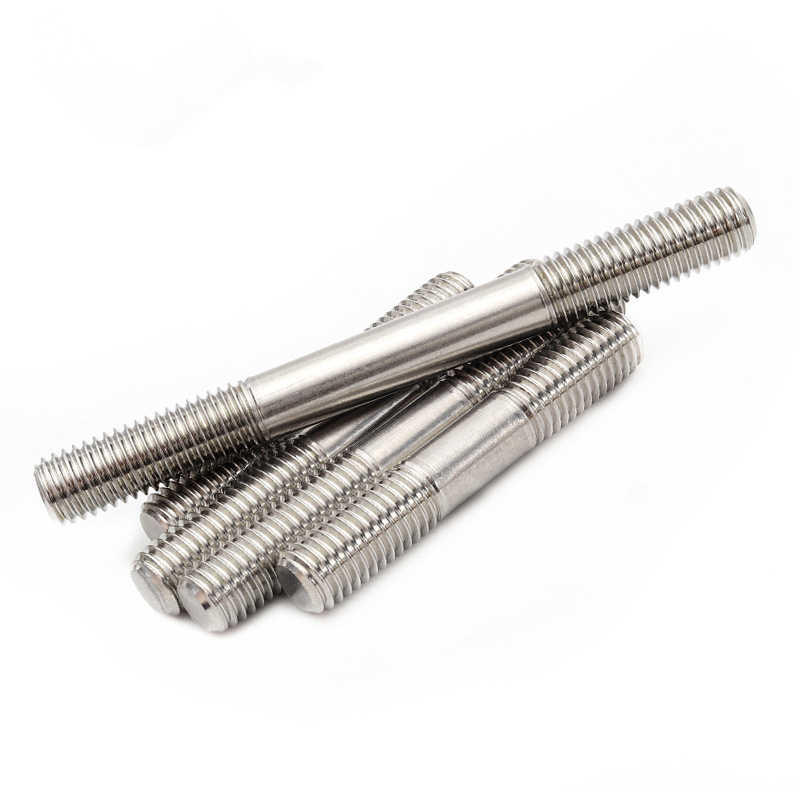

Știfturile duble de tip B au fire la ambele capete și o tijă lustruită în mijloc. Diametrul tijei lustruite este aproximativ egal cu diametrul pasului filetului și are o bună flexibilitate. Știfturile produse de furnizorul Xiaoguo® sunt durabile și respectă standardul de implementare GB/T 900-1988.

Trimite o anchetă

Descriere produs

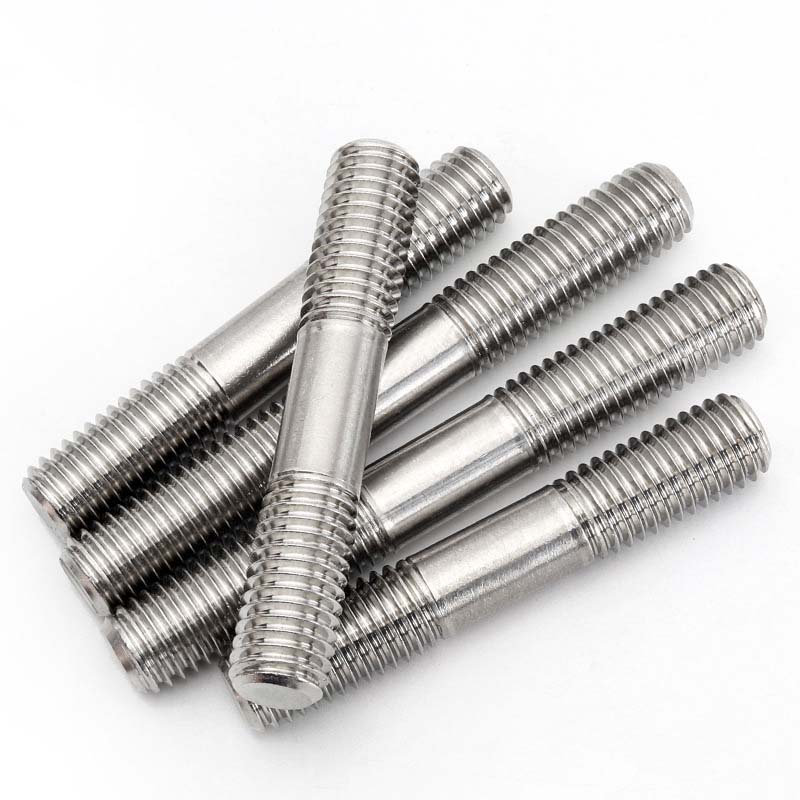

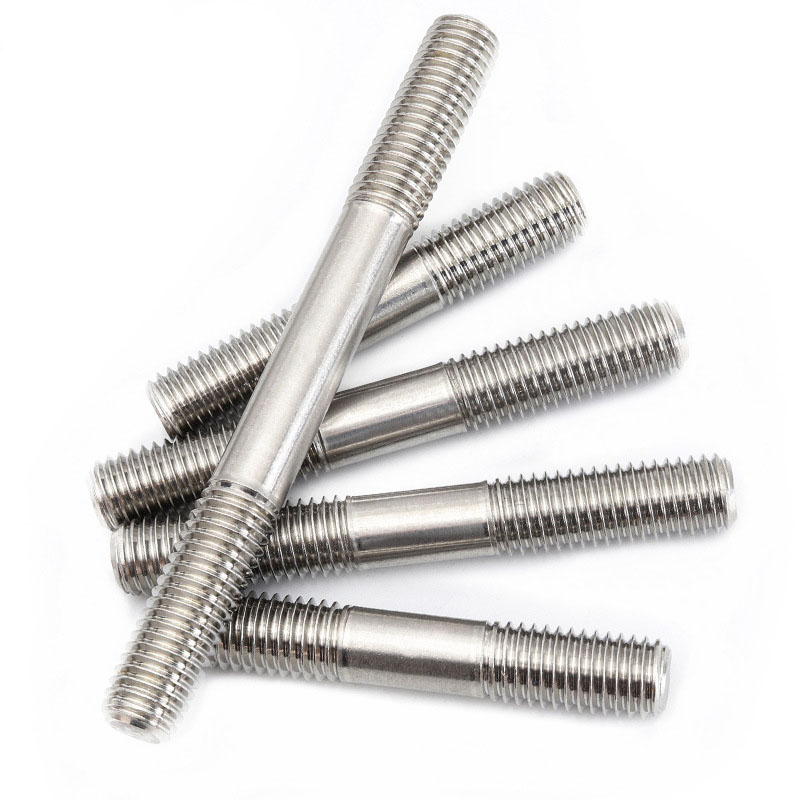

Știftul dublu tip B este o tijă metalică cu fire la ambele capete. Lungimile filetelor la ambele capete sunt diferite, ceea ce se poate adapta la materiale de legătură de diferite grosimi. Diametrul părții mijlocii netede a tijei este același cu cel al filetului, ceea ce o face foarte flexibilă la utilizare.

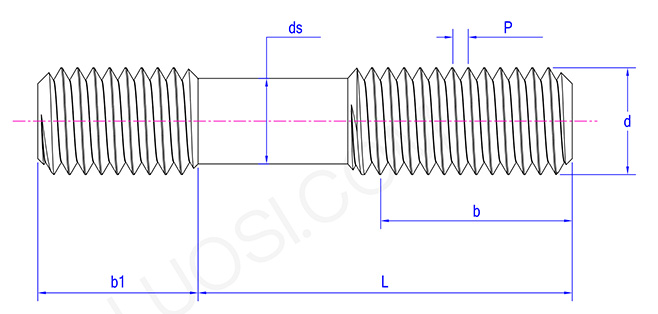

Type B Double End Stud

Aplicații și parametri

Știfturile duble de tip B sunt utilizate în industria de fabricare a mașinilor. La asamblarea mașinii-unelte, utilizați-o pentru a fixa masa de lucru și patul. Înșurubați capătul scurt în orificiul filetat al patului și, după ce capătul lung trece prin masa de lucru, strângeți-l cu o piuliță. Poate rezista la vibrații în timpul procesării.

La repararea motorului, se folosesc știfturi de tip B pentru a înlocui capacul de capăt. Capătul scurt este fixat de carcasa motorului, iar capătul lung este conectat la capacul de capăt pentru a se asigura că capacul de capăt nu se slăbește atunci când motorul funcționează și pentru a proteja părțile interne. Ele pot rezista la vibrații și greutate în timpul funcționării echipamentului, pot împiedica deplasarea echipamentului și pot asigura siguranța producției.

Aceste știfturi duble B au rezolvat problema de aliniere. Mai întâi, înșurubați complet știfturile într-o componentă, apoi reglați poziția și, în final, strângeți piulița la capătul liber. Acest lucru este crucial pentru nivelarea bazei mecanice pe lamele neuniforme. Ele pot distribui uniform sarcina. Îmbinarea uniformă a filetelor la ambele capete poate preveni solicitarea neuniformă în sistemul de susținere sau îmbinările de punte.

Parametrii produsului

Lun	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 min	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 max	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Avantaje

Știfturile duble de tip B sunt adaptabilitatea sa puternică. Deoarece lungimile filetelor la ambele capete sunt diferite, o componentă de bază mai groasă poate fi înșurubată pe o parte, iar o parte mai subțire poate fi fixată cu o piuliță pe cealaltă parte, fără a fi nevoie de șaibe suplimentare. De exemplu, la fixarea bazei echipamentului, capătul scurt este înșurubat în fundația de beton, iar capătul lung trece prin capacul din spate și este strâns cu o piuliță. Operația este simplă.
