Piuliță de sudură pătrată de tip A

Piulițele de sudură pătrate de tip A sunt utilizate pentru sudarea pe suprafețe metalice și sunt echipate cu găuri filetate pentru șuruburi. Sunt potrivite pentru cadre metalice, suporturi sau echipamente mecanice care necesită piulițe fixe. Fabrica Xiaoguo® produce în conformitate cu standardele stipulate în GB/T 13680-1992.

Model:GB/T 13680-1992

Trimite o anchetă

Descriere produs

Piulițele de sudură pătrate de tip A sunt un tip de piulițe speciale de sudură. Au o formă pătrată și patru proeminențe de sudură, care fac procesul de sudare mai sigur. Firele sunt, de asemenea, standard, permițându-le să se potrivească bineșuruburile.

Instalatie de sudura

Piulița de sudură pătrată de tip A este ușor de sudat Doar așezați-o la locul de sudat și utilizați echipamentul de sudură pentru a o suda. Mai mult, designul celor patru puncte proeminente asigură o distribuție uniformă a forței în timpul procesului de sudare, făcând sudura extrem de puternică și mai puțin probabil să se slăbească.

Piulițele de sudură pătrate de tip A sunt foarte frecvente atunci când se sudează plăci de oțel folosind metode de sudare MIG sau prin puncte. Baza lor plată ajută la menținerea lor stabilă în timpul procesului de sudare, în timp ce cele patru proeminențe mici (uneori găuri) sunt acolo unde sunt presate în materialul de bază. Poate stabili rapid o conexiune puternică.

Instalarea piuliței de sudură pătrată de tip A este foarte simplă. Curățați poziția de pe placa metalică în care trebuie instalate piulițele. Poziționați corect piulițele. Utilizați pistolul de sudură și sudați pe cele patru colțuri ale piulițelor sau prin orificiul de bază (dacă există unul). Căldura va fuziona baza piuliței cu placa metalică. După răcire, filetele interne pot fi folosite pentru îmbinări cu șuruburi.

Parametrii produsului

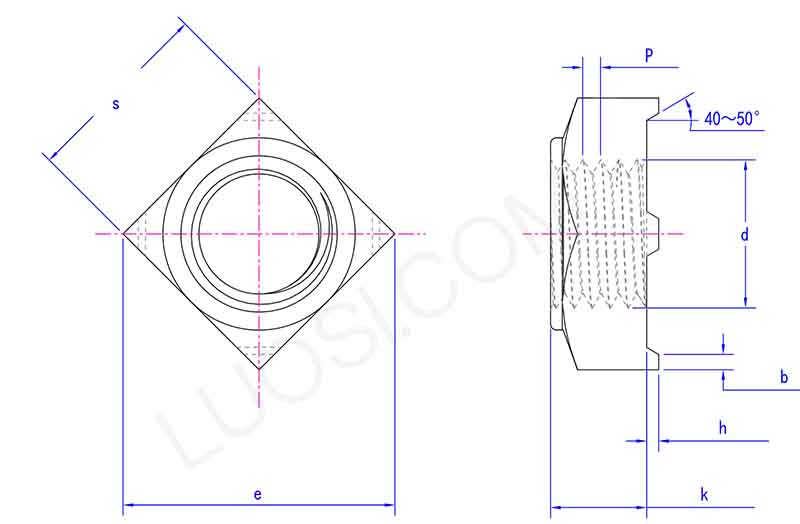

Type A Square Weld Nut parameter

Lun	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
e min	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
h max	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
h min	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
k max	3.5	4.2	5	6.5	8	9.5	11	13
k min	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
s max	7	8	10	13	16	18	21	24
s min	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
b max	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
b min	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

Caracteristicile produsului

Aspectul pătrat al piulițelor sudate pătrate de tip A face mai ușor de localizat în timpul instalării și este puțin probabil ca acestea să se rotească. Cele patru proeminențe de sudură au aceeași înălțime și dimensiune, asigurând calitatea sudurii. În plus, precizia filetului său este mare și șurubul poate fi înșurubat fără probleme, cum ar fi imposibilitatea de a fi înșurubat sau slăbit.
