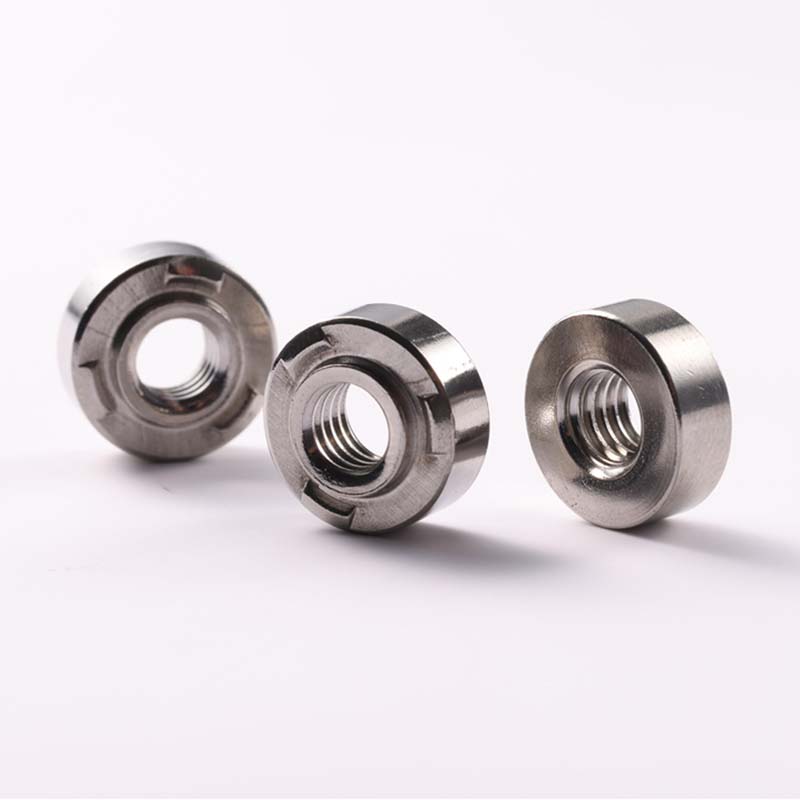

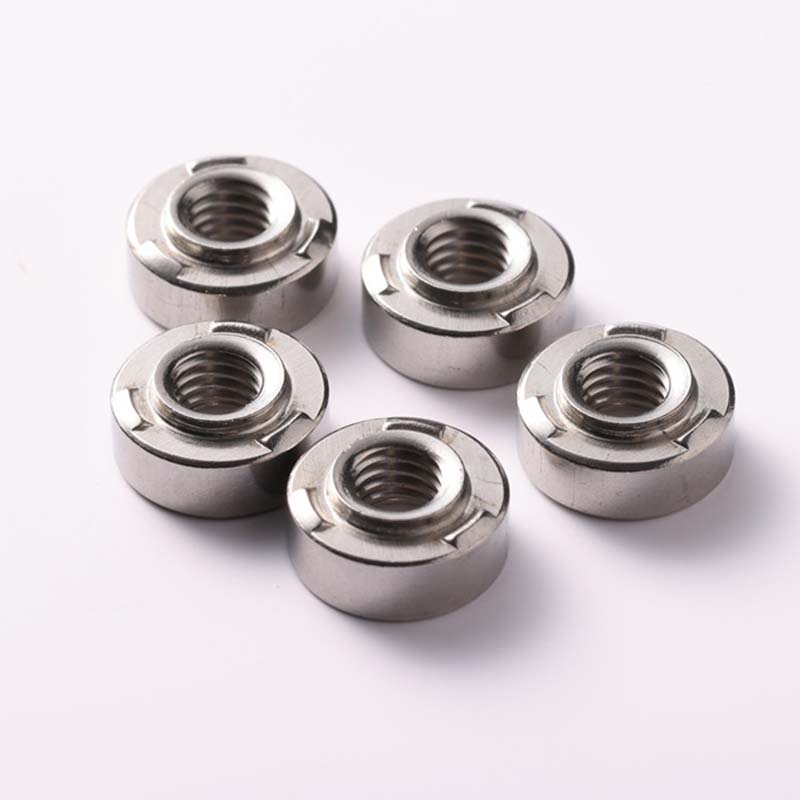

Piuliță de sudură de proiecție cu autoclinare

Piulița de sudură proiectată cu auto-strângere produsă de Xiaoguo® Factory poate fi sudată pe suprafețe metalice. Poate fi strâns singur, fără a fi nevoie de unelte suplimentare. Doar prin sudarea bazei, firele pot prinde ferm șurubul. Chiar și vibrațiile pot preveni în mod eficient slăbirea.

Model:QIB/IND WN

Trimite o anchetă

Descriere produs

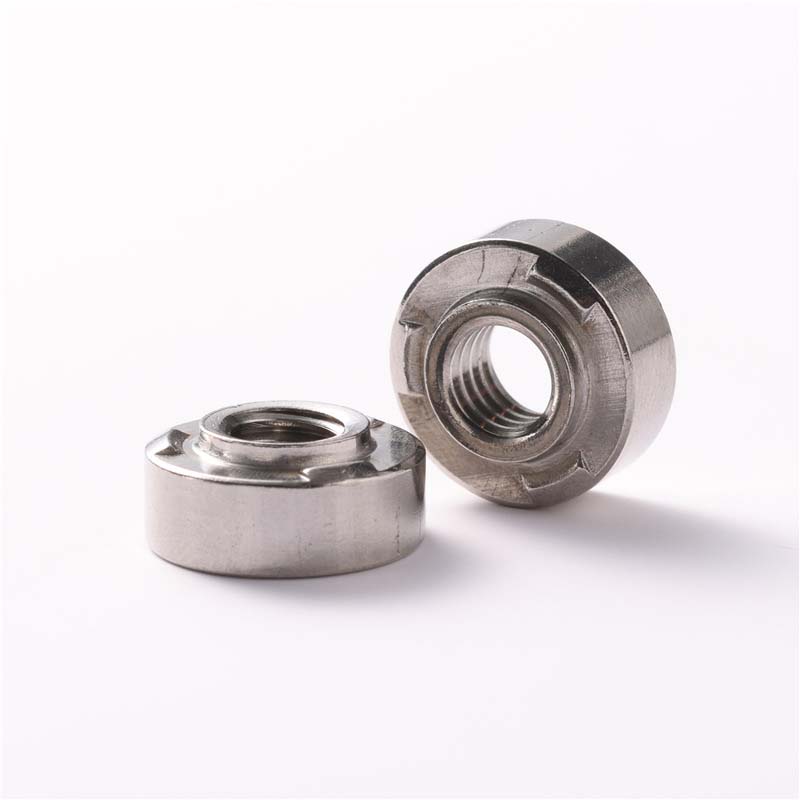

Pe partea laterală sau inferioară a piuliței de sudură cu proeminență cu auto-strângere, există unele structuri speciale, cum ar fi proeminențe, cârlige sau dinți. Aceste structuri sunt cheia caracteristicii sale de auto-strângere. Specificațiile sale de filet sunt, de asemenea, destul de diverse și poate fi asortat cu diferite șuruburi corespunzătoare.

Caracteristicile produsului

Piulița de sudură de proiecție cu auto-strângere are o structură zimțată sau dințată sub bază. Când le împingeți în găurile pre-găurite (folosind un pistol sau unealtă specială de sudură), aceste dintări se vor încorpora în placa metalică. Apoi, puteți efectua sudarea prin orificiul central al piuliței. Sudarea o va bloca permanent pe loc, dar dimtaturile l-au fixat deja ferm pentru procesul de sudare. Structura cu autoblocare este proiectată ingenios, permițând blocarea mecanică să fie realizată simultan în timpul sudării, oferind garanții duble pentru stabilitatea conexiunii. Are o adaptabilitate puternică la piesele de sudură. Indiferent dacă este o placă subțire de fier sau o placă groasă de oțel, poate efectua ferm și fără probleme sudarea și fixarea.

Utilizarea piulițelor de sudură cu proiecție cu auto-localizare necesită un diametru specific al găurii. Diametrul găurii trebuie să fie puțin mai mic decât inelul zimțat al piuliței. Când sunt apăsați, dinții vor provoca o ușoară deformare a marginii găurii, formând astfel o prindere strânsă. Dacă dimensiunea diametrului găurii este incorectă, piulițele nu pot fi fixate corect înainte de sudare.

Piulițele de sudură cu proeminență cu auto-strângere sunt cele mai potrivite pentru utilizarea pe table metalice într-un interval specific de grosimi. De obicei, este de aproximativ 0,8 milimetri până la 3,0 milimetri. Dacă este prea subțire, dinții nucii se pot rupe. Dacă este prea groasă, deformarea piuliței poate să nu fie suficientă pentru a fixa ferm materialul. Vă rugăm să verificați specificațiile piuliței pentru a vă asigura că se potrivește cu grosimea foii.

Parametrii produsului

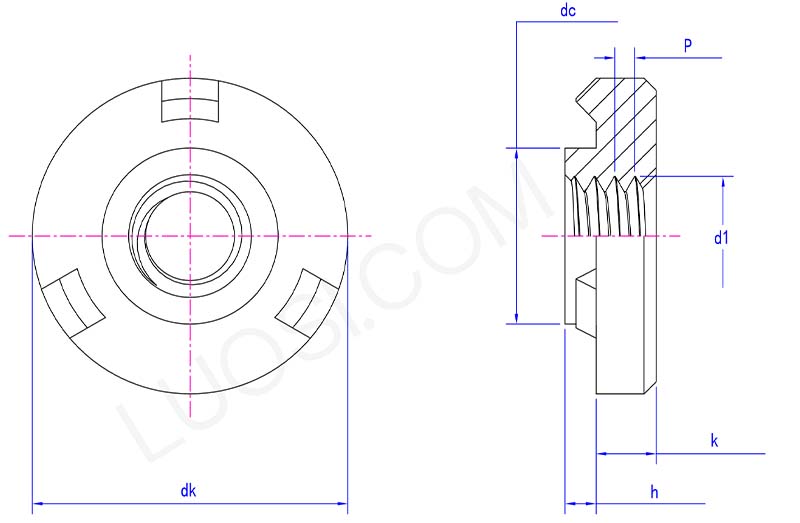

self clinching projection weld nut parameter

Lun	M3	M4	M5	M6
P	0.5	0.7	0.8	1
dc max	4.36	5.5	6.32	8.01
dk max	7.82	9.42	11.17	13.25
dk min	7.57	9.17	10.92	13
h max	0.77	0.77	0.77	1.22
k max	1.59	2.68	3.88	4.66
k min	1.39	2.48	3.68	4.46
d1	M3	M4	M5	M6
