Piulițe sudate în stil T cu tip 1A

Piulițele de sudură în stil T cu tipul 1A sunt proiectate special pentru sudarea metalelor și respectă specificația 1A, asigurând o potrivire strânsă. Potrivit pentru cadre metalice, suporturi sau echipamente mecanice, designul în formă de T ajută la economisirea spațiului. Fabrica Xiaoguo® are o cantitate mare de mărfuri în stoc. De asemenea, putem personaliza și furniza produse care răspund nevoilor specifice.

Model:JIS B1196-3.1-2001

Trimite o anchetă

Descriere produs

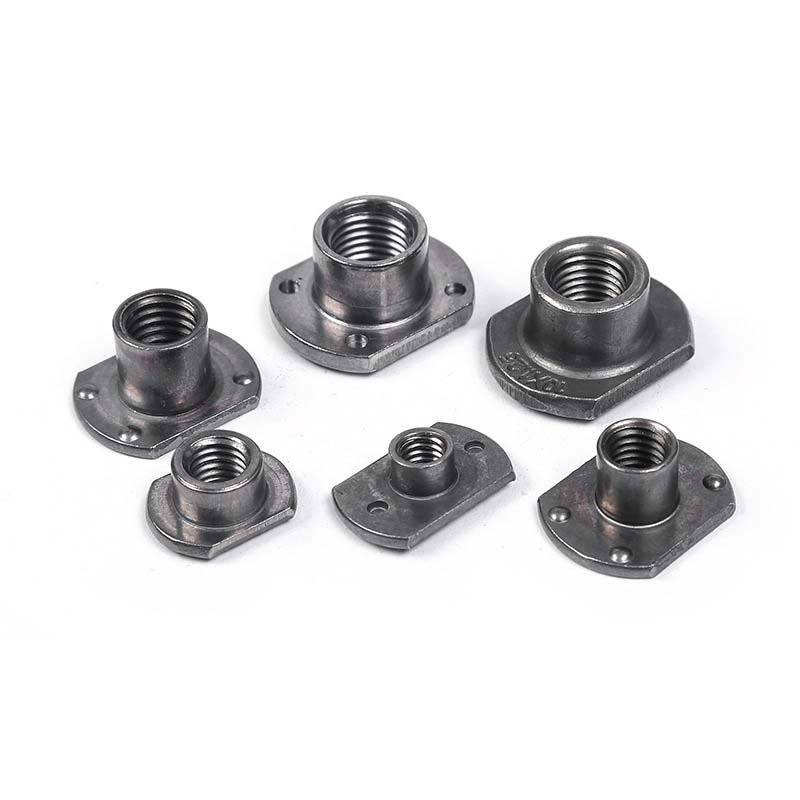

Piulițele de sudură tip T cu tipul 1A au o formă asemănătoare cu litera „T”, cu partea cilindrică filetată în partea de jos. Există mai multe proeminențe mici pe flanșă, care sunt proiectate special pentru sudare. Specificațiile firelor comune variază de la M4 la M12.

Parametrii produsului

T style weld nuts with type 1A parameter

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
dk max	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 max	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Caracteristicile produsului și instalare

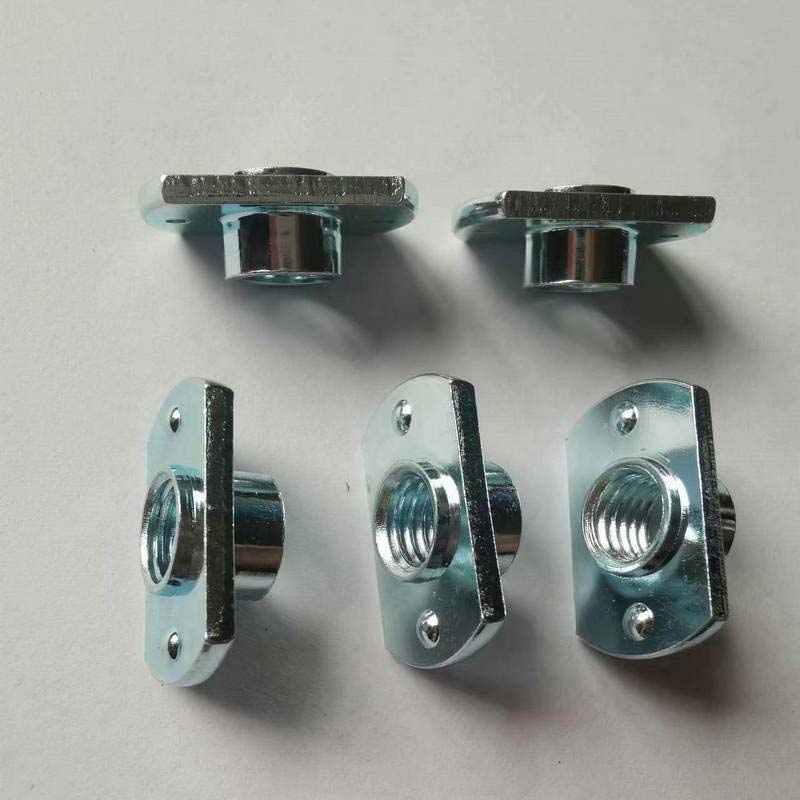

Piulițele de sudură în stil T cu tipul 1A prezintă o structură distinctă în formă de T. Flanșa poate crește zona de contact cu placa metalică, poate distribui presiunea și poate face sudarea mai sigură. Dimensiunea și înălțimea proeminențelor de sudură de pe flanșă sunt aceleași, iar încălzirea este uniformă în timpul procesului de sudare. Precizia firului său este mare. Când șurubul este înșurubat, se simte foarte neted, fără blocare sau slăbire.

T style weld nuts with type 1A

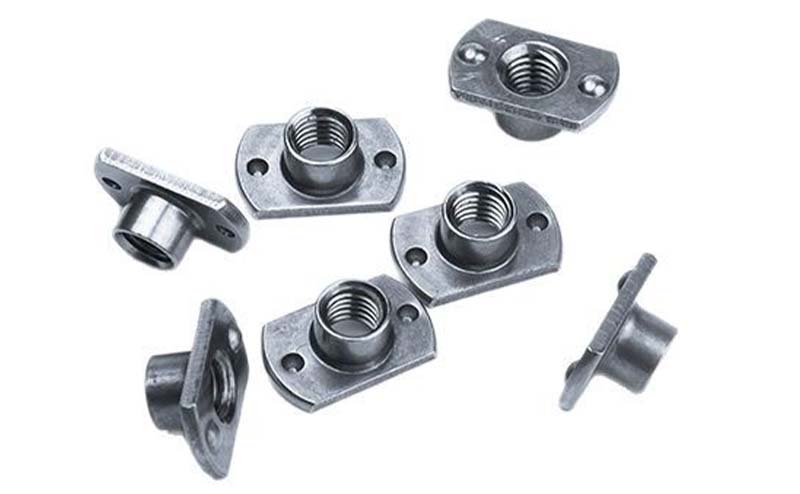

Piulițele de sudură de tip T 1A sunt denumite după forma lor: corpul piuliței hexagonale este montat excentric pe placa de bază dreptunghiulară (flanșă). Tipul 1A indică faptul că este proiectat pentru sudarea cu arc (MIG sau TIG) în jurul marginii flanșei. Designul în formă de „T” vă permite să poziționați orificiile filetate în locația dorită, chiar și lângă marginea unde nu poate fi instalată o piuliță centrală și poate fi realizat cu ușurință.

Instalarea piulițelor de sudură tip T de tipul 1A înseamnă a efectua sudarea de-a lungul periferiei flanșei dreptunghiulare. Baza piuliței de tip 1A este plată și nu are găuri sau proeminențe. Puteți utiliza MIG sau TIG pentru a crea sferturi de sudură continue de-a lungul marginii flanșei. Fuziunea generală bună este esențială, deoarece aceasta este singura modalitate de a fixa flanșa. Vă rugăm să curățați bine metalul în prealabil.

Piulițele de sudură de tip 1A T sunt mai scumpe decât cele obișnuitenuci pătrate. Va trebui să plătiți pentru forma de prelucrare a flanșei și materiale suplimentare. De asemenea, durează mai mult pentru a fi sudate corect în jurul flanșei. Mai ales atunci când poziția firului trebuie să fie compensată, folosiți-le; în caz contrar, nucile standard pot fi mai ieftine.
