Clasa 5 sudate piulițe pătrate cu tip 1D

Piulițele pătrate de sudură clasa 5 cu tip 1D respectă standardul de rezistență de clasa a 5-a. Sunt proiectate de tip 1D și sunt potrivite pentru sudarea pe suprafețe metalice. Potrivit pentru utilaje de intensitate medie, cadre din oțel sau echipamente industriale. Fabrica Xiaoguo® are mai mult de zece ani de experiență în producția de elemente de fixare și are personal profesionist pentru a vă satisface nevoile.

Model:JIS B1196-2-2001

Trimite o anchetă

Descriere produs

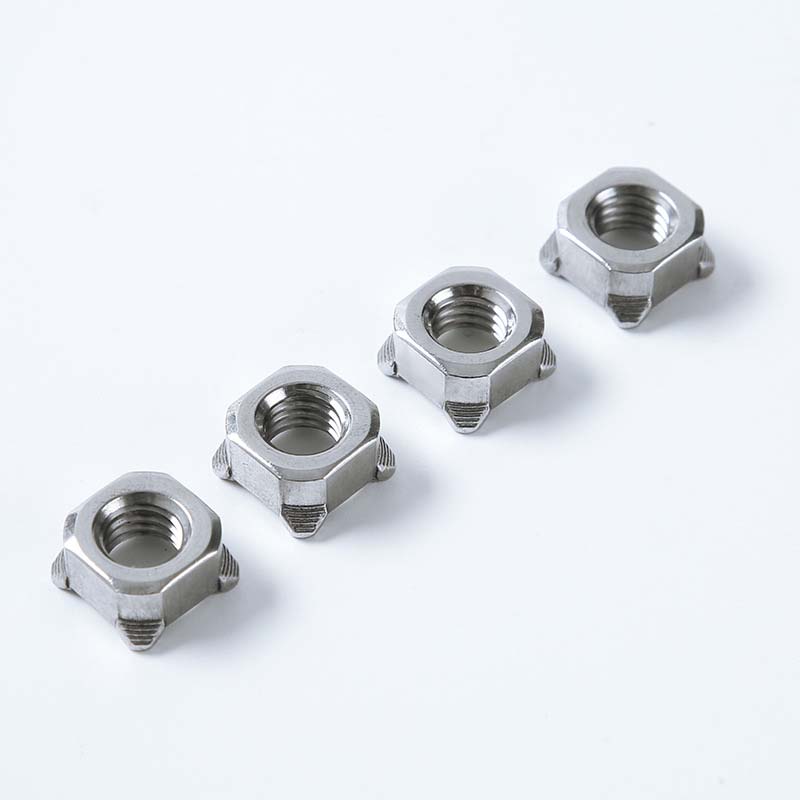

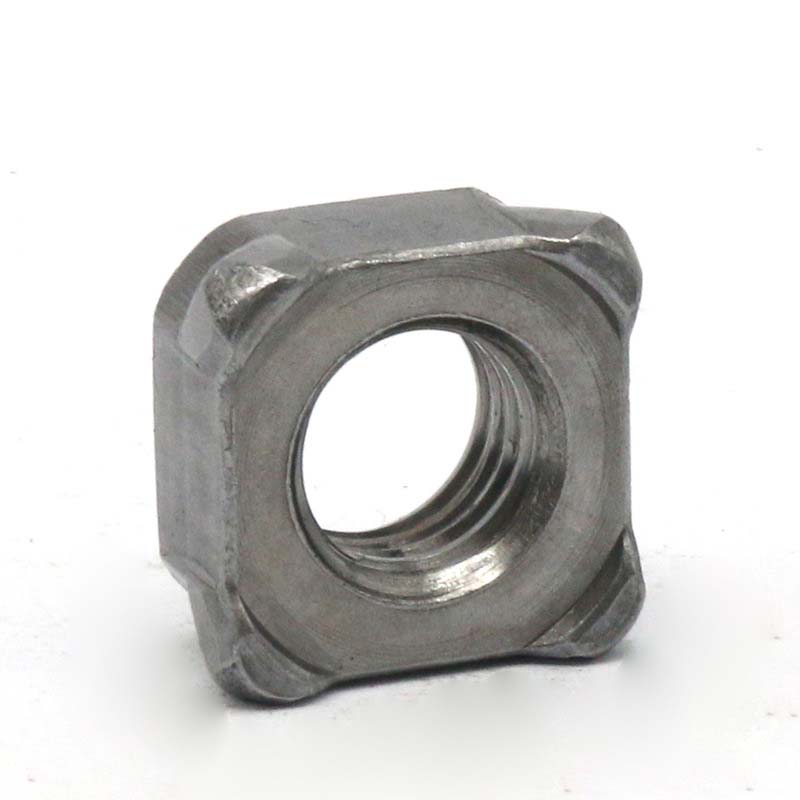

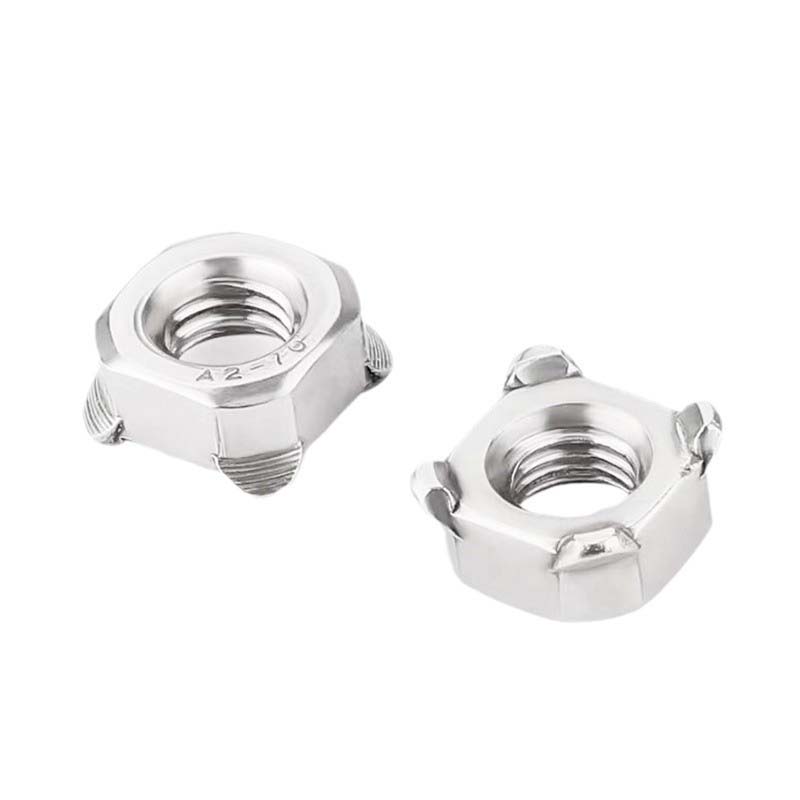

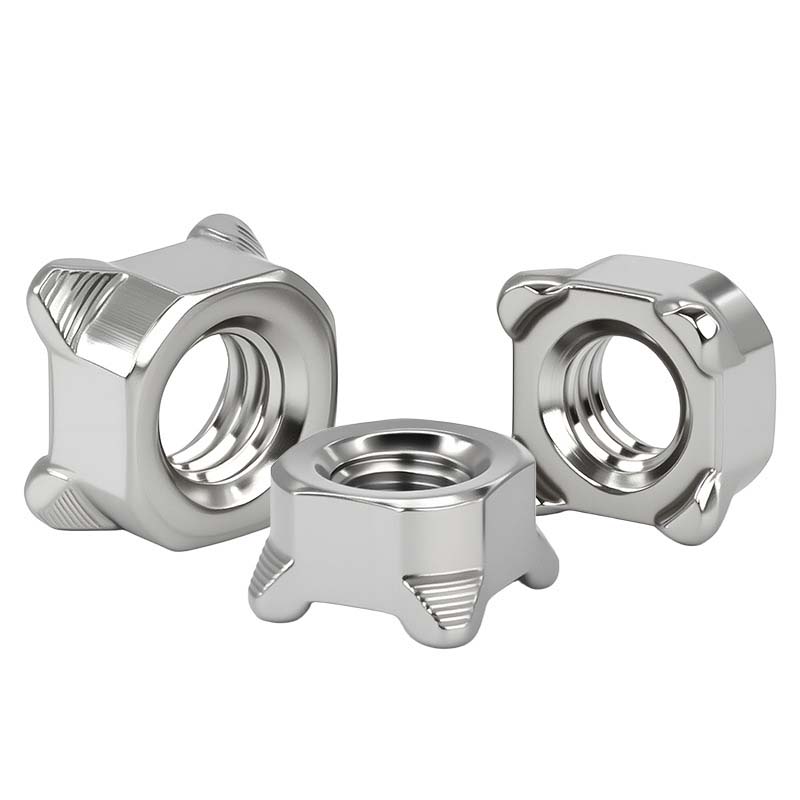

Piulițele pătrate de sudură de clasa 5 cu tipul 1D au patru laturi plate. Centrul piuliței are un orificiu filetat standard, care este convenabil pentru utilizarea cu șuruburi potrivite. Pe suprafața de sudare a piuliței, există mai multe proeminențe mici, care sunt părțile cheie pentru sudare.

Avantajele produsului

Piulițele pătrate de sudură de clasa 5 de tip 1D nu au un design cu orificii unghiulare. În schimb, în partea de jos este proiectată o proeminență mică și ridicată. Sunt concepute special pentru sudarea prin puncte cu rezistență. Electrozii apasă în jos, iar curentul curge prin zona ridicată. Zona ridicată se topește instantaneu și contopește nuca cu metalul de dedesubt.

Piulițele pătrate de sudură de clasa 5 cu tip 1D sunt ușor și rapid de sudat. Aliniați echipamentul cu micile proeminențe de pe piuliță și aplicați puțină căldură. Apoi piulița poate fi sudată rapid pe placa de fier sau pe alte piese metalice. În comparație cu piulițele obișnuite care necesită înșurubare pentru instalare, această metodă economisește semnificativ timp. Nu este probabil ca piulița să se rotească ușor, iar stabilitatea sa este mult mai bună decât cea a piuliței circulare.

Unul dintre avantajele majore ale sudării piulițelor pătrate de tip 1D cu Clasa 5 este consistența procesului de sudare. Deoarece proeminențele pot controla cu precizie poziția de formare a cordonului de sudură, mașina automată de sudură în puncte poate obține rezultate fiabile în fiecare ciclu. În comparație cu sudarea manuală prin orificiu, posibilitatea unei rezistențe insuficiente a sudurii din cauza alinierii greșite a pistolului de sudură este mult mai mică.

După utilizarea piulițelor pătrate de sudură de clasa 5 cu tip 1D, inspectați piulițele de sudură. Ar trebui să vedeți un punct de fuziune solid la fiecare proeminență. Ar trebui să pară a fi complet topită în materialul de bază. Dacă forma proeminenței este încă vizibilă sau arată ca carbonizată/zgâriată, atunci setările de sudare (curent, timp, presiune) ar putea trebui ajustate pentru a obține o legătură sigură.

Parametrii produsului

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s max	8	9	10	12	14	17
s min	7.64	8.64	9.64	11.57	13.57	16.57
k max	3.2	4	5	6.5	8	10
k min	2.9	3.7	4.7	6.14	7.64	9.57
h max	1	1	1	1	1	1.2
h min	0.8	0.8	0.8	0.8	0.8	1
b max	0.5	0.5	0.5	1	1	1
b min	0.3	0.3	0.3	0.5	0.5	0.5
