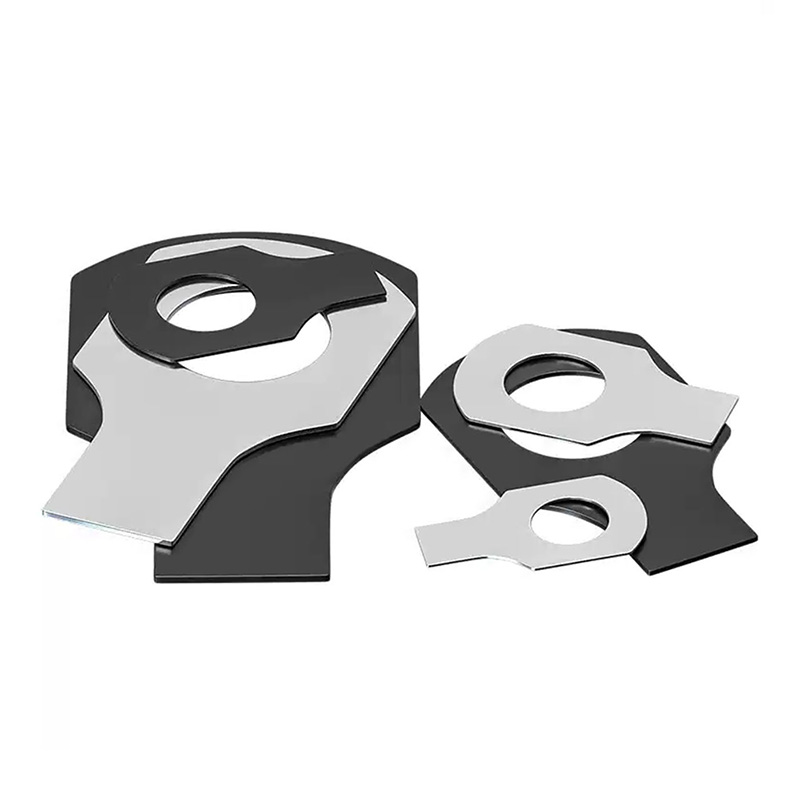

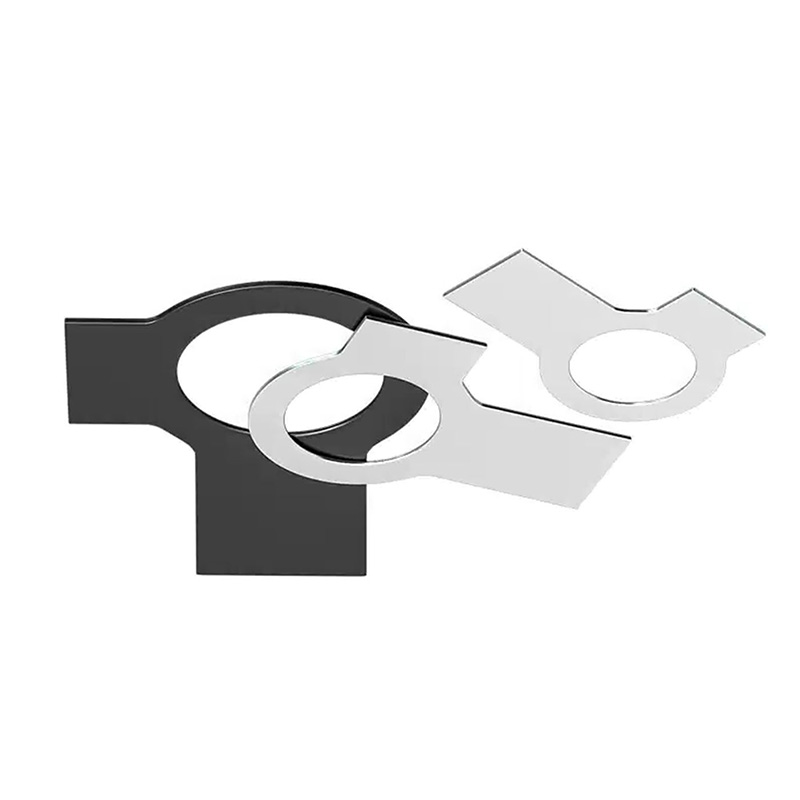

Șaibe cu lame lungi și aripi

Șaibele cu tablă lungă și aripile produse de fabrica Xiaoguo® au o fiabilitate extrem de ridicată în ceea ce privește funcția anti-slăbire. Chiar și în condiții continue de vibrații și impact, ele pot menține o stare bună de blocare.

Trimite o anchetă

Descriere produs

Principiul de funcționare al șaibelor cu urechi lungi și aripi se bazează pe blocarea mecanică pură, mai degrabă decât pe frecare sau elasticitate. Mecanismul de bază este de a îndoi cele două urechi, împiedicând astfel fizic rotirea piuliței (sau capului șurubului) în raport cu piesa de prelucrat.

【1】Lucrare specificăproces

（1） Instalare normală, cu urechi rezervate

Așezați șaibe cu ureche lungă și aripi pe șurub, apoi strângeți piulița. În acest moment, ambele urechi rămân drepte și nu au fost îndoite.

(2) Îndoiți urechile scurte și blocați piulițele

Folosiți un clește pentru a îndoi urechile scurte în sus, făcându-le să adere strâns de o parte a piuliței. Urechile scurte trebuie să se sprijine pe planul piuliței pentru a preveni rotirea acesteia.

(3) Îndoiți urechile lungi și fixați șaibele cu urechi lungi și aripi

Îndoiți urechile lungi în jos sau în lateral, astfel încât să poată prinde marginea piesei de prelucrat, introduceți în orificiile de pe piesa de prelucrat sau sprijiniți-vă de proeminența fixă.

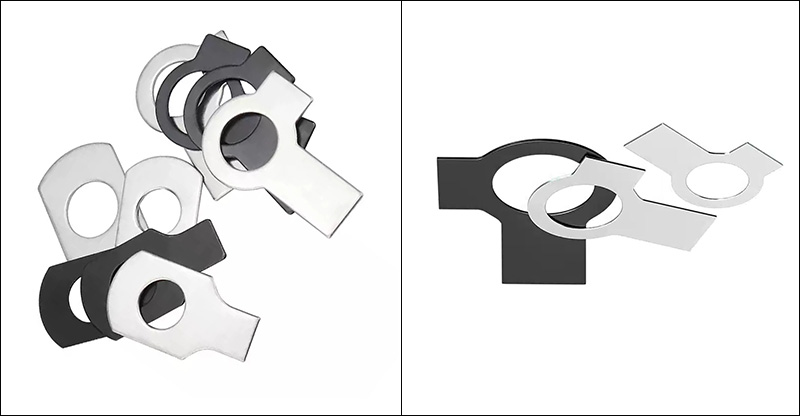

Tab Washers With Long Tab And Wings

【2】Determinarea efectului final

Urechea lungă a fixat șaiba pe piesa de prelucrat, asigurându-se că șaiba nu se poate roti.

Urechile scurte blochează piulița și șaiba împreună, iar nici piulița nu se poate roti.

Deoarece nu poate apărea nicio mișcare relativă între șaibă și piuliță, conexiunea șurubului este complet blocată.

【3】 Diferența față de mecanismele anti-slăbire bazate pe frecare

Blocare prin frecare: previne rotația prin crearea de rezistență. Vibrația poate depăși această rezistență și poate provoca slăbirea.

Șaibe cu urechi lungi și aripi: Prin interferență fizică directă, atâta timp cât urechea nu este îndoită sau deteriorată, piulița nu se va roti absolut. Acest mecanism de blocare nu este afectat de vibrații, lubrifiere sau schimbări de temperatură.

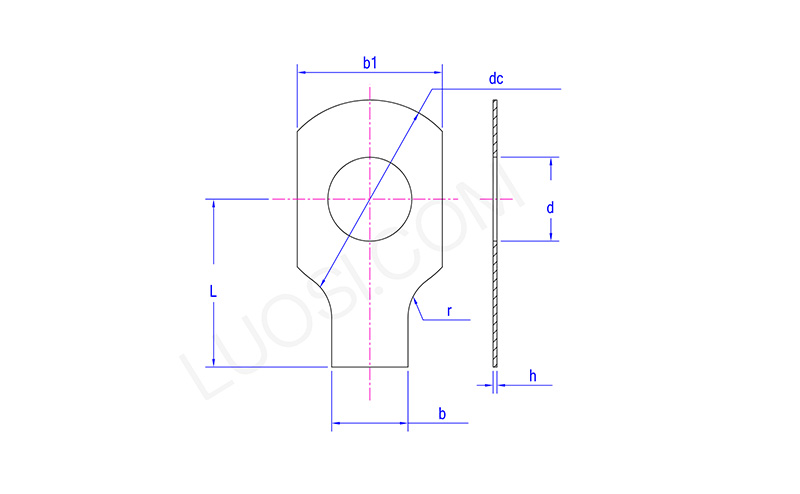

Tab Washers With Long Tab And Wings

Lun	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
