Șaibe cu urechi din oțel negru, cu ureche lungă și aripă

Șaibele cu urechi din oțel negru cu urechi lungi și aripi produse de fabrica Xiaoguo® au o structură simplă, care este ușor de utilizat și de utilizat. În timpul instalării, este necesară doar o cheie obișnuită și nu sunt necesare instrumente suplimentare.

Trimite o anchetă

Descriere produs

Instalarea șaibelor cu urechi din oțel negru cu ureche lungă și aripă implică patru pași simpli. Vă rugăm să urmați următoarea secvență de funcționare pentru a asigura un efect de blocare sigur.

【1】Uneltă

Cheie (folosită pentru strângerea piulițelor sau șuruburilor)

Clește cu bez ascuțit sau clește cu bez plat (folosit pentru îndoirea urechilor)

(Opțional) Ciocan + șurubelniță Phillips (pentru șaibe mai groase)

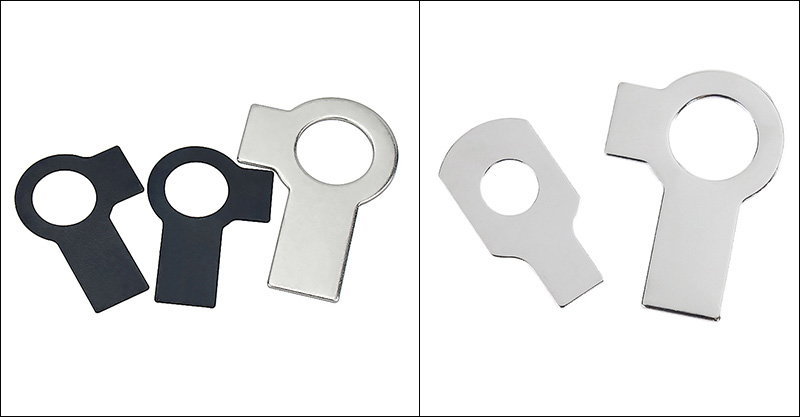

Black Steel Tab Washers With Long Tab and Wing

【2】Pașii de instalare

（1）Montați mașina de spălat

Treceți șurubul prin orificiul piesei de prelucrat. Puneți șaibele cu urechi din oțel negru cu ureche lungă și aripă pe șurub, mențineți atât urechea lungă, cât și urechea scurtă îndreptate spre exterior. Asigurați-vă că șaiba se află plat pe suprafață. Înșurubați piulița cu mâna, nu o strângeți complet încă.

(2) Strângeți piulița

Folosiți o cheie pentru a fixa piulița până când atinge cuplul necesar.

(3) Îndoiți urechea scurtă

Prindeți urechea scurtă cu un clește și pliați-o în sus. Îndoiți-o strâns pe o față plată a piuliței.

(4) Îndoiți urechea lungă

Folosiți un clește pentru a îndoi urechea lungă în jos sau în lateral. Îndoiți-o în canelura piesei sau îndoiți-o ferm pe marginea piesei.

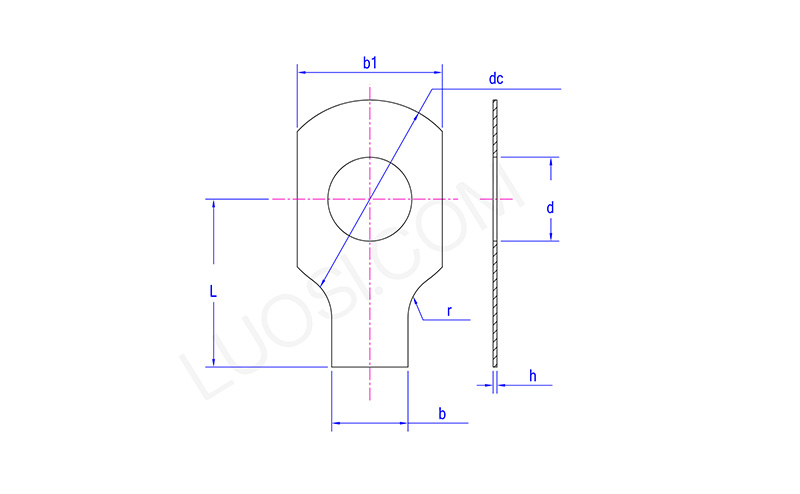

Black Steel Tab Washers With Long Tab and Wing

Lun	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Inspecția instalării

Urechile scurte sunt strâns atașate de planul piuliței, împiedicând rotirea piuliței.

Urechile lungi sunt bine fixate, iar șaibele cu urechi din oțel negru cu urechi lungi și aripi nu se pot roti în raport cu piesa de prelucrat.

Ambele piese pentru urechi nu au crăpături și nu au îndoire sau deteriorare excesivă.

【4】Note pentru atenție

(1) De unică folosință: După instalare, urechile sunt îndoite permanent. La îndepărtare, acestea trebuie îndreptate prin lovire sau tăiere. Șaibele cu urechi din oțel negru cu urechi lungi și aripi nu pot fi reutilizate.

(2) Nu vă îndoiți excesiv: îndoirea repetă sau unghiurile excesive de îndoire pot cauza ruperea rădăcinii urechii, pierzându-și funcția de blocare.

（3）Nu înțelegeți greșit: urechile scurte ar trebui să fie întotdeauna îndreptate în sus, iar urechile lungi să fie îndreptate în jos.
