Șaibe cu lame lungi și scurte

Șaibele Tab cu ureche lungă și scurtă produse de fabrica Xiaoguo® sunt blocate mai degrabă mecanic decât prin frecare. Blocarea mecanică previne fundamental rotația, iar efectul de blocare este foarte evident.

Trimite o anchetă

Descriere produs

Șaibe Tab cu ureche lungă și scurtă, care respectă inelul de blocare mecanică DIN 463, este un inel anti-slăbire de blocare pur mecanic dintr-o singură piesă. Este format printr-un singur proces de turnare sub presiune, având o ureche lungă și una scurtă, cele două urechi formând un unghi de aproximativ 90°. Este folosit pentru șuruburi / piulițe hexagonale, realizând anti-slăbire prin îndoirea unei piese lungi și a uneia scurte, și este potrivit pentru condiții de vibrații mari, sarcină dinamică și dilatare și contracție termică. Această structură poate împiedica complet rotația relativă a piuliței sau șurubului, realizând o blocare mecanică fiabilă.

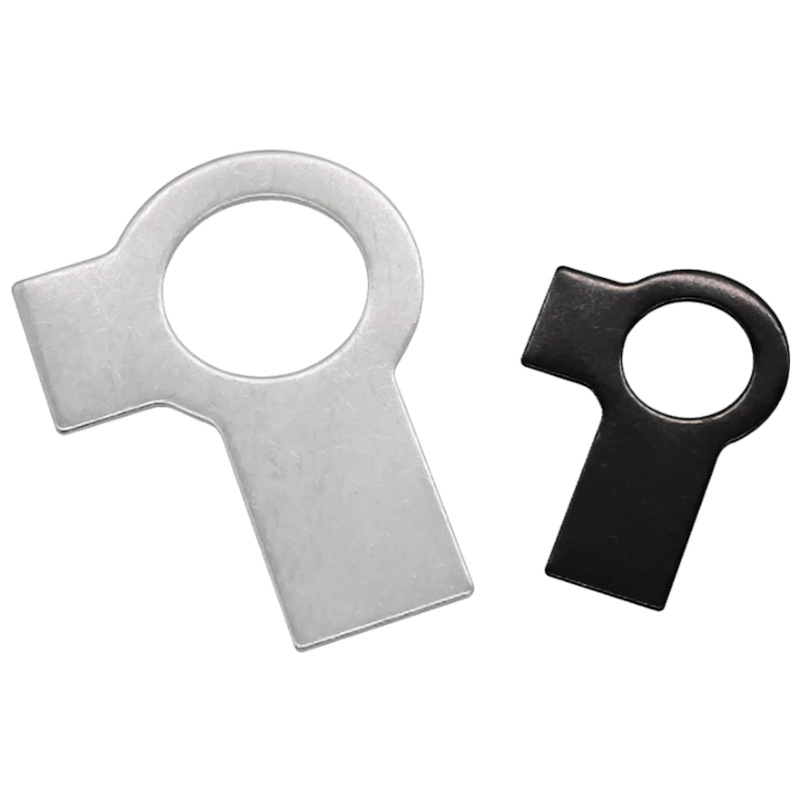

< style="text-align:center;"> Tab Washers With Long And Short Tab

Caracteristici structurale

Caracteristicile structurale ale șaibelor Tab cu ureche lungă și scurtă sunt următoarele:

(1) Turnare integrată de ștanțare

Întreaga șaibă Tab cu tablă lungă și scurtă este realizată dintr-o singură foaie de metal prin procesul de ștanțare la rece. Nu există sudură sau componente suplimentare, rezultând o structură simplă, rezistență ridicată și cost redus.

（2）Design cu două urechi (una lungă și una scurtă)

Corpul principal al șaibelor Tab cu ureche lungă și scurtă este circulară, iar două urechi se extind spre exterior de-a lungul marginii exterioare:

Filă scurtă: lungime scurtă

Filă lungă: lungime mai lungă

Cele două urechi formează un unghi de aproximativ 90 de grade între ele.

（3）Există o structură de eliberare a tensiunii la rădăcina urechii.

La punctul de conectare dintre piesa urechii și corpul circular, colțurile rotunjite sau o ușoară contracție a lățimii sunt concepute pentru a reduce concentrația de tensiuni în timpul îndoirii și pentru a preveni ruperea urechii.

(4) Corp cilindric

Grosimea corpului este uniformă. Nu există dinți sau suprafețe înclinate pe corp, iar suprafața este de obicei netedă.

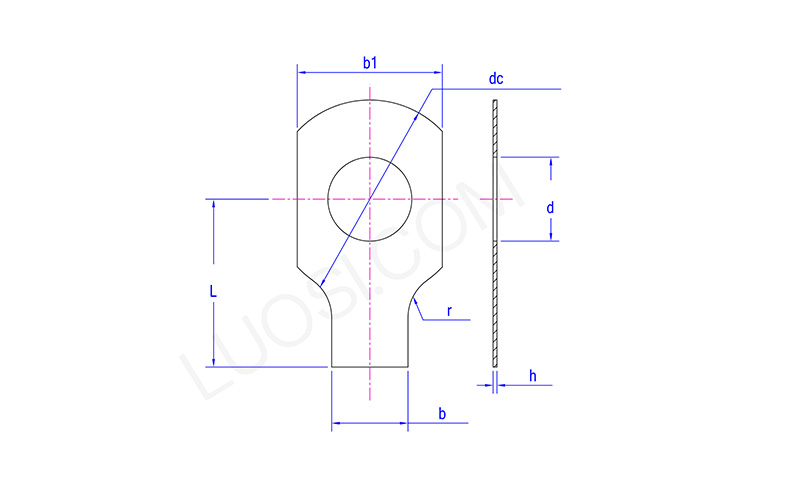

< style="text-align:center;"> Tab Washers With Long And Short Tab

Lun	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
