Șaibe de blocare cu arc

Șaibe de blocare cu arc produse de fabrica Xiaoguo® au elasticitate naturală. După ce au fost strânse, acestea vor exercita în mod continuu o forță elastică inversă asupra șuruburilor și piulițelor, prevenind efectiv slăbirea șuruburilor și piulițelor.

Trimite o anchetă

Descriere produs

Șaibe de blocare cu arc, cunoscute în mod obișnuit ca șaibă elastică, șaibă elastică sau șaibă de blocare, sunt o garnitură de metal cu o crestătură care iese ușor în afară. Materialul este în mare parte din oțel carbon și oțel inoxidabil. Este special conceput pentru a fi asociat cu capete de șuruburi și piulițe. Prin propria elasticitate, previne slăbirea șurubului din cauza vibrațiilor echipamentului.

În termeni simpli, șaibe de blocare cu arc este o „forță rezistentă cu elasticitate” care este introdusă între șurub și piesa de prelucrat. Este relativ ieftin, de dimensiuni mici, ocupă puțin spațiu, are o structură simplă și este ușor de instalat. Este una dintre cele mai comune piese anti-slăbire utilizate în producția industrială, automobile, mașini, aparate electrice și asamblare bricolaj.

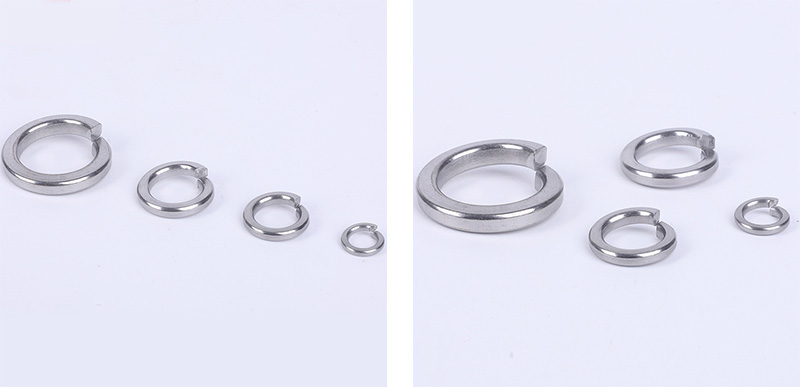

Spring Lock Washers

Cum se efectuează lucrarea?

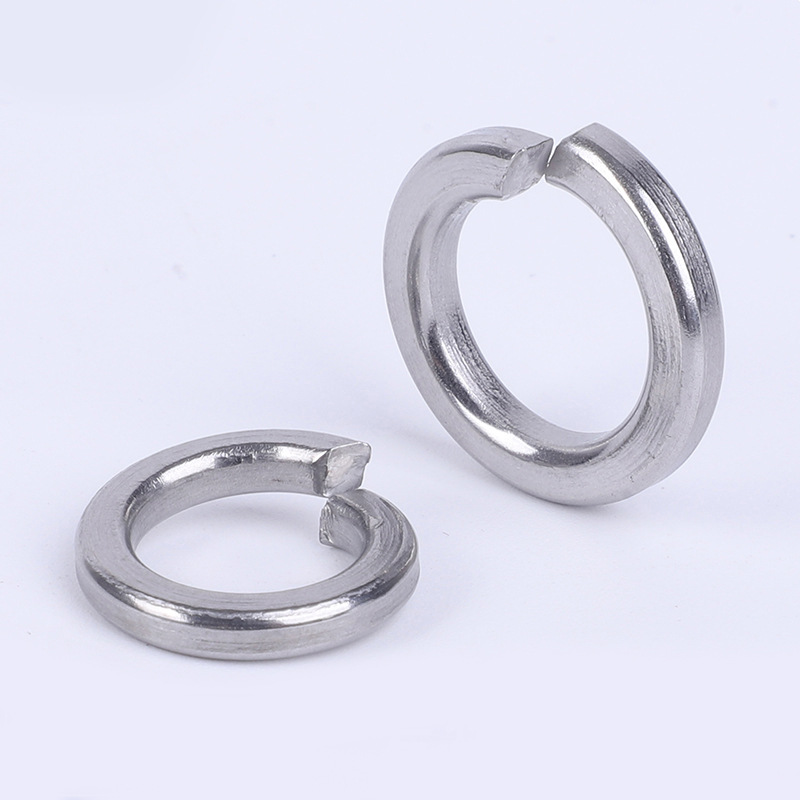

Când vezi forma șaibelor de blocare cu arc, totul devine clar - nu este un inel circular plat, ci un inel metalic care a fost tăiat o singură dată, cu deschiderea tăiată decalată în sus și în jos. Secțiunea sa transversală este înclinată și tocmai din cauza acestei forme, are în mod inerent elasticitate.

Procesul de lucru este de fapt destul de simplu:

(1) Instalare: Puneți șaibe de blocare cu arc pe șurub și puneți-l sub capul șurubului sau sub piuliță.

(2) Strângere: Când piulița este răsucită în jos, șaiba elastică va fi împinsă în jos. Șaiba elastică, care era în stare de deplasare în sus și în jos la marginea tăiată, este aplatizată, creând o forță care împinge înapoi.

（3）Anti-slăbire: După ce şaiba elastică este aplatizată, aceasta continuă să încerce să "resteze". Elasticitatea în sens opus generată de aceasta va crește frecarea pe întreaga conexiune, rezistând astfel slăbirii cauzate de vibrații. În același timp, capetele aplatizate ale șaibei arc vor produce margini ascuțite care vor pătrunde în capul șurubului și în suprafața piesei de prelucrat, formând un efect fizic de „blocare”, care împiedică și mai mult șurubul să se rotească înapoi.

Funcția anti-slăbire a șaibelor de blocare cu arc se realizează prin două lucruri: unul este frecarea cauzată de elasticitate, iar celălalt este forța de mușcare formată atunci când marginile ascuțite pătrund pe suprafață.

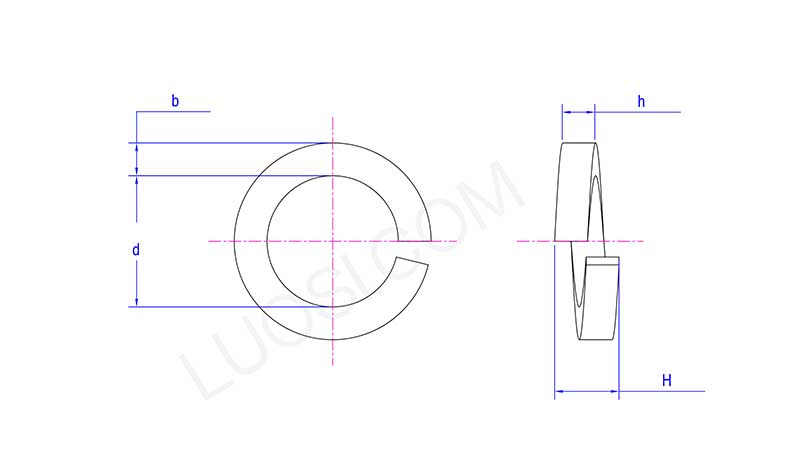

Spring Lock Washers

Lun	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
