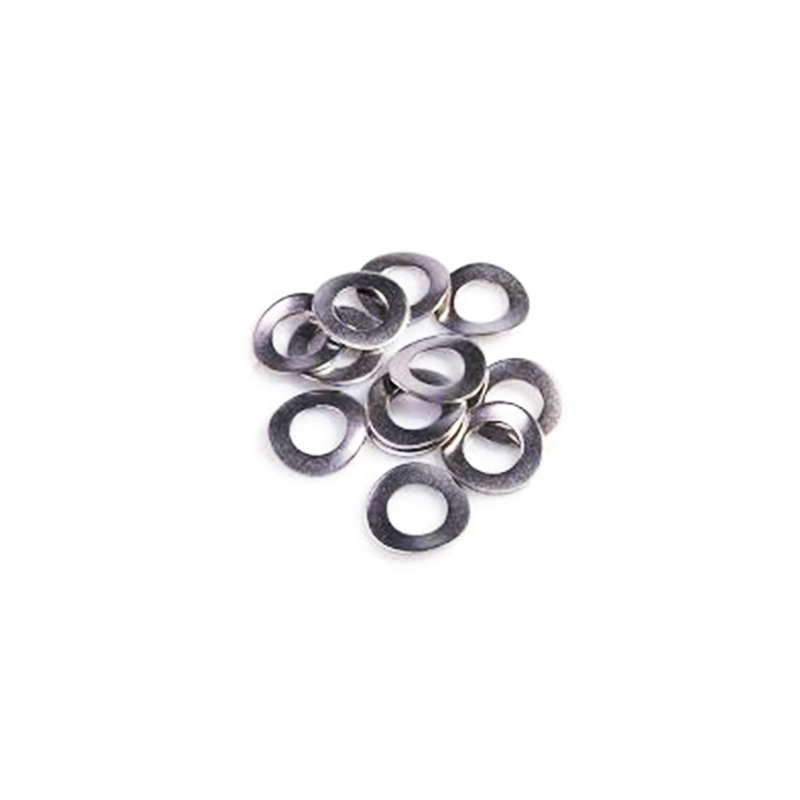

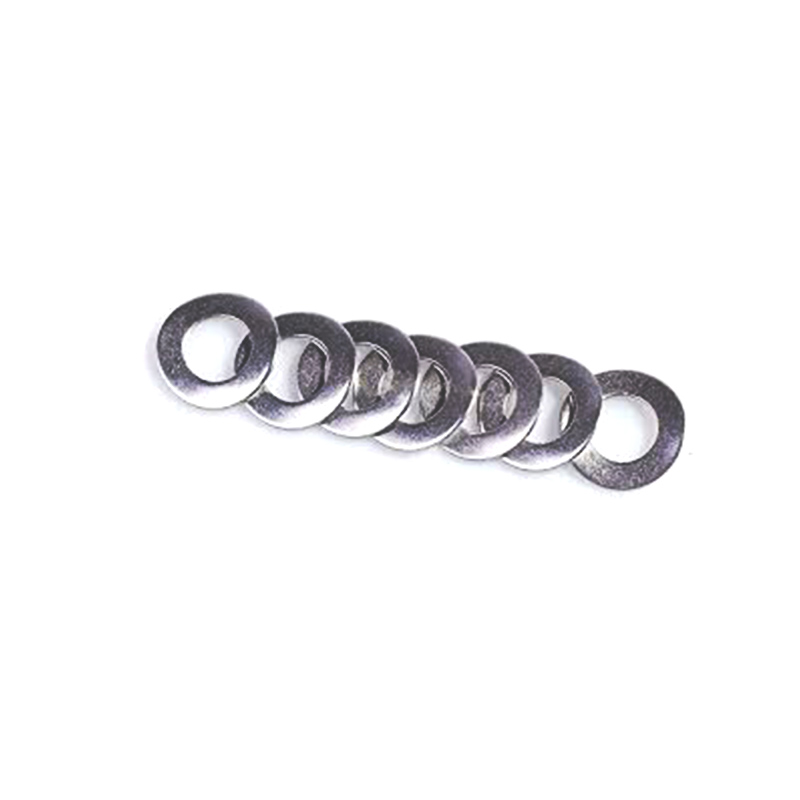

Saiba arc curbata DIN137A de lunga durata

Saiba cu arc curbata DIN137A de lunga durata din inventarul Xiaoguo® poate fi furnizata clientilor interesati gratuit ca mostre. Recomandăm clienților să testeze mai întâi mostrele pentru a le asigura calitatea, iar apoi să plaseze comenzi mari după aceea, pentru a economisi timp pentru ajustări.

Trimite o anchetă

Descriere produs

Aplicarea șaibei arc curbate DIN137A de lungă durată în motoare și sisteme de transmisie

În sistemele de motor și de transmisie, șaiba arc curbat DIN137A de lungă durată acționează ca „ucigașul jocului axial” și „gardianul forței de preîncărcare”.

【1】De ce sunt indispensabile șaibe cu arc curbate DIN137A de lungă durată în motoare și sisteme de transmisie?

(1) Motoarele și transmisiile se confruntă cu câteva probleme comune:

Expansiune termică – Când lucrurile se încălzesc, rotorul și arborele se extind, ceea ce modifică jocul rulmenților.

Toleranțe de fabricație – Piesele nu sunt realizate perfect, așa că nu se aliniază niciodată exact. Întotdeauna există o mică nepotrivire.

Uzură – În timp, suprafețele de rulment sau șaibe se uzează încet, ceea ce creează goluri suplimentare acolo unde nu ar trebui să existe.

Vibrații și zgomot – Când piesele se mișcă înainte și înapoi, rulmenții încep să emită zgomote ciudate, iar angrenajele se pot lovi unele de altele.

(2) Soluție pentru șaibe arc curbate DIN137A de lungă durată:

Folosește o formă curbată sau ondulată, așa că atunci când o apăsați plat, continuă să împingă înapoi.

Compensați automat modificările în clearance-ul cauzate de factorii menționați mai sus

Mențineți întotdeauna preîncărcarea corectă a rulmenților sau angrenajelor pentru a preveni slăbirea.

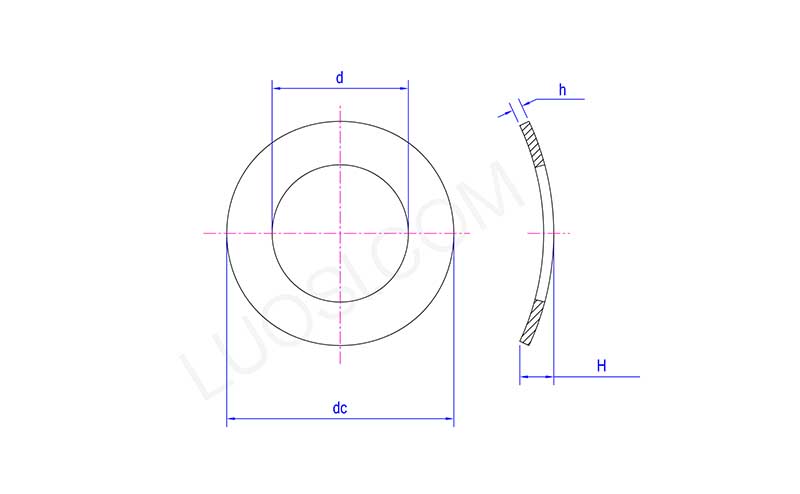

Long Lasting DIN137A Curved Spring Washer

Lun	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Scenarii de aplicații tipice

(1) Motor DC mic

Plasați o șaibă elastică curbă DIN137A de lungă durată între inelul exterior al rulmentului și capacul de capăt.

Eliminați jocul axial al rulmentului, reduceți zgomotul de funcționare și prelungiți durata de viață a rulmentului.

(2) Servomotoare

Puneți o preîncărcare constantă între rulmenții din față și din spate. Ajută rotorul să rămână mai precis pe loc și reduce vibrațiile.

(3) Motoare pentru aparate (ventilatoare, mașini de spălat)

Aceste șaibe ondulate împing lagărele cu o forță de aproximativ 5 până la 20 de Newtoni. Acest lucru oprește deplasarea rulmenților în interiorul carcasei și face motorul mai silențios.

Long Lasting DIN137A Curved Spring Washer

FAQ

（1）Î: Puteți realiza șaibe arc curbate DIN137A, cu dimensiuni personalizate, de lungă durată, care nu sunt standard?

A: Da. Putem modifica diametrul interior, diametrul exterior, grosimea și înălțimea curbei în funcție de desenul dvs. sau de un eșantion. De asemenea, putem adăuga marcaje personalizate și face ambalaje speciale dacă este necesar.

(2) Î: Va funcționa în motoare cu vibrații ridicate sau piese de transmisie?

A: Da, face treaba. Preia vibrațiile pe măsură ce echipamentul funcționează, gestionează golurile de la dilatarea căldurii și menține șurubul strâns în timp.

(3) Î: Pot folosi o șaibă elastică curbată cu un șurub de înaltă rezistență (gradul 10.9 sau 12.9)?

R: Nu chiar – nu este recomandat. Aceste șaibe funcționează cel mai bine cu șuruburi de grad 5.8 sau mai mic.
