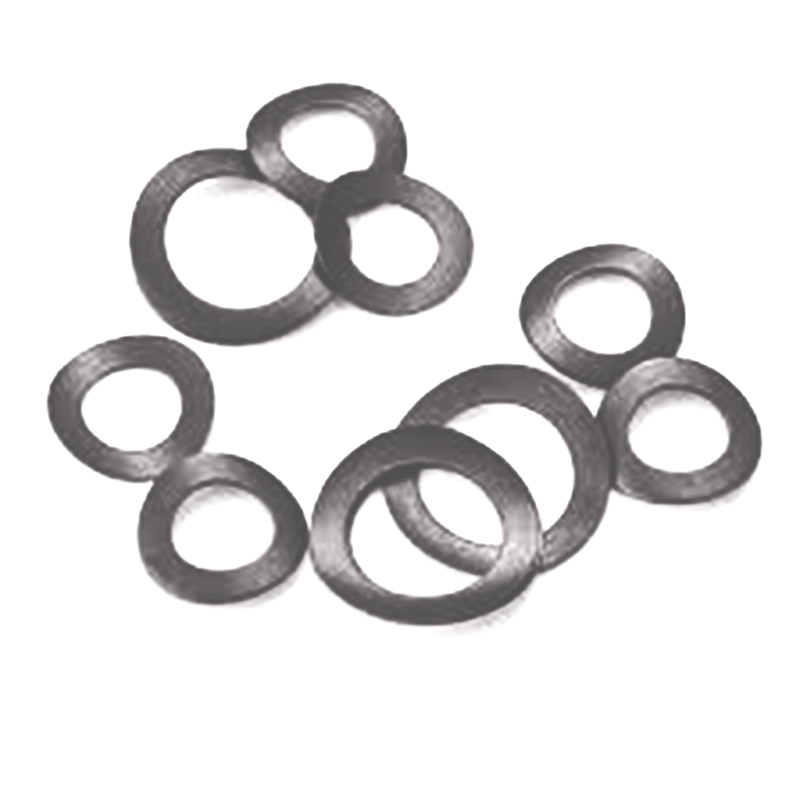

DIN 137A Specificații Șaibe elastice curbate

Fabrica Xiaoguo® din China produce șaibe arc curbate cu specificații DIN 137A personalizate. Puteți alege materialul, metoda de tratare a suprafeței și alte detalii pentru a satisface cerințele dumneavoastră specifice. Doar spuneți-ne specificațiile dvs. exacte - vom fi mai mult decât bucuroși să ne ocupăm de comanda dvs. personalizată.

Trimite o anchetă

Descriere produs

Principiul de funcționare al șaibelor arc curbate DIN 137A Specificații se bazează pe deformarea elastică a metalului.

（1）Stare liberă (neinstalat)

DIN 137A Specificații șaibe arc curbate nu sunt plate în starea sa naturală, ci au o umflătură în formă de arc (undă unică) sau valuri multiple (valuri multiple). În acest moment, are o înălțime naturală H, care este mai mare decât grosimea t a garniturii.

（2）Proces de compresie (strângerea șuruburilor)

Când șuruburile sau piulițele sunt strânse, șaibele sunt plasate între capul șurubului/piuliță și piesa de prelucrat. Pe măsură ce forța de strângere crește, forma în formă de arc sau ondulată este aplatizată treptat.

În timpul procesului de asamblare și strângere, partea inferioară a șurubului presează structura în formă de arc plat, determinând șaiba să genereze stres elastic de recul.

（3）Menținerea preîncărcării (starea de lucru)

După ce șaibe arcuite curbate cu specificații DIN 137A sunt aplatizate, dorește întotdeauna să revină la forma sa originală de arc. Această forță de restabilire este transformată într-o forță axială continuă, apăsând pe capul șurubului și pe suprafața piesei de prelucrat.

După încheierea strângerii, șaiba menține o tensiune elastică inversă continuă, apăsând constant pe capul șurubului și pe suprafața componentei conectate.

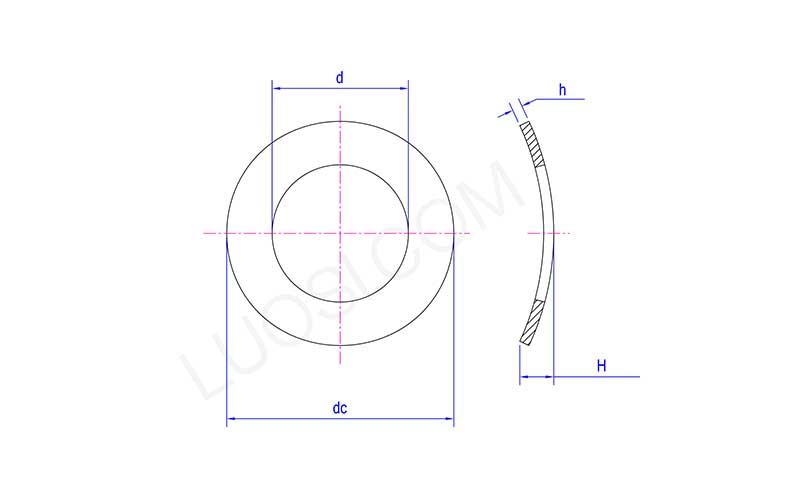

DIN 137A Specifications Curved Spring Washers

Lun	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Specificații personalizate DIN 137A Șaibe arc curbate

Xiaoguo® vă permite să personalizați DIN 137A Specificații șaibe arc curbate după cum aveți nevoie. Puteți modifica dimensiunea, numărul de valuri, materialul, finisajul suprafeței sau chiar ambalajul. În acest fel, fiecare mașină de spălat se potrivește exact designului tău.

（1）Diametrul interior ID / Diametrul exterior OD

De la M2 la M100 sau mai mare, atât diametrele interioare cât și cele exterioare pot fi personalizate conform desenelor.

Instrumente de precizie de dimensiuni mici (M2–M5), mașini grele de dimensiuni mari (M36–M100)

(2) Grosimea t

Interval comun: 0,3 mm – 3,0 mm. Pentru cerințe speciale, poate fi mai subțire sau mai groasă.

Când controlul sarcinii și spațiul axial sunt compacte.

（3）Materiale

Oțel pentru arc, oțel inoxidabil A2/A4, 17-7 PH, bronz fosfor, cupru beriliu, Inconel etc.

Elasticitate ridicată obișnuită, rezistentă la rugină, la temperatură ridicată/ rezistentă la explozie/ nemagnetică

(4) Tratarea suprafeței

Galvanizare, acoperire cu Dacromet, înnegrire, fosfatare, nichelare, pasivare, pasivare cu crom trivalent etc.

Antirugina, lubrifiere, izolație, îmbunătățirea coeficientului de frecare

(5) Ambalare

Pungi de plastic + cutii de hârtie, etichete personalizate, truse de ambalare mixte, cutii mici de vânzare cu amănuntul, coduri de bare ale cutiei exterioare etc.
