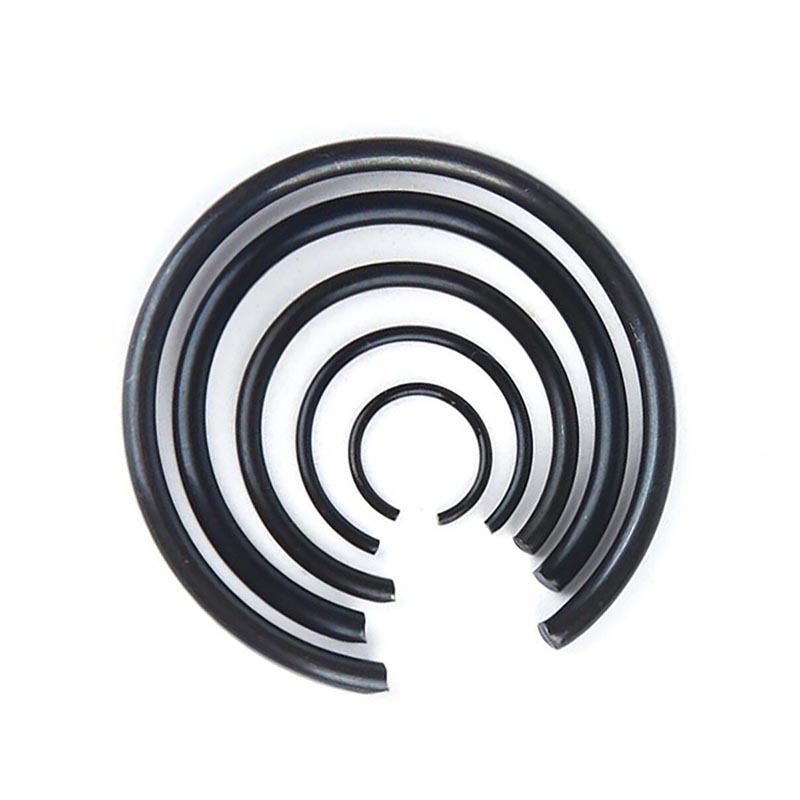

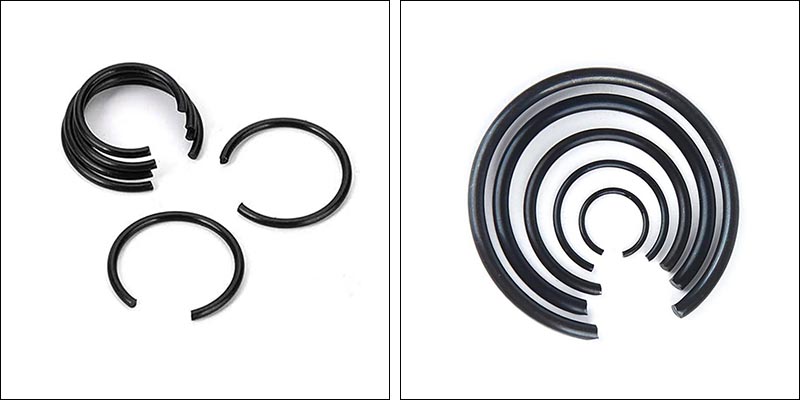

Arbore de inele rotunde de sârmă

Arborii inelelor de fixare rotunde din sârmă sunt un tip de dispozitiv de fixare de poziționare axială cu o structură simplă, cost redus și instalare ușoară. Sunt realizate prin înfășurarea și tăierea firelor de oțel cu arc cu secțiune rotundă, iar forma lor este un inel în formă de C cu o deschidere. Utilizând propria lor elasticitate, ele se pot potrivi în canelurile semicirculare de pe arbore pentru a forma un „umăr” pentru a fixa componente precum rulmenți și roți dințate, împiedicându-le să se miște axial pe arbore.

Structura de bază și principiul de instalare

Bazându-se pe deformarea elastică, arborii inelelor de fixare rotunde cu un diametru exterior mai mare decât diametrul arborelui se vor extinde atunci când sunt instalați, potrivindu-se în canelura semicirculară din partea superioară a arborelui și revenind complet în partea inferioară a canelurii după eliberare pentru a obține fixarea.

Tip de deschidere

Este împărțit în două tipuri: unul cu orificiu pentru scule (care poate fi asamblat și dezasamblat cu ajutorul unui clește de blocare) și celălalt fără orificiu (pentru a facilita instalarea, un unghi de tăiere de prindere specific este de obicei lăsat la capăt).

Forma în secțiune transversală

Utilizarea firului rotund contrastează puternic cu inelele de reținere cu secțiune pătrată/dreptunghiulară formate prin ștanțare.

Avantajele produsului

Ținând cont de caracteristicile structurale ale arborilor inelelor rotunde de fixare cu sârmă, sunt demonstrate următoarele avantaje și caracteristici principale:

Raport calitate-preț ridicat

Arborele inelelor de fixare rotunde din sârmă sunt fabricate din sârmă de oțel ca materie primă, care nu generează aproape nicio deșeu de margine sau colț. Acest lucru evită costul ridicat al matrițelor și este o opțiune economică și eficientă.

Instalare ușoară

Instalarea și dezasamblarea pot fi finalizate de obicei cu ajutorul unui clește standard de blocare, ceea ce ajută la îmbunătățirea eficienței asamblarii și întreținerii.

 Spațiu compact

Are un design compact și nu ocupă mult spațiu pe arbore sau în interiorul găurii. Acest lucru îl face potrivit pentru locurile înguste în care spațiul este limitat.

 Caracteristici portante

Cât de multă tracțiune poate suporta este de obicei mai mică decât cea pe care o obțineți cu tipurile cu secțiune transversală circulară sau dreptunghiulară. Deci este mai potrivit pentru încărcături ușoare până la medii.

Alegerea materialului

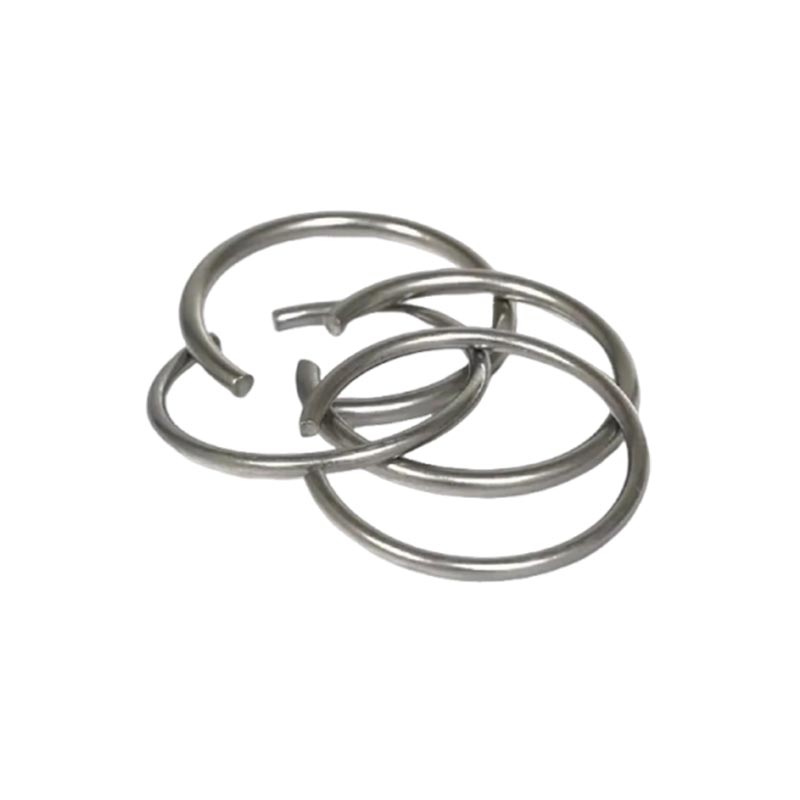

Arborele inelelor de fixare rotunde din sârmă sunt fabricate în mod obișnuit din oțel cu arc sau oțel inoxidabil. De asemenea, puteți alege finisaje de suprafață, cum ar fi oxidul negru sau fosfatarea, pentru a le oferi o anumită protecție împotriva ruginii.

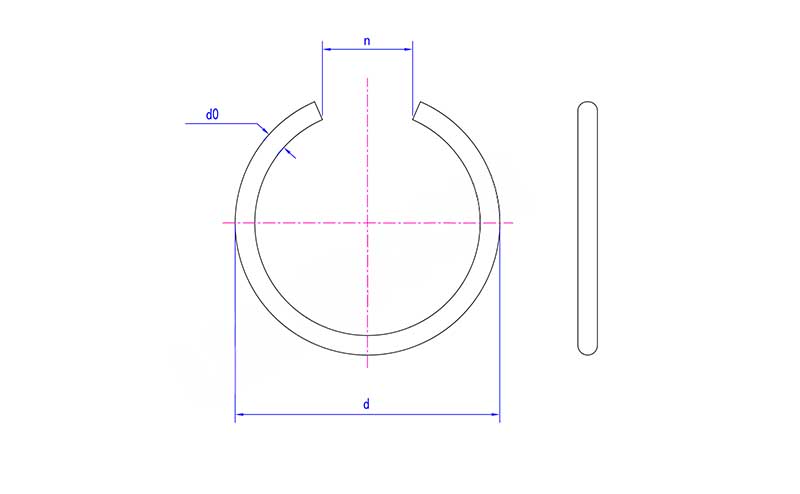

Lun	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
