Inele de fixare interne DIN 7993

Regularitatea inelelor de fixare interne DIN 7993 este asigurată pentru a facilita consultarea tehnicienilor de inginerie. Punctul cheie este extinderea duratei de viață a produsului și reducerea costului de înlocuire.

1. Inspecție vizuală (cu lupă)

Utilizați o lupă cu o mărire de 10x sau mai mare pentru a inspecta suprafața inelelor de fixare interne DIN 7993. Acordați o atenție deosebită zonelor cu concentrare a stresului. Aspectul închizătoarei trebuie să fie uniform și fără cusur.

Fisura: Adâncimea fisurii admisă ≤ 0,02 mm

Zgârieturi: zgârieturile severe sunt clasificate ca necalificate.

Coroziune: Dacă apare rugină roșie, aceasta indică faptul că anticoroziunea a eșuat. Componenta trebuie înlocuită imediat.

2. Inspecție de deformare și planeitate

Răsucire: Așezați inelele de fixare interne DIN 7993 pe o suprafață plană și verificați dacă există deformări plane. Ar trebui să fie plat și să nu existe deformare vizibilă.

Deformare permanentă: închizătorul și-a pierdut forma inițială.

Distorsiunea în spirală: cauzată de utilizarea necorespunzătoare a uneltelor în timpul instalării, ceea ce duce la blocarea obiectului și răsucirea în jurul propriei axe.

3.Inspecția elasticității și tensiunii

Atenuare elastică/pierdere de tensiune: inelele de fixare interne DIN 7993 nu reușesc să revină cu forță după compresie sau se poate observa că tremură semnificativ atunci când sunt împinse ușor cu mâna după ce au fost instalate în canelură.

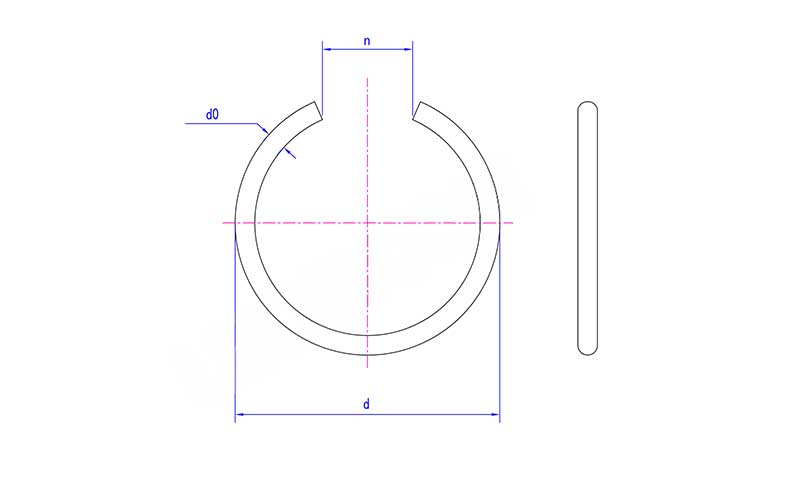

4. Inspecție dimensională

Abaterea diametrului exterior: interval de toleranță ±0,05 mm

Abaterea diametrului interior: Diferite game de specificații corespund diferitelor game de duritate.

Deschidere liberă: Deplasarea axială nu trebuie să depășească 0,15 mm.

5.Cooperați cu inspecția canelurilor

În timpul fiecărei lucrări de întreținere, canelurile din interiorul găurilor ar trebui, de asemenea, inspectate.

Uzura/extensia canelurii: Folosiți un șubler vernier pentru a măsura diametrul canelurii și confirmați dacă rămâne în intervalul de toleranță standard.

Deteriorarea marginii canelurii: inspectați pereții laterali și marginile canelurii. Dacă există bavuri, flanșe, daune prin strivire sau teșire, piesele corespunzătoare trebuie restaurate sau înlocuite.

Deteriorarea fundului canelurii: Există zgârieturi, coroziune sau acumulare de material în partea de jos a canelurii.

Blocarea trecerii uleiului: Există resturi sau obiecte străine blocate în apropierea canelurii.

6.Verificați starea componentei în coordonare

Componentele poziționate de cleme vor afecta, de asemenea, condițiile de forță ale inelelor de fixare interne DIN 7993.

Uzura suprafeței: Fața de capăt a componentei în contact cu inelul de strângere prezintă uzură neuniformă, uzură în trepte sau adâncitură.

Teșituri/colțuri rotunde care se potrivesc: dacă teșiturile sau colțurile rotunde sunt prea mari, se va reduce zona efectivă efectivă de purtare a forței a închizătoarei.
