Inele de fixare rotunde din sârmă

Următoarea este o introducere în principiul de funcționare al inelelor de fixare rotunde din sârmă inelă.

1.Fundație structurală

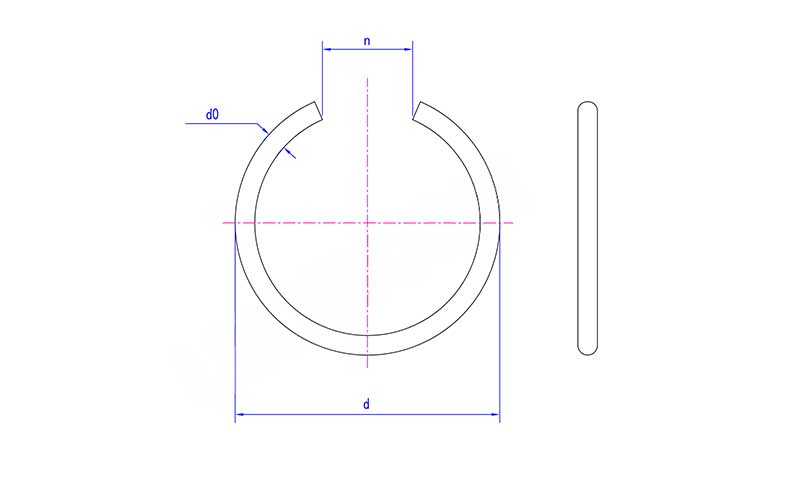

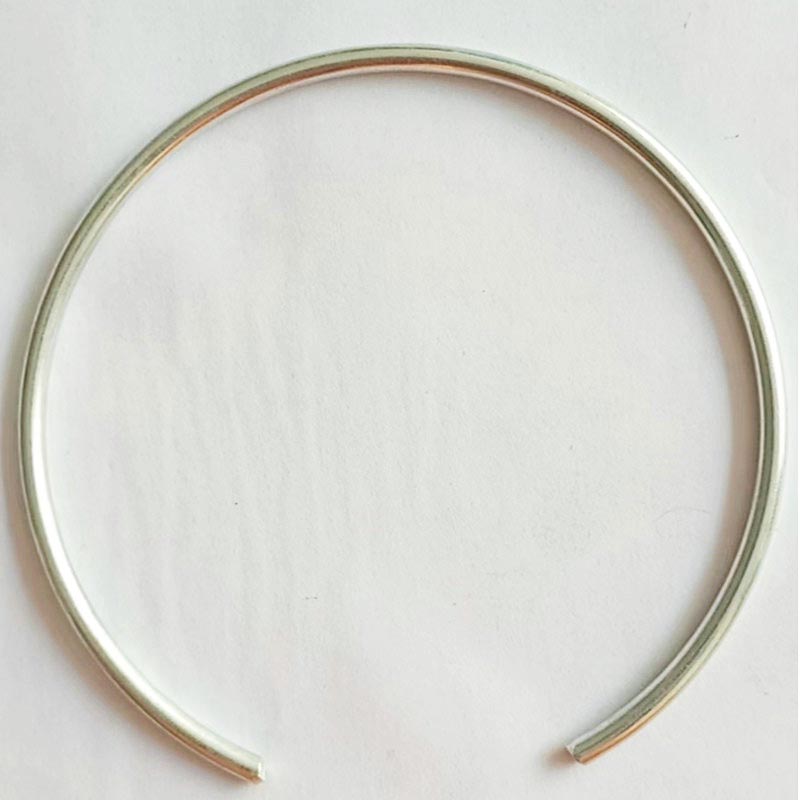

Inelele de fixare pentru sârmă rotundă sunt formate prin înfășurarea unui fir de oțel cu arc cu secțiune rotundă într-un inel circular cu o deschidere.

În stare liberă, diametrul său exterior este puțin mai mare decât diametrul orificiului de instalare țintă. Deoarece secțiunea transversală este circulară, întregul inel nu are margini ascuțite și, prin urmare, nu va zgâria peretele orificiului sau piesele de îmbinare în timpul instalării sau utilizării.

2.Procesul de instalare

Comprima

Folosiți cleștele pentru fălci pentru a prinde ambele capete ale deschiderii și aplicați forță pentru a strânge cleștii. În acest moment, inelele de fixare rotunde din sârmă sunt comprimate radial, diametrul său exterior devine mai mic și se transformă într-un inel circular care este mai mic decât diametrul găurii de instalare.

Introduceți în gaură

În stare comprimată, introduceți inelul de reținere în întregime în orificiu și împingeți-l în poziția canelurii circulare preprelucrate.

Eliberare

Eliberați clema de blocare. Inelul de reținere pierde constrângerea forței externe și, bazându-se pe energia potențială elastică stocată, se extinde în exterior.

Deoarece diametrul exterior în stare liberă este mai mare decât diametrul găurii, inelul de reținere se va potrivi strâns în partea inferioară a canelurii și nu poate fi scos din orificiu.

Finalizarea poziționării

După ce inelul de reținere este introdus în canelură, în interiorul găurii se formează o suprafață inelară netedă. Piesa care urmează să fie poziționată ar trebui să fie strâns atașată de această treaptă, fiind astfel restricționată la o anumită poziție axială în interiorul găurii și neputând aluneca spre exterior.

3.Defalcarea principiului de lucru de bază

Stare liberă: Diametrul exterior > Diametrul găurii, nu poate fi introdus direct în gaură

Stare comprimată: diametrul exterior < diametrul găurii (folosind deformarea elastică), arcul de blocare aplică forță, diametrul scade

Introduceți în slot: Mențineți starea comprimată și trimiteți în poziția canelurii

După eliberare, stare de funcționare: diametrul exterior se recuperează > Diametrul găurii (limitat de peretele canelurii), forța elastică de restabilire se transformă în presiune radială, determinând inelele de fixare a sârmei rotunde a inelelor să adere strâns la partea inferioară a canelurii
