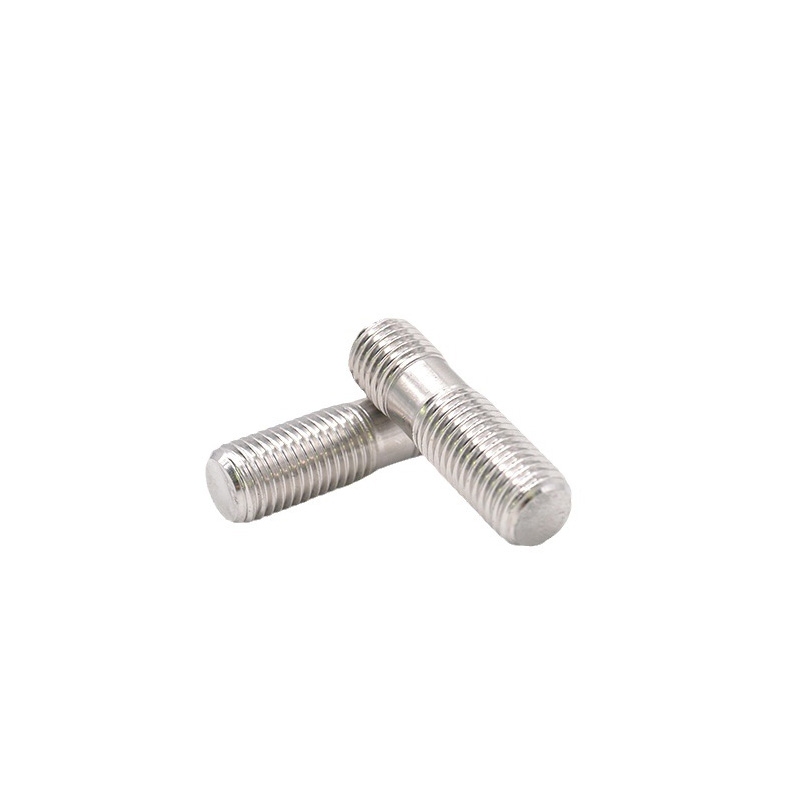

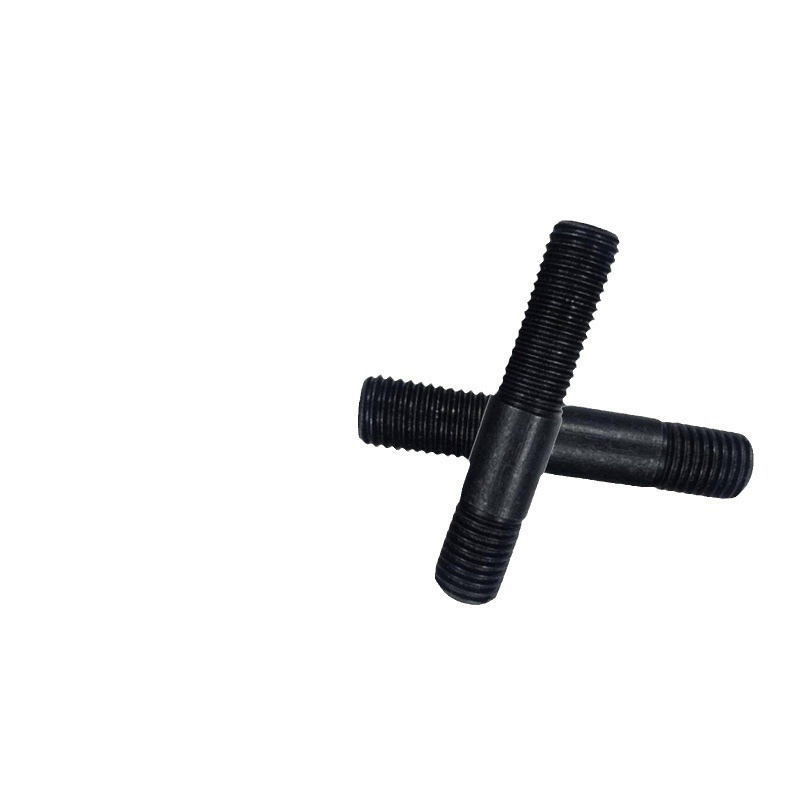

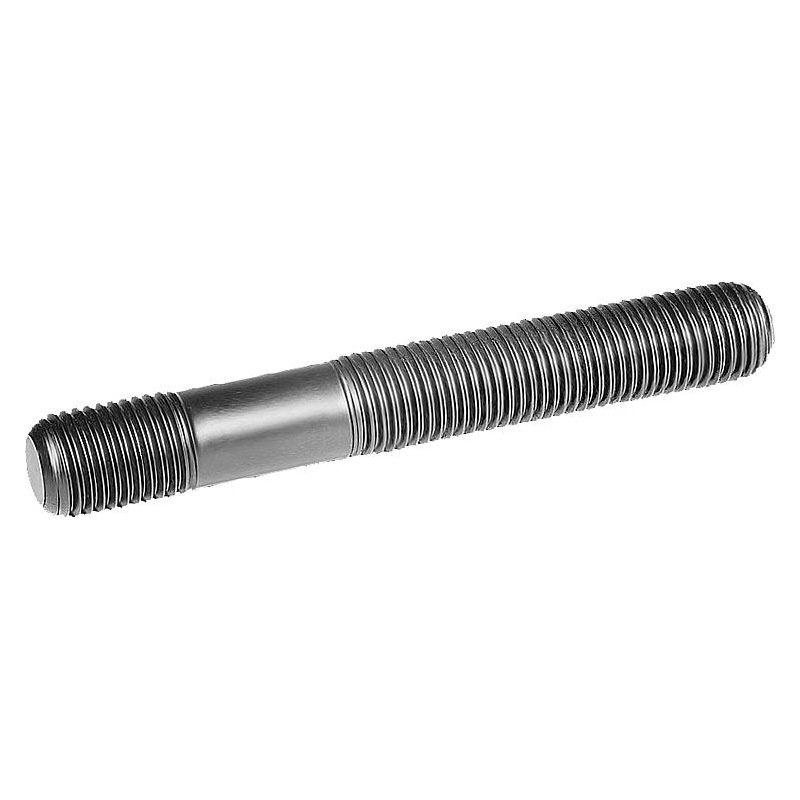

Stâlp dublu dur cu pas fin

Știfturile duble de stâlp dur cu pas fin sunt potrivite pentru scenarii care necesită conexiuni de mare rezistență și precise. Tija groasă sporește aderența, în timp ce firul fin asigură o potrivire strânsă și stabilă. Fabrica Xiaoguo® are o cantitate mare de stoc în stoc.

Trimite o anchetă

Descriere produs

Știfturile duble de stâlp dur cu pas fin este o tijă de metal relativ groasă, cu fire fine la ambele capete. Vine într-o gamă largă de specificații, cu diametre ale filetului variind de la câțiva milimetri până la zeci de milimetri, iar lungimea poate fi selectată și în funcție de nevoile reale.

Caracteristicile produsului

Caracteristica stâlpilor dubli cu pas fin este structura grosieră a tijei. În comparație cu știfturile obișnuite, tijele grosiere pot spori rezistența generală și rigiditatea și sunt mai puțin susceptibile să se deformeze atunci când sunt supuse la sarcini mari. Pasul firelor cu filet fin este mic, iar distanța dintre fiecare tură a firului este mai mică. Când este răsucit, poate genera o frecare mai mare și este mai puțin probabil să se slăbească după ce a fost strâns.

parametrii

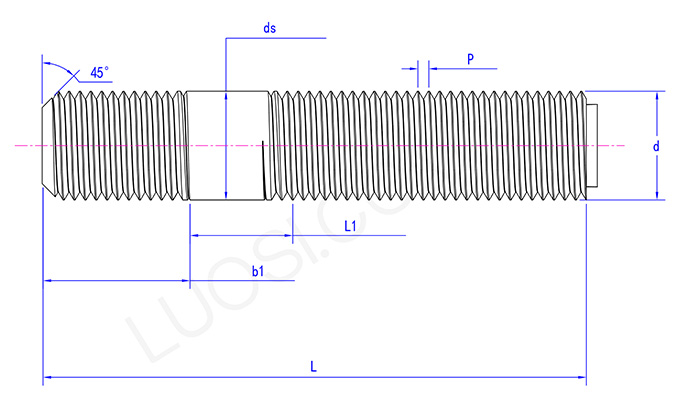

Rough pole double studs with fine pitch

Aplicații

Stud dublu de stâlp dur cu pas fin este mai frecvent utilizat în industrii precum producția mecanică, aerospațială și instrumentele de precizie. Asamblarea echipamentelor de înaltă precizie în fabricație mecanică; Componente fixe de aeronave în domeniul aerospațial; În producția de instrumente de precizie, pentru a asigura stabilitatea pieselor, acest tip de știfturi este întotdeauna necesar pentru a garanta fiabilitatea și stabilitatea conexiunii.

Pentru fixarea componentelor cheie ale echipamentelor mecanice mari se folosesc știfturi duble de stâlp dur cu pas fin. În fabrici, sunt adesea instalate și utilizate echipamente mecanice la scară largă, cum ar fi mașini-unelte grele și compresoare mari. Pentru a instala cutia de ax a mașinii-unelte de mare capacitate, înșurubați un capăt al știftului în orificiul filetat al patului mașinii-unelte și treceți celălalt capăt prin orificiul de instalare a cutiei de ax, apoi înșurubați piulița.

Parametrii produsului

Lun	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Aceste știfturi duble de stâlp dur sunt utilizate pentru fabricarea și instalarea matrițelor. În industria de fabricare a matrițelor, la realizarea matrițelor de injecție, matrițelor de turnare sub presiune, etc., acestea sunt utilizate pentru fixarea diferitelor module ale matrițelor. Conectați matrițele superioare și inferioare ale matriței. Înșurubați un capăt al știftului în orificiul filetat al matriței inferioare și treceți celălalt capăt prin matrița superioară. Apoi înșurubați piulița.
