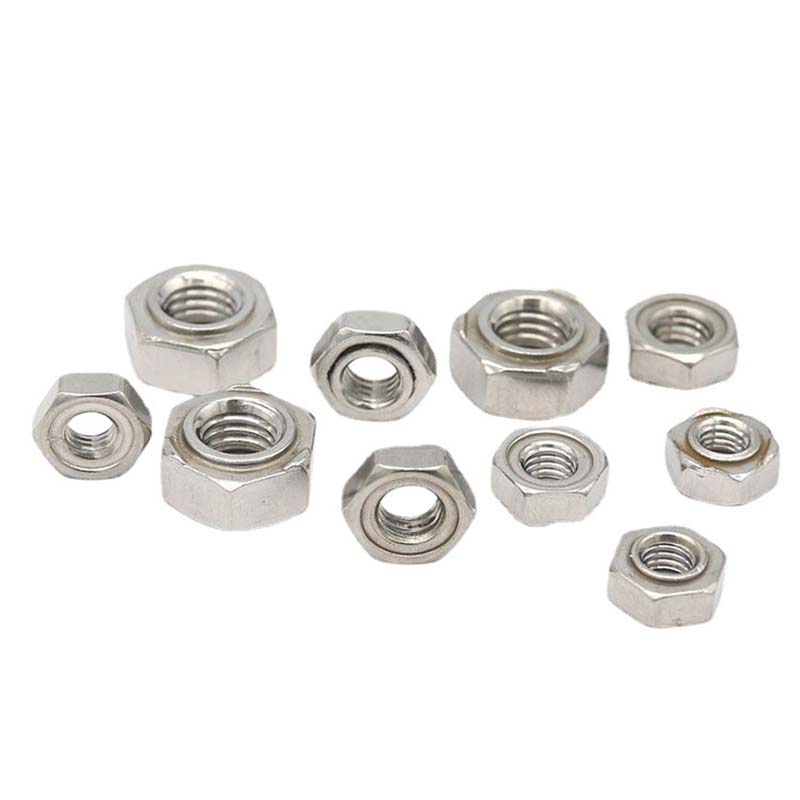

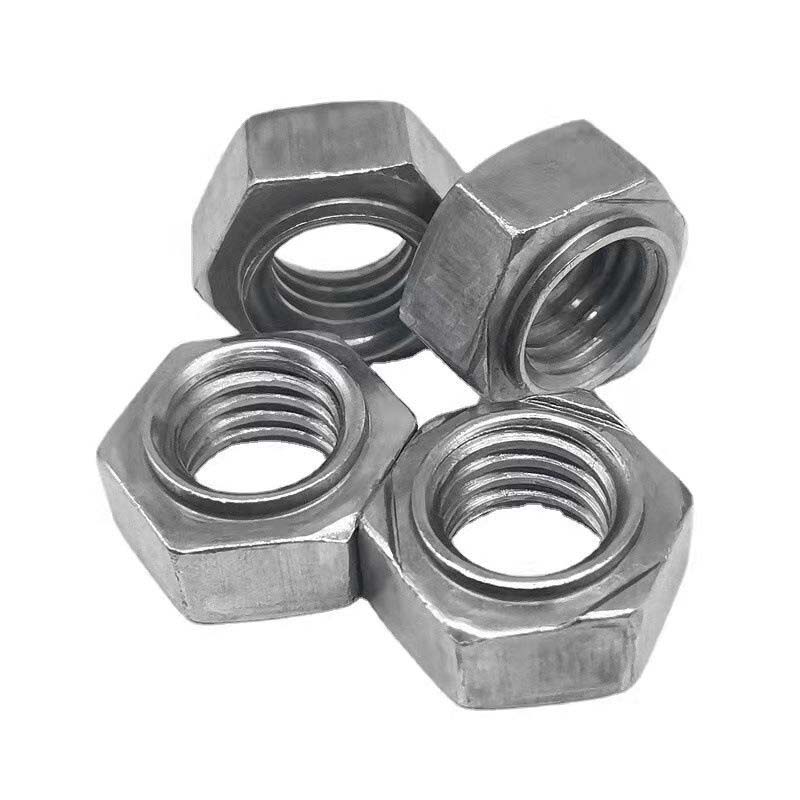

Piulițe hexagonale metrice pentru sudarea prin proiecție de rezistență

Piulițele hexagonale metrice pentru sudarea prin proiecție cu rezistență sunt dimensionate în unități metrice și sunt proiectate special pentru sudarea prin puncte cu rezistență. În timpul procesului de sudare, micile proeminențe se vor topi și se vor lega de metal. Furnizorii Xiaoguo® pot oferi mostre gratuite.

Model:BS 7670-1-4-1993

Trimite o anchetă

Descriere produs

Piulițele hexagonale metrice pentru sudarea prin proiecție cu rezistență au o formă hexagonală, ceea ce face convenabilă utilizarea unei chei pentru strângere. Pe o parte a piuliței, există mai multe puncte de lipit mici proeminente, în timp ce pe cealaltă parte, există găuri filetate metrice standard.

Detalii produs

Piulițele hexagonale de sudură cu proiecție de rezistență metrică au proeminențe mici în partea inferioară. Când electrozii de sudură apasă în jos, curentul trece prin aceste proeminențe, topind instantaneu proeminențele și topind piulița cu placa metalică de dedesubt. Acest proces este rapid și automatizat și este foarte potrivit pentru liniile de producție la scară largă din industria auto sau a aparatelor electrocasnice.

Piulițe hexagonale metrice pentru dimensiuni de acoperire de sudură cu proiecție de rezistență, cum ar fi M6, M8 și M10. Pasul (de exemplu, 1,0 sau 1,25) trebuie să se potrivească cu șuruburile dvs. Dimensiunea piuliței hexagonale (de exemplu, o piuliță hexagonală pentru M6 este de 10 milimetri) determină cheia necesară pentru pasul următor.

Lun	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 max	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
și min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h max	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s max	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

parameter of Metric hex nuts for resistance projection welding

Pentru sudarea prin proiecție cu rezistență, păstrați suprafața curată când utilizați piulițe hexagonale metrice. Uleiul sau rugina pot deteriora sudura. Asigurați-vă că electrozii sunt aliniați și în stare bună. Electrozii deteriorați pot duce la o sudură defectuoasă. Acordați atenție „împroșcării” (zburarea scânteii), care indică de obicei o eroare de setare și sudura poate să nu fie sigură.

Caracteristicile produsului

Piulițele hexagonale metrice pentru sudarea prin proiecție de rezistență oferă un cuplu mai mare la strângerea sau slăbirea șuruburilor, asigurând o funcționare lină și ușoară, fără alunecare. Ele asigură, de asemenea, puncte de sudură bine aliniate și o distribuție uniformă a căldurii în timpul sudării. Ele aderă strâns la componentele sudate, creând o conexiune sigură.

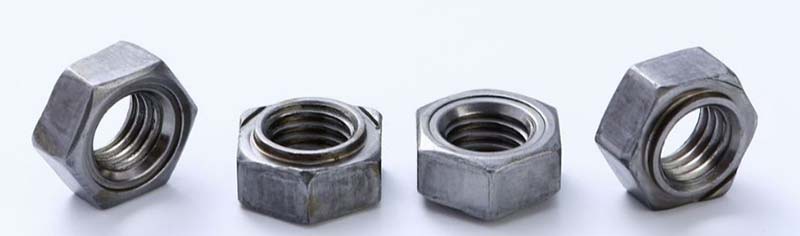

Metric hex nuts for resistance projection welding
