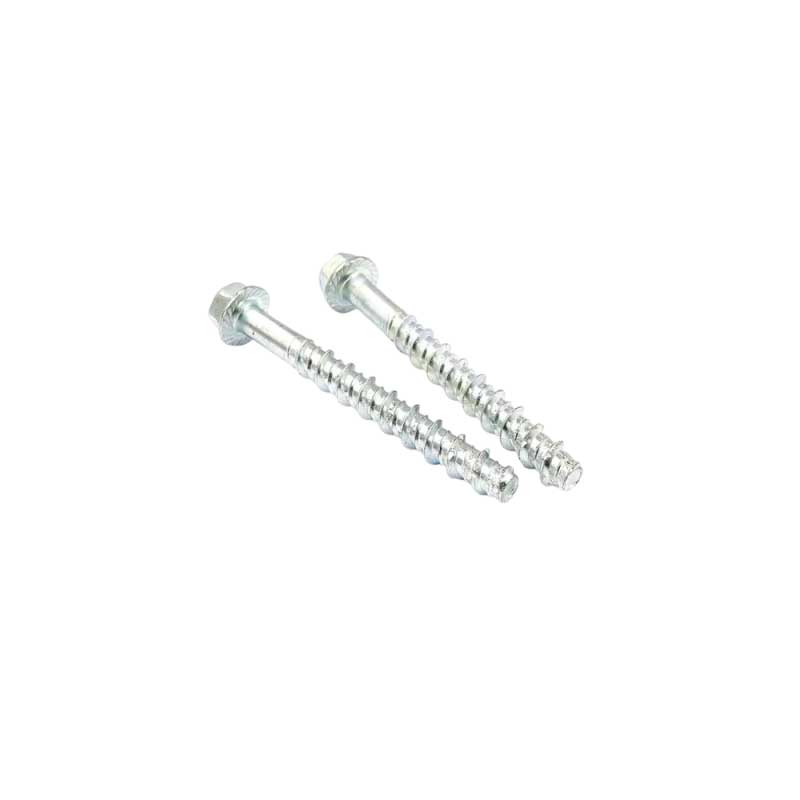

Șurub de ancorare pentru beton autofiletant cu flanșă hexagonală

Fabrica Xiaoguo are ani de experiență în comerțul de export. Acest șurub de ancorare autofiletant pentru beton cu flanșă hexagonală acoperă dimensiuni de la M6 la M16. În timpul construcției, cuplul de strângere rezonabil trebuie controlat pentru a evita îndepărtarea firelor și deteriorarea materialului de bază. Materialele din carbon și oțel inoxidabil se adaptează la diferite condiții de temperatură, asigurând o instalare sigură și fiabilă.

Trimite o anchetă

Descriere produs

Următoarea este o introducere în proprietățile mecanice și parametrii de instalare ai șurubului de ancorare autofiletant pentru beton cu flanșă hexagonală din China Xiaoguo®.

1.Parametrii de instalare recomandați

Diametru nominal	Diametru burghiu (mm)	Adâncime de găurire (mm)	Grosimea minimă a substratului (mm)	Distanța minimă (mm)	Distanța minimă (mm)	Cuplu de instalare (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

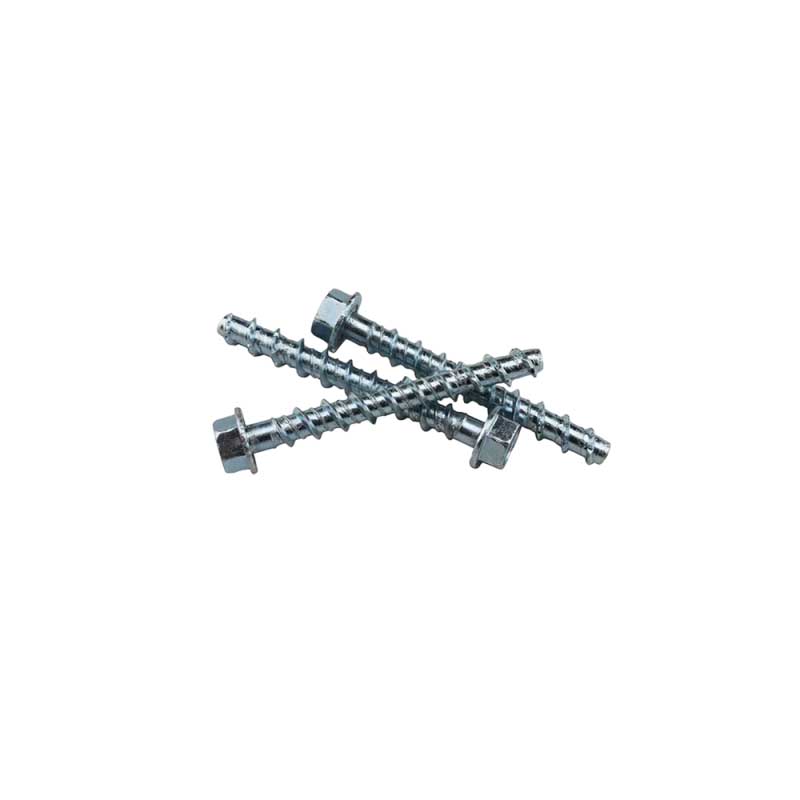

Hexagon Flange Self Tapping Concrete Anchor Bolt

Metoda de găurire: Utilizați un burghiu cu ciocan împreună cu un burghiu din aliaj dur.

Cerințe de curățare: Folosiți o pompă de aer sau un aspirator pentru a sufla de cel puțin 4 ori. Nu trebuie să existe praf vizibil în interiorul găurii.

Instrumente de instalare: cheie de impact sau cheie dinamometrică, cu dușă hexagonală.

2. Cerințe de cuplu de instalare și de strângere

Cuplul de instalare trebuie menținut în intervalul recomandat. Cuplul insuficient va duce la ancorarea inadecvată; un cuplu excesiv poate cauza alunecarea filetului sau deteriorarea locală a betonului.

După instalare, suprafața inferioară a capului flanșei trebuie să fie în contact strâns cu componenta fixă, iar șurubul de ancorare pentru beton autofiletant cu flanșă hexagonală nu trebuie rotit manual.

3. Limitări de mediu și temperatură

Temperatura ambientală aplicabilă: Oțel carbon, acoperire electro-galvanizată: -40°C până la +80°C

Oțelul inoxidabil poate rezista la temperaturi ușor mai ridicate până la ≤ 120°C.

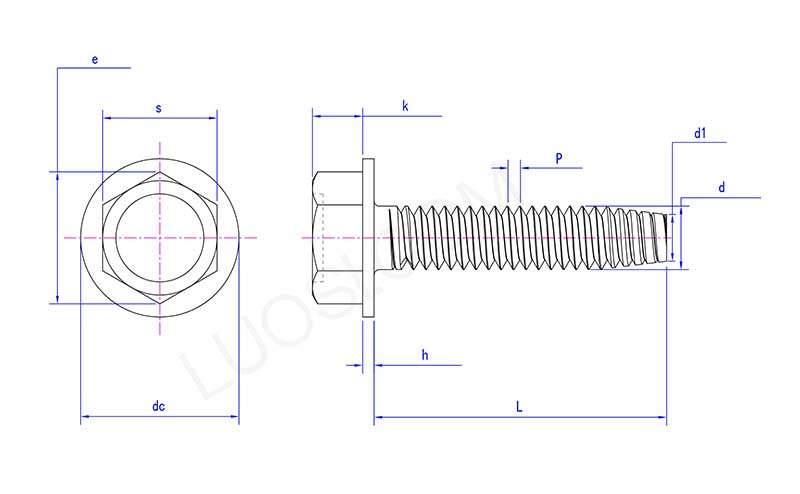

Hexagon Flange Self Tapping Concrete Anchor Bolt

Lun	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
dc max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078

Erori și soluții comune

Următoarele sunt cele mai frecvente 4 greșeli care sunt cel mai probabil să apară la instalarea șurubului de ancorare pentru beton autofiletant cu flanșă hexagonală, împreună cu soluțiile corespunzătoare.

1.Diametrul burghiului este incorect.

Performanță: a fost folosit un burghiu cu 1-2 mm mai mare în diametru decât șurubul de ancorare. După ce șurubul de ancorare a fost înșurubat, acesta s-a slăbit.

Motiv: orificiul este prea mare, iar firul nu poate ajunge la peretele interior al găurii, ceea ce duce la o cuplare eficientă.

Abordare corectă: Folosiți un burghiu cu același diametru nominal ca și șurubul de ancorare.

2. Curățare insuficientă a orificiilor sau curățare incompletă a orificiilor

Performanță: rezistența variază foarte mult la intrare.

Motiv: Praful se acumulează în interiorul orificiului, împiedicând cuplarea firului.

Procedura corectă: După găurire, suflați aer de cel puțin 4 ori până când aerul suflat este liber de praf evident. Alternativ, puteți folosi un aspirator.

3.Adâncimea de foraj este insuficientă.

Performanță: șurubul de ancorare a fost strâns complet, dar flanșa nu a intrat încă în contact cu componenta fixă.

Motiv: adâncime insuficientă a găurii.

Abordarea corectă: adâncimea găurii ar trebui să fie cu 5-10 mm mai mare decât adâncimea efectivă de încastrare a șurubului de ancorare.

4. Înclinați la strângere

Performanță: șurubul de ancorare pentru beton autofiletant cu flanșă hexagonală devine înclinat după ce a fost înșurubat.

Motiv: burghiul nu este perpendicular sau unghiul cheii utilizate în timpul introducerii este incorect.

Abordarea corectă: Păstrați burghiul electric perpendicular pe substrat în timpul găuririi; inițial, țineți șurubul de ancorare pe loc cu mâna când îl înșurubați.
