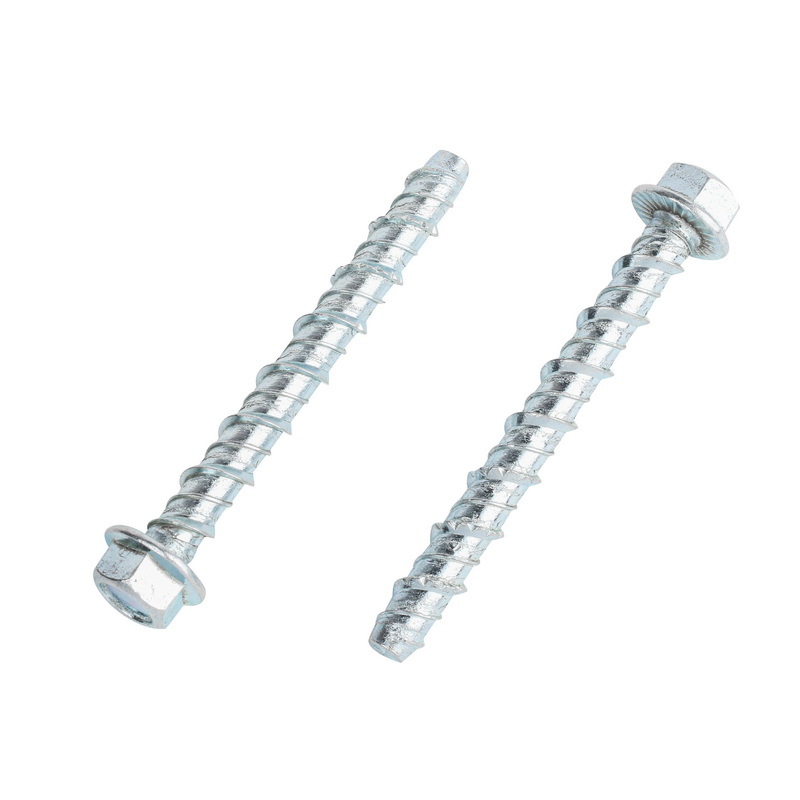

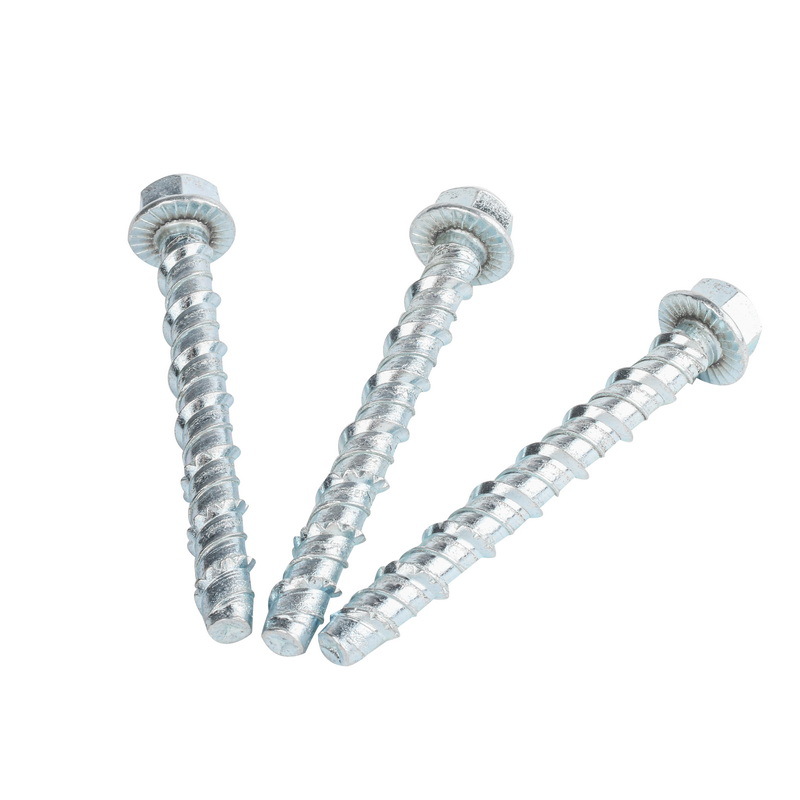

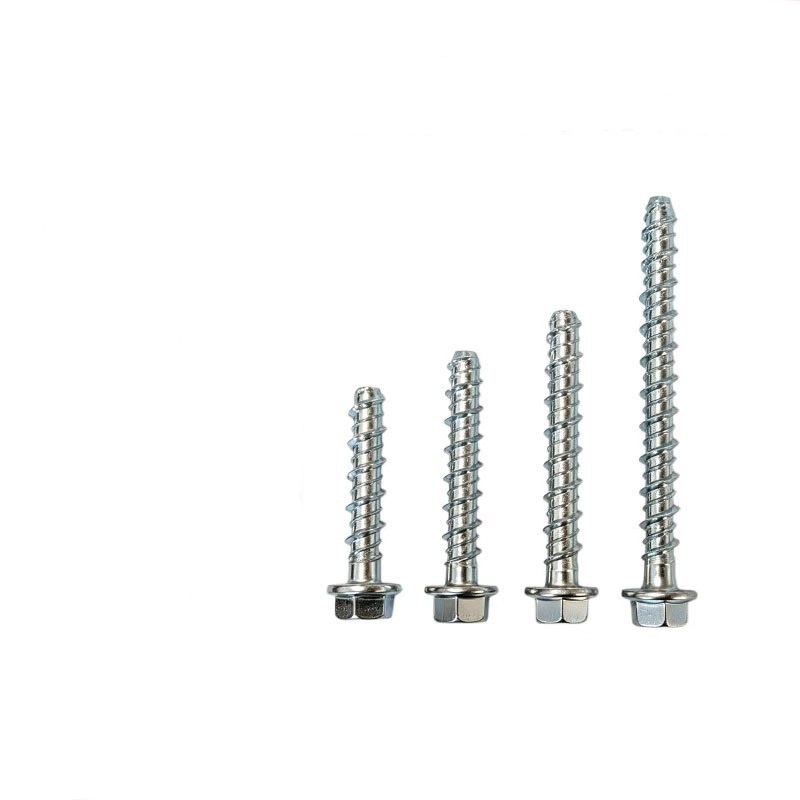

Șurub de ancorare pentru beton cu flanșă hexagonală

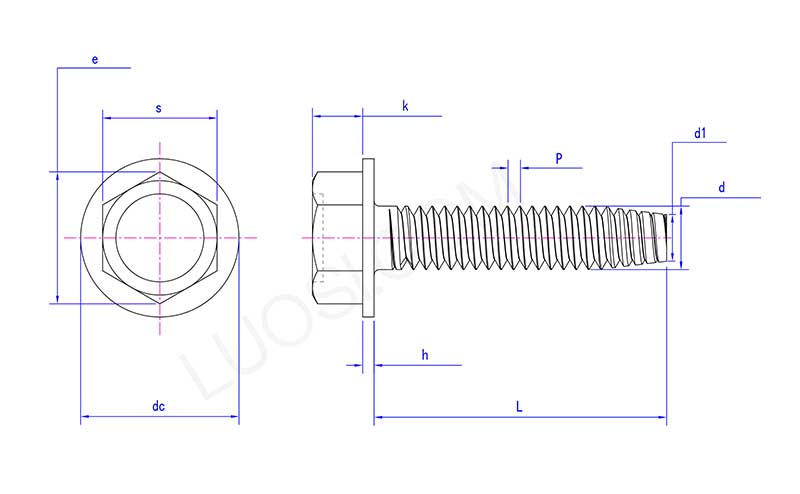

Șurubul de ancorare pentru beton cu autotăiere cu flanșă hexagonală din China Xiaoguo® este compus din cinci părți: cap, flanșă, arbore, filet autotăiant și secțiunea de ghidare a cozii.

1.Cap de flanșă hexagonală

Capul are o formă standard hexagonală, iar lățimea laturilor opuse este conformă cu dimensiunile capului hexagonal DIN. Sub cap este un disc cu flanșă format integral.

Funcţie:

Adaptorul cu cap hexagonal este disponibilă o cheie standard sau o cheie cu impact, ceea ce face instalarea simplă.

Flanșa mărește aria de contact cu componenta fixă, prevenind comprimarea materialelor moi.

Partea inferioară a flanșei este echipată cu dieți radiali, care împiedică slăbirea din cauza vibrațiilor după strângere.

2. Secțiunea tijei și secțiunea de tranziție filetată

Tranziția tijei: Există o tijă ușoară scurtă (aproximativ 2–3 mm) sub flanșa de legătură. Acest lucru previne concentrarea excesivă a rădăcinii filetului și oferă, de asemenea, o suprafață netedă de sprijin pentru flanșă.

3.Fit auto-tăiere/filetare

Filet metric standard, cu un unghi al profilului dintelui de 60°, dinți ascuțiți și o muchie tăioasă.

Firul este asimetric. Partea din față a părții care avansează este mai abruptă, în timp ce partea din spate este mai blândă, ceea ce favorizează tăierea în substrat.

4.Secțiunea de ghidare a cozii

Ghidați șurubul de ancorare pentru beton autotăiabil cu flanșă hexagonală în gaura forată pentru a preveni orice abatere în timpul angajării inițiale a filetului.

Șurub de ancorare pentru beton cu flanșă hexagonală cu autotăiere VS șuruburi de ancorare tradiționale cu expansiune

Luând în considerare mai multe aspecte și făcând o comparație cuprinzătoare între șuruburile de ancorare pentru beton cu flanșă hexagonală cu autotăiere și șuruburile de ancorare tradiționale cu expansiune.

1. S-a făcut o comparație directă în ceea ce privește etapele de instalare, cerințele de substrat, capacitatea portantă și dezasamblarea etc.

Proiect de comparație Flanșă hexagonală Șuruburi de ancorare pentru beton cu autotăiere Șuruburi de ancorare tradiționale cu expansiune

Etape de instalare ① Găurire → ② Curăţarea găurii → ③ Introducere ① Găurire → ② Curăţarea găurii → ③ Introducerea tubului de expansiune → ④ Lovirea capului conului → ⑤ Strângerea piuliţei

Instrumente de instalare Burghiu cu impact + cheie tubular / cheie cu impact Burghiu cu impact + ciocan + cheie

Este necesar să lovim? Nu este necesar. Necesar

Cerințe de marjă/spațiere Mic Mare

Risc materialul de bază Fără solicitări de dilatare, nu provoacă fisurarea betonului. Tensiunea excesivă de dilatare poate duce la fisurarea betonului

Va fi în funcțiune imediat după instalare? Da Da

2. Comparația timpului de instalare (operare cu o singură persoană, un singur bolț de ancorare)

Șurub de ancorare pentru beton autotăiabil cu flanșă hexagonală: aproximativ 40 până la 60 de secunde (găurire + curățare + inserare)

Șuruburi tradiționale de ancorare cu expansiune: Aproximativ 90 - 120 de secunde (găurire + curățare + introducere + batere + strângere)

3. Costurile de reluare și reparație

Șurub de ancorare pentru beton cu flanșă hexagonală: în timpul instalării, o cheie dinamometrică poate controla cu ușurință cuplul și nu va crăpa betonul.

Șuruburi tradiționale de ancorare cu expansiune: în timpul procesului de instalare, s-a aplicat o forță excesivă, provocând fisurarea betonului. Este necesar să îndepărtați piesa veche și să găuriți o nouă gaură, ceea ce necesită mult timp și poate afecta, de asemenea, aspectul.
